Специальный инструмент
Стопорный стержень - шкивы коленчатого вала 303-1132 |
Стержень для установки момента впрыска - шкивы коленчатого вала 303-1126 |
Стержень для установки момента впрыска - автоматическая коробка передач 303-1117 |
Стержень для установки момента впрыска - механическая коробка передач 303-1116 |
Снятие
Все автомобили
1. Отсоедините провод "массы" от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите крышку ремня привода ГРМ. Для получения дополнительной информации обратитесь к Крышка ремня газораспределительного механизма (12.65.03)
3. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
4. Снимите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)

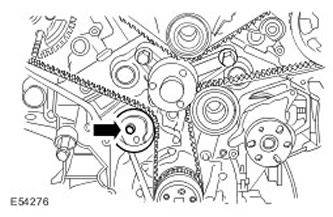

5. Снимите уплотнительную втулку колеса ГРМ коленчатого вала с блока цилиндров.

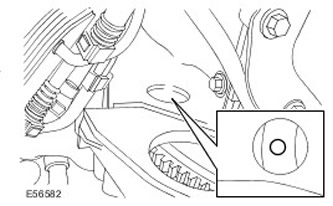

6. Проверните коленчатый вал по часовой стрелке, чтобы совместить установочное отверстие в маховике или эластичной пластине с отверстием в блоке.

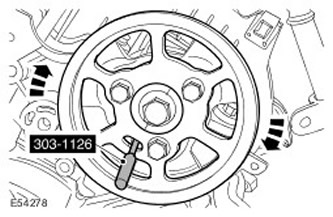

7. Проверьте совпадение установочных отверстий шкива коленчатого вала. Если установочные отверстия не совпадают, проверните коленчатый вал по часовой стрелке еще на один оборот.
Автомобили с автоматической коробкой передач

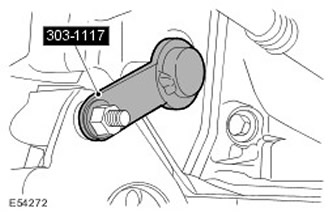

8. Специальным инструментом заблокируйте эластичную пластину. Закрепите специальный инструмент болтом стартера.
Автомобили с механической коробкой передач

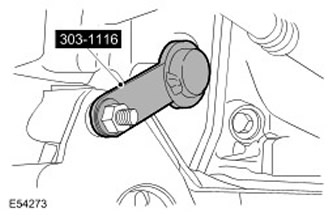

9. Используя специальный инструмент, застопорьте маховик. Закрепите специальный инструмент болтом стартера.

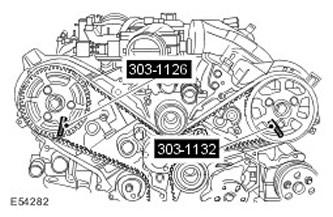

10. Установите специальные инструменты на шкивы распределительных валов.
11. ВНИМАНИЕ: Не используйте специальные инструменты для того, чтобы застопорить распределительные валы. Несоблюдение этого требования может привести к поломке двигателя или специальных инструментов.

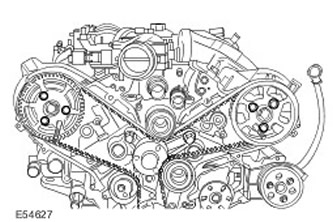

Ослабьте шесть болтов крепления демпфирующей муфты шкива выпускного распределительного вала. Подходящим инструментом придерживайте центральные болты крепления шкива распределительного вала.

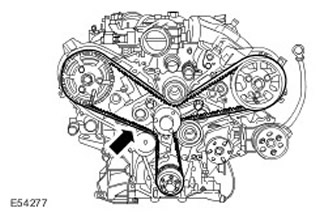

12. Снимите и отбракуйте натяжной ролик ремня ГРМ. Выверните болт и отбракуйте его.
13. Снимите и отбракуйте ремень ГРМ.
Установка
Все автомобили
1. Проверните шкивы обоих распределительных валов по часовой стрелке.
2. Установите новый натяжной ролик ремня ГРМ. Заверните новый болт, но пока не затягивайте его полностью.
3. ВНИМАНИЕ: Убедитесь, что шкивы обоих распределительных валов повернуты по часовой стрелке.
Установите новый ремень ГРМ.

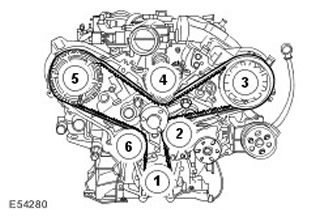

- Начиная со шкива коленчатого вала, надевайте ремень ГРМ против часовой стрелки в указанной последовательности.
- Шаг 1: наденьте ремень ГРМ на шкив коленчатого вала.
- Шаг 2: наденьте ремень ГРМ на промежуточный шкив.
- Шаг 3: наденьте ремень ГРМ на шкив левого распределительного вала.
- Шаг 4: наденьте ремень ГРМ на промежуточный шкив.
- Шаг 5: наденьте ремень ГРМ на шкив правого распределительного вала.
- Шаг 6: наденьте ремень ГРМ на натяжитель ремня ГРМ.

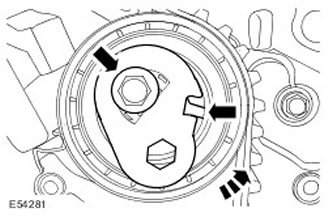

4. ВНИМАНИЕ: Убедитесь, что окно натяжителя совпадает с проточкой.
Натяните ремень ГРМ.
- Поверните натяжитель в сборе против часовой стрелки.
- Затяните (момент затяжки 24 Нм).
5. ВНИМАНИЕ: Не используйте специальные инструменты для того, чтобы застопорить распределительные валы. Несоблюдение этого требования может привести к поломке двигателя или специальных инструментов.
Подходящим инструментом придерживайте центральные болты крепления шкива распределительного вала.
- Затяните шесть болтов крепления демпфирующей муфты шкива выпускного распределительного вала.
- Затяните болты (момент затяжки 23 Нм).
6. Снимите специальные инструменты со шкивов распределительных валов.
Автомобили с механической коробкой передач
7. Снимите специальный инструмент с маховика. Автомобили с автоматической коробкой передач
8. Снимите специальный инструмент с эластичной пластины.
Все автомобили
9. Проверните коленчатый вал двигателя на два оборота по часовой стрелке. Автомобили с механической коробкой передач
10. Используя специальный инструмент, застопорьте маховик. Закрепите специальный инструмент болтом стартера.
Автомобили с автоматической коробкой передач
11. Используя специальный инструмент, застопорьте эластичную пластину. Закрепите специальный инструмент болтом стартера.

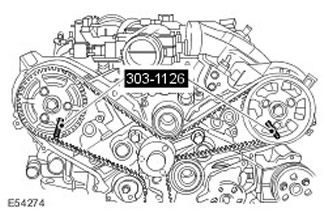

12. Установите специальные инструменты на шкивы выпускного распределительного вала.
- Если специальный инструмент не сел на место правильным образом, повторите процедуру установки ремня ГРМ.
- Снимите специальные инструменты со шкивов распределительных валов.
Автомобили с механической коробкой передач
13. Снимите специальный инструмент с маховика. Установите уплотнительную втулку.
Автомобили с автоматической коробкой передач
14. Снимите специальный инструмент с эластичной пластины. Установите уплотнительную втулку.
Все автомобили
15. Установите стартер. Для получения дополнительной информации обратитесь к Стартер (86.60.01)
16. Установите крышку ремня газораспределительного механизма. Для получения дополнительной информации обратитесь к Крышка ремня газораспределительного механизма (12.65.03)
17. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
