Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
3. Слейте жидкость из системы охлаждения. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
4. Снимите поддон дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
5. Снимите выпускной трубопровод правого клапана рециркуляции отработавших газов (EGR). Для получения дополнительной информации обратитесь к Выпускной патрубок клапана рециркуляции отработавших газов (EGR) (17.45.18)

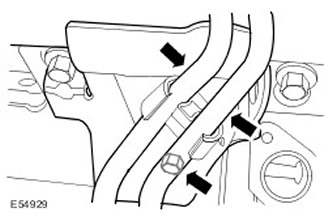

6. Снимите кронштейн фиксации топливопровода.
- Отсоедините топливопроводы.

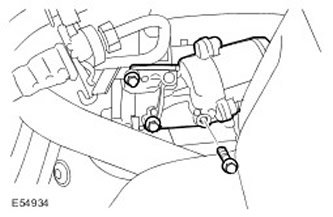

- Выверните болт.

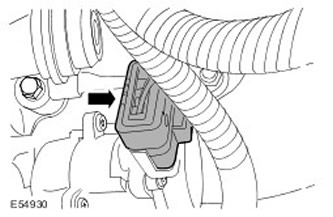

7. Рассоедините штекерный разъем клапана EGR.

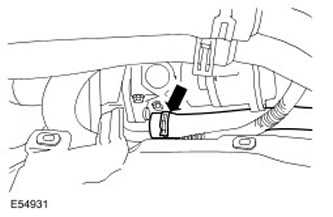

8. Отсоедините впускной шланг охлаждающей жидкости от клапана EGR. Отпустите хомут.

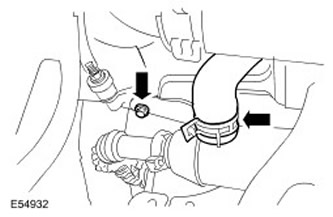

9. Отсоедините выпускной шланг охлаждающей жидкости от клапана EGR.
- Выверните болт.
- Отпустите хомут.

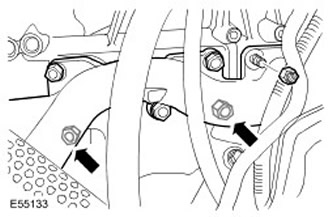

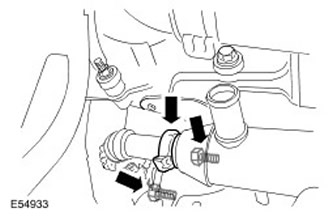

10. Снимите впускную трубку клапана EGR.
- Отпустите хомут.
- Выверните 2 болта.
- Снимите прокладку и отбракуйте ее.
- Снимите зажим и отбракуйте его.
11. Снимите правое переднее колесо в сборе с шиной.
12. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага подвески и тормозной магистрали.

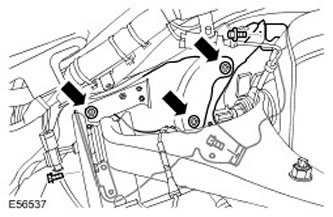

13. Снимите правый клапан EGR в сборе с теплообменником. Выверните 3 болта.

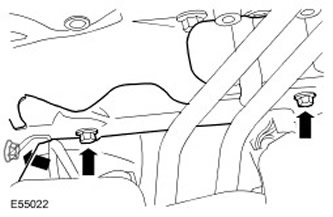

14. Снимите теплозащитный экран правого выпускного коллектора. Выверните 3 болта.

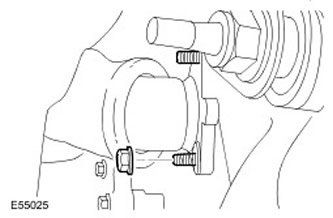

15. Выверните 2 гайки перепускной трубки отработавших газов.

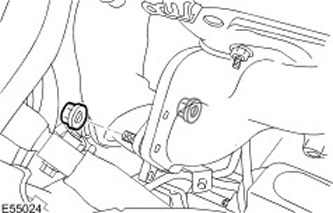

16. Выверните оставшуюся гайку перепускной трубки отработавших газов.
17. Снимите правый выпускной коллектор.
- Отверните 6 гайки.
- Снимите прокладку и отбракуйте ее.
- Снимите и отбракуйте шпильки.
Установка
1. Затяните шпильки крепления выпускного коллектора (момент затяжки 13 Нм). Установите новую прокладку.

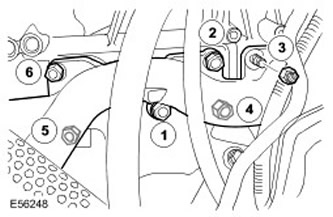

2. ПРИМЕЧАНИЕ: Затяжку гаек производит в указанном порядке.
Установите правый выпускной коллектор. Затяните гайки (момент затяжки 24 Нм).
3. Затяните гайку перепускной трубки отработавших газов (момент затяжки 24 Нм).
4. Затяните 2 гайки перепускной трубки отработавших газов (момент затяжки 24 Нм).
5. Установите теплозащитный экран правого выпускного коллектора. Вверните болты и затяните их моментом 10 Нм.
6. Установите клапан EGR в сборе с теплообменником правого ряда цилиндров. Установите болты клапана EGR, но не затягивайте их полностью на этой стадии.
7. ПРИМЕЧАНИЕ: На данном этапе не следует полностью затягивать зажим.
Установите впускную трубку клапана EGR.
- Установите новую прокладку.
- Установите новый зажим.
- Не затягивая, установите 2 болта впускного трубопровода клапана EGR.
9. Затяните 2 болта впускного патрубка клапана EGR (момент затяжки 10 Нм).
10. Затяните 3 болта клапана EGR (момент затяжки 10 Нм).
11. Установите теплозащитные экраны верхнего рычага подвески и тормозной магистрали.
12. Установите колесо в сборе с шиной.
13. Затяните болт клапана EGR (момент затяжки 10 Нм).
14. Присоедините выпускной шланг охлаждающей жидкости к клапану EGR.
15. Присоедините впускной шланг охлаждающей жидкости к клапану EGR.
16. Подключите электрический разъем клапана EGR.
17. Установите кронштейн топливопровода.
- Вставьте болт опорного кронштейна топливопроводов и затяните (момент затяжки 10 Нм).
- Закрепите топливопроводы.
19. Установите лоток дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
20. Подсоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
21. Заправьте охлаждающей жидкость систему охлаждения и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
