Discovery 3. Несущий корпус коренного подшипника коленчатого вала двигателя 4.4L - часть 1




Специальный инструмент




Переходник 303-191-03

Болты и втулки 303-191-04

Инструмент для блокировки шкива коленчатого вала 303-893(LRT-12-080)

Съемник шкива коленчатого вала 303-588

Съемник сальника коленчатого вала 303-D121

Инструмент для выверки положения 303-645

Инструмент для установки/блокировки распределительного вала 303-530

Приспособление для демонтажа/монтажа заднего сальника коленчатого вала 303-538

Приспособление для монтажа сальника коленчатого вала 303-1100

Переходник приспособления для монтажа сальника коленчатого вала 303-1100-01




Снятие


1. Отсоедините провод "массы" от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

2. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается работать вблизи автомобиля или под ним, если он поднят только домкратом. Обязательно подпирайте автомобиль специальны ми подставками.

Приподнимите и подоприте автомобиль.

3. Снимите двигатель. Для получения дополнительной информации обратитесь к Двигатель (12.41.01.99)

4. Установите двигатель на моторный стенд.

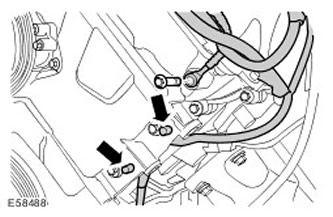

5. Снимите опорный кронштейн компрессора системы кондиционирования. Выверните два болта.

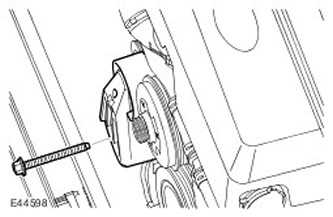

6. Снимите натяжитель ремня привода вентилятора системы охлаждения. Выверните болт.

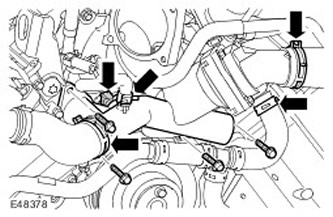

7. Снимите коллектор системы охлаждения.

  • Освободите зажимы и отсоедините 4 шланга охлаждающей жидкости.
  • Выверните четыре болта.
  • Отсоедините электрический разъем датчика температуры охлаждающей жидкости двигателя (ECT).

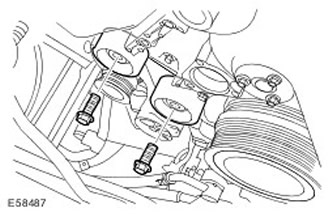

8. Снимите шкив насоса охлаждающей жидкости и промежуточные шкивы ремня привода вспомогательных агрегатов. Выверните болты.

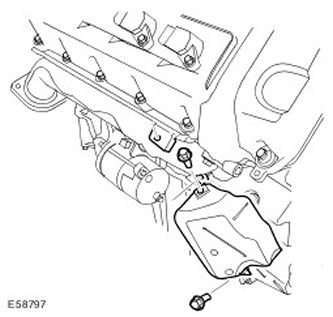

9. Снимите теплозащитный экран выпускного коллектора. Выверните два болта.






10. Отсоедините положительный провод аккумулятора.

  • Снимите крышку положительного провода аккумуляторной батареи.
  • Отверните гайку.

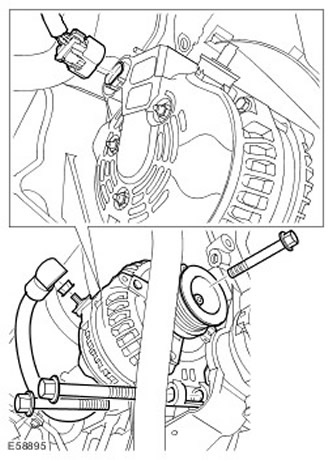

11. Снимите генератор.

  • Отсоедините электрический разъем.
  • Выверните 3 болта.

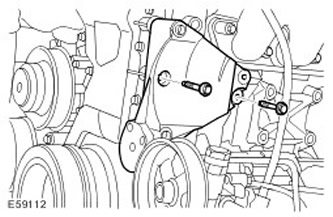

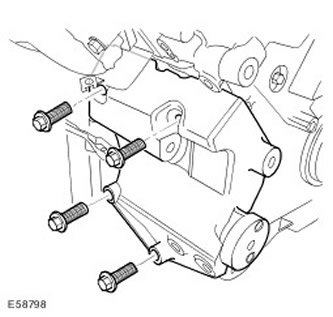

12. Снимите опорный кронштейн генератора. Выверните четыре болта.

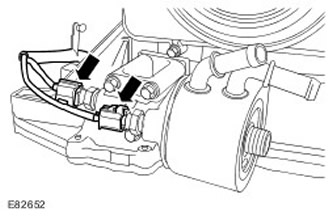

13. Отсоедините электрический разъем датчика температуры моторного масла.






14. Отсоедините электрический разъем датчика давления моторного масла (ЕОР).

15. ПРИМЕЧАНИЕ: В ходе выполнения данной операции неизбежно прольется некоторое количество масла.

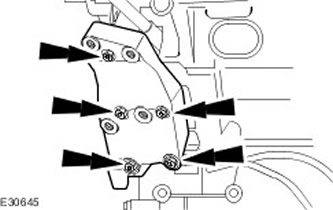

ПРИМЕЧАНИЕ: Перед разборкой очистите общую зону расположения элементов.

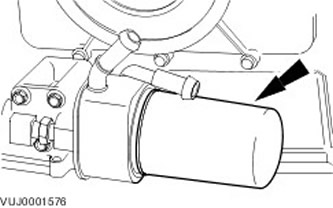

Снимите масляный фильтр.

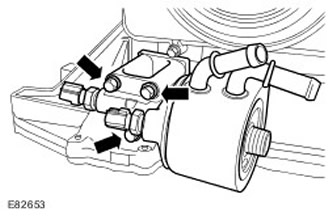

16. Снимите масляный фильтр двигателя.

  • Выверните 3 болта.
  • Снимите и отбракуйте уплотнительное кольцо.




17. ВНИМАНИЕ: Ни при каких обстоятельствах не используйте установочный штифт коленчатого вала, 303-645, для блокировки коленчатого вала при выполнении описанной ниже процедуры.

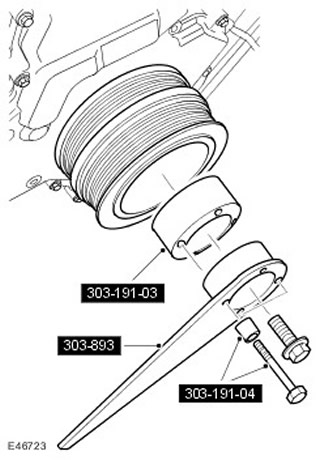

Специальными инструментами заблокируйте шкив коленчатого вала.






18. ПРИМЕЧАНИЕ: Болт крепления шкива коленчатого вала затянут очень сильно.

Используя специальные инструменты, выверните болт крепления шкива коленчатого вала.

  • Отбракуйте болт.
  • Отсоедините специальные инструменты.
19. ПРИМЕЧАНИЕ: Шкив коленчатого вала снимается с большим трудом.

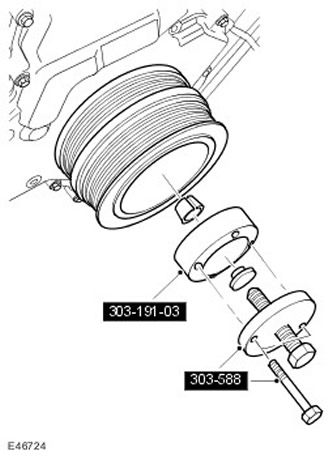

Используя специальные инструменты, снимите шкив коленчатого вала.

  • Подберите стопорное кольцо.
  • Отсоедините специальные инструменты.

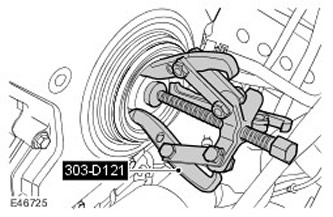

20. Используя специальный инструмент, снимите переднее уплотнение коленчатого вала и отбракуйте его.

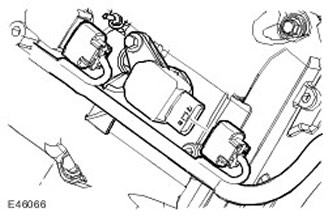

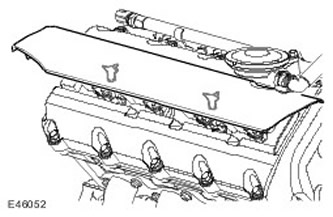

21. Снимите крышку правых катушек прямого зажигания. Освободите два зажима.






22. Отсоедините правый электрический разъем катушки прямого зажигания.






23. Снимите правую катушку прямого зажигания.

  • Выверните болт.
  • Снимите и отбракуйте уплотнительное кольцо.




24. Снимите оставшиеся катушки прямого зажигания.

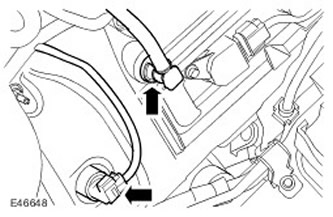

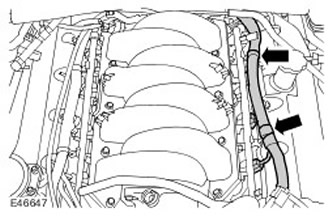

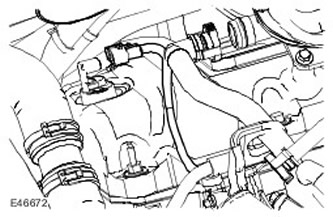

25. Отсоедините магистраль принудительной вентиляции картера (PCV).






26. Отсоедините электрический разъем левого электромагнитного клапана регулируемого газораспределения (VCT).

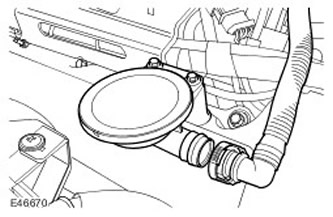

27. Отсоедините сапун от крышки головки цилиндров.

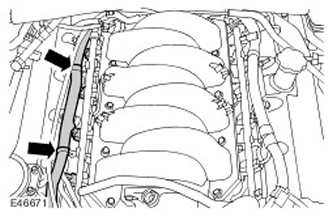

28. Освободите жгут электропроводки двигателя из опорного кронштейна.






29. Отсоедините электрический разъем правого электромагнитного клапана регулируемого газораспределения (VCT).






30. ПРИМЕЧАНИЕ: Перед выворачиванием болтов запишите их расположение.

Снимите крышку правой головки цилиндров.

  • Выверните 14 болтов крепления крышки головки цилиндров.
  • Снимите держатель крышки двигателя.

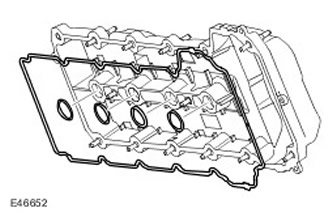

31. Снимите и отбракуйте прокладки правой крышки головки цилиндров. Снимите уплотнения и отбракуйте их.

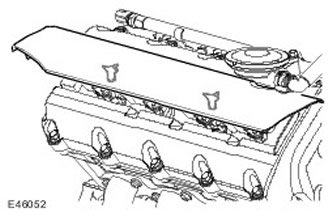

32. Снимите крышку левых катушек прямого зажигания. Освободите два зажима.






33. Отсоедините левый электрический разъем катушки прямого зажигания.

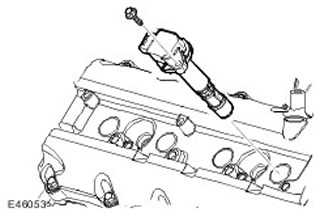

34. Снимите левую катушку прямого зажигания.

  • Выверните болт.
  • Снимите и отбракуйте уплотнительное кольцо.




35. Снимите оставшиеся левые катушки прямого зажигания.

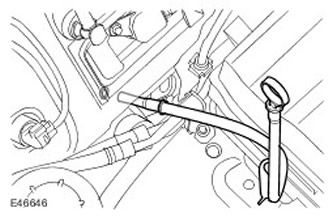

36. Снимите щуп и трубку указателя уровня масла.

  • Извлеките щуп указателя уровня масла.
  • Отверните гайку.
  • Снимите трубку.
  • Снимите и отбракуйте уплотнительное кольцо.




37. Освободите жгут электропроводки двигателя из опорного кронштейна.






38. ПРИМЕЧАНИЕ: Перед выворачиванием болтов запишите их расположение.

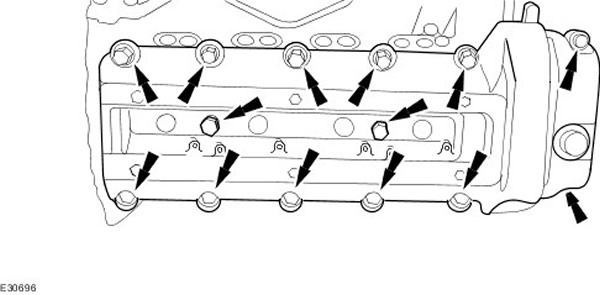

Снимите крышку левой головки цилиндров. Выверните 14 болтов крепления крышки головки цилиндров.

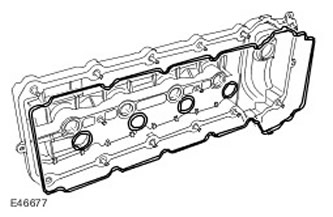

39. Снимите и отбракуйте прокладки левой крышки головки цилиндров. Снимите уплотнения и отбракуйте их.






40. Освободите жгут электропроводки двигателя.

  • Отпустите два зажима.
  • Выверните болт.




41. Снимите опорный кронштейн насоса усилителя рулевого управления. Выверните пять болтов.

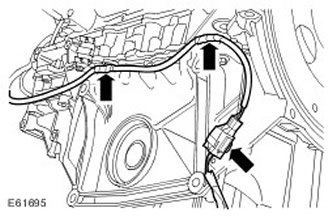

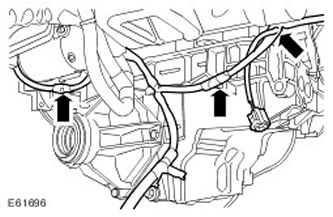

42. Освободите жгут электропроводки из крепления на левой стороне двигателя. Отпустите три зажима.






43. Освободите жгут электропроводки из крепления на правой стороне двигателя. Отпустите три зажима.

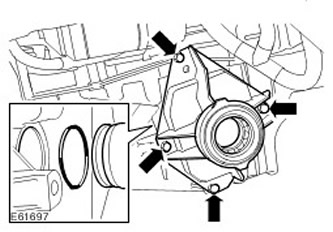

44. Снимите корпус промежуточной опоры полуоси.

  • Выверните четыре болта.
  • Снимите и отбракуйте уплотнительное кольцо.

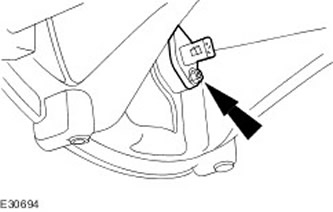

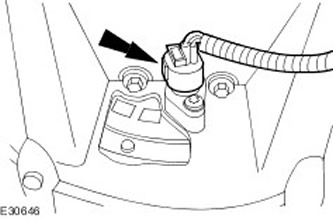

45. Отсоедините электрический разъем датчика положения коленчатого вала (СКР).






46. Снимите датчик СКР. Выверните болт.

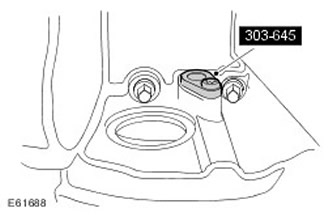

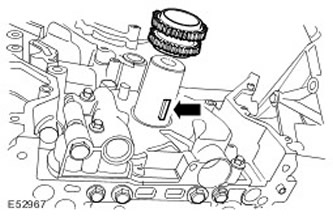

47. ПРИМЕЧАНИЕ: Установите специальный инструмент на отверстие датчика коленчатого вала.

Заблокируйте коленчатый вал.

  • Установите специальный инструмент.
  • Вверните винт.

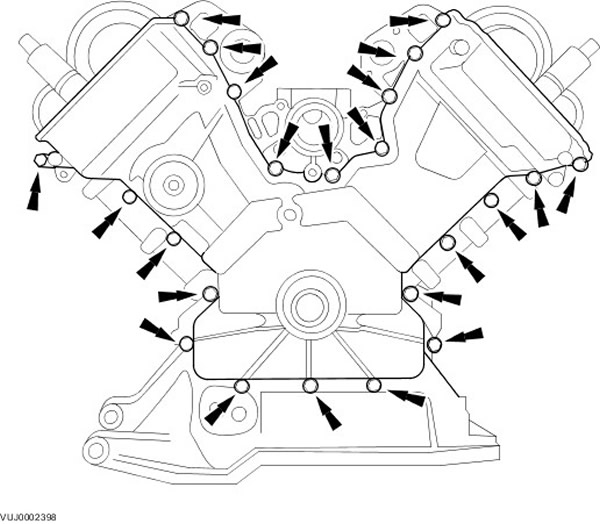

48. Снимите переднюю крышку двигателя.

  • Выверните 24 болта.
  • Снимите и отбракуйте прокладку.
  • Снимите и отбракуйте 3 уплотнительных кольца.




49. Снимите правый корпус VCT.

  • Выверните 3 болта.
  • Снимите кольцевые уплотнения и отбракуйте их.

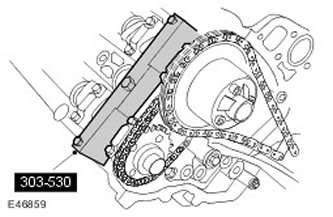

50. Установите специальный инструмент на правую головку цилиндров. Вверните 3 болта.

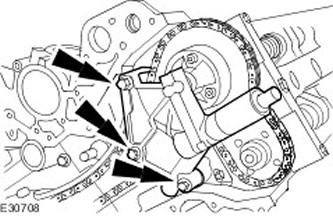

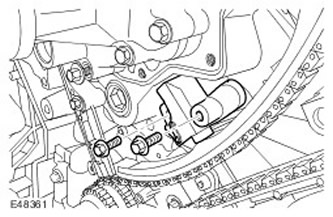

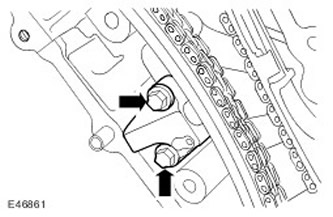

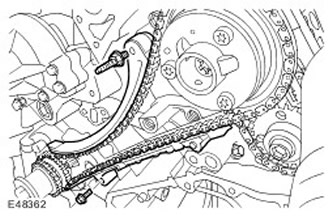

51. Снимите натяжитель правой первичной цепи привода ГРМ. Выверните 2 болта.

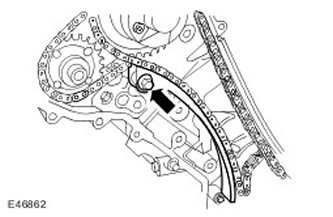

52. Снимите направляющую натяжителя первичной цепи привода ГРМ правого ряда. Выверните болт.

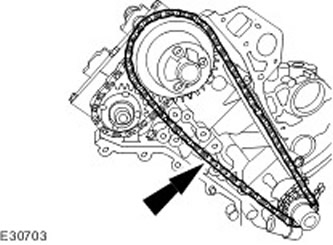

53. Снимите первичную цепь привода ГРМ правого ряда.






54. Снимите левый корпус VCT.

  • Выверните 3 болта.
  • Снимите и отбракуйте уплотнительные кольца.

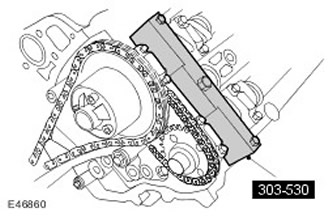

55. Установите специальный инструмент на левую головку цилиндров. Вверните 3 болта.

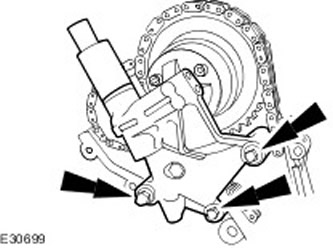

56. Снимите натяжитель первичной цепи привода ГРМ левого ряда. Выверните два болта.






57. Снимите верхнюю и нижнюю направляющую натяжителя левой первичной цепи привода ГРМ. Выверните два болта.

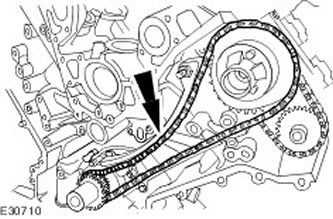

58. Снимите первичную цепь привода ГРМ левого ряда.






59. ПРИМЕЧАНИЕ: Отметьте положение звездочки коленчатого вала.

Снимите звездочку коленчатого вала. Снимите шплинт звездочки коленчатого вала.






60. Снимите специальный инструмент.

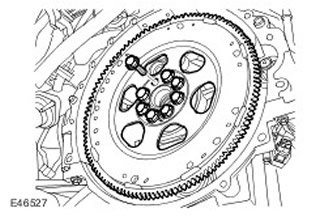

61. Снимите гибкую пластину гидротрансформатора. Выверните и отбракуйте 8 болтов.






62. ВНИМАНИЕ: Перед выворачиванием болтов отметьте их положение.

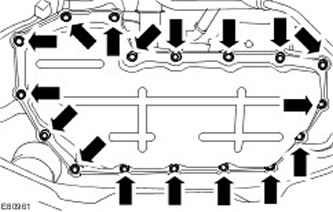

Снимите поддон картера.

  • Выверните 17 болтов.
  • Снимите и отбракуйте прокладку.

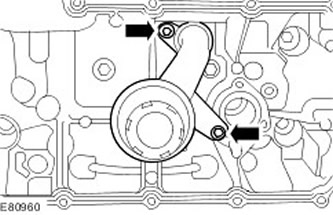

63. Снимите маслоприёмный патрубок с сетчатым фильтром.

  • Выверните два болта.
  • Снимите и отбракуйте уплотнительное кольцо.

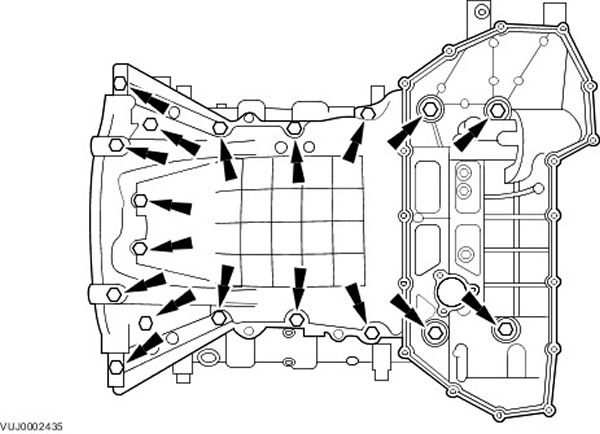

64. Снимите удлинитель поддона картера. Выверните 18 болтов.
