ПРИМЕЧАНИЕ: Показан вариант с масляным
радиатором.

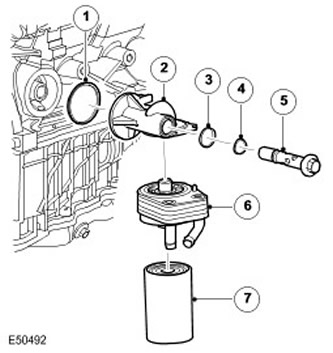

Наименование пункта |
Каталожный номер запасной части |
Описание |
1 |
- |
Кольцевое уплотнение |
2 |
- |
Переходник |
3 |
- |
Кольцевое уплотнение |
4 |
- |
Кольцевое уплотнение |
5 |
- |
Болт крепления переходника |
6 |
- |
Охладитель в сборе (при наличии) |
7 |
- |
Масляный фильтр |
К маслоохладителю (при наличии) присоединен полнопоточный
сменный угольный фильтр.
Узел масляного фильтра и охладителя (при наличии) присоединен к
правой задней стороне блока цилиндров и включает полнопоточный
сменный угольный фильтр, охладитель (при наличии) и переходник.
Установочный болт переходника масляного фильтра входит в
масляную галерею блока цилиндров и уплотнен кольцевым
уплотнением. Переходник фильтра содержит болт переходника. Его
соединение с блоком цилиндров также уплотнено кольцевым
уплотнением.
Маслоохладитель (при наличии) сохраняет моторное масло холодным
при работе в тяжелых режимах и с высокой температурой
охлаждающей среды. Он охлаждается системой охлаждения двигателя.
Масло подается в маслоохладитель (при наличии) и выводится из
него через галереи в блоке цилиндров. Шланги от системы
охлаждения двигателя, обеспечивающие подачу и возврат
охлаждающей жид кости, подсоединены к двум патрубкам масляного
радиатора.
