Discovery 3. Поршень и шатун в сборе двигателя 4.0L

  Главная      Автомобили - Ленд Ровер     Land Rover Discoveri 3: бензиновые двигатели 4.0L, 4.4L и дизельный 2.7L Diesel - руководство

 поиск по сайту



















содержание   ..   421  422  423  424  425   ..

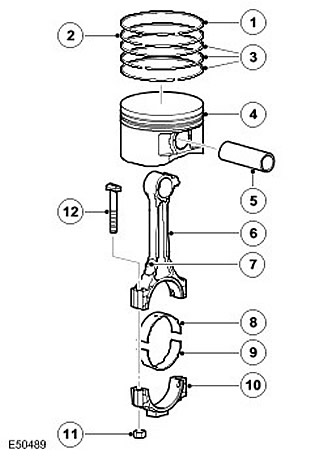

Discovery 3. Поршень и шатун в сборе двигателя 4.0L








Наименование пункта Каталожный номер запасной части Описание
1 - Верхнее поршневое компрессионное кольцо
2 - Нижнее поршневое компрессионное кольцо
3 - Поршневые маслосъемные кольца
4 - Поршень
5 - Поршневой палец
6 - Шатун
7 - Отверстие масляной форсунки
8 - Верхний подшипник шатуна
9 - Нижний подшипник шатуна
10 - Крыш ка шатуна
11 - Гайка
12 - Болт


Легкие поршни из алюминиевого сплава с тепловым расширением и поршневыми пальцами, плавающими в бобышках поршней, смещены в сторону давления и крепятся на стальных кованых шатунах. Поршни относятся к одному из четырех классов - 1, 2, 3 или 4. Поршни промаркированы таким образом, чтобы они были правильно сориентированы в цилиндрах; "стрелка" должна быть направлена к передней стороне двигателя.

В бензиновом двигателе V6 используются кованые стальные шатуны с двутавровым профилем. Поршневой палец обеспечивает неподвижную посадку верхней головки шатуна. Нижние головки разделены по горизонтали.

Отборные вкладыши подшипников с двумя классами толщины, номинальные и уменьшенного размера 0,25 мм, контролируют диаметральный зазор нижних головок шатунов. Верхние и нижние вкладыши подшипников нижних головок имеют простую форму без установочных выступов.

Каждый поршень оснащен двумя компрессионными кольцами и маслосъемным кольцом. Верхнее компрессионное кольцо имеет нитридированную поверхность, которая получается путем диффузии азота в поверхностные слои низкоуглеродистой стали. Образующиеся нитриды обеспечивают повышенную твердость. Второе компрессионное кольцо хромировано. Маслосъемные кольца имеют верхний и нижний направляющие элементы из нержавеющей стали и встроенные расширительные кольца.

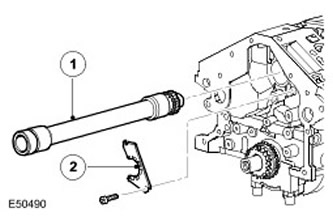

Discovery 3. Промежуточный вал в сборе двигателя 4.0L








Наименование пункта Каталожный номер запасной части Описание
1 - Промежуточный вал
2 - Упорная пластина

Промежуточный вал в сборе расположен по центру в верхней части блока цилиндров. Он обеспечивает привод каждого распределительного вала через цепь. Левый распределительный вал приводится от передней части промежуточного вала, а правый распределительный вал - от задней. Промежуточный вал приводится в движение шестерней коленчатого вала в передней части двигателя через цепь. Вал удерживается на месте упорной пластиной.
