Discovery 3. Передний поперечный элемент




Снятие


1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)

3. Снимите радиатор. Для получения дополнительной информации обратитесь к Радиатор (26.40.01)

4. Снимите оба датчика фронтального удара. Для получения дополнительной информации обратитесь к Датчик переднего удара (76.74.08)

5. Освободите жгут электропроводки с поперечины.

6. Снимите молдинг крыла. Для получения дополнительной информации обратитесь к Накладка переднего крыла (76.43.54)

7.

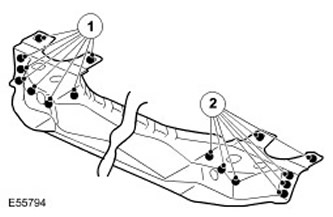

Наименование пункта Описание
1 8 точечных сварных швов.
2 8 точечных сварных швов.

8. Дополнительные сведения:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполняется в обратной к демонтажу последовательности.











Discovery 3. Передняя колесная арка




Снятие


ПРИМЕЧАНИЕ: Данная процедура требует демонтажа кузова с рамы кузова.

ПРИМЕЧАНИЕ: В ходе данной процедуры выполняется замена передней колесной арки вместе с передним лонжероном, панелью защелки капота и передней поперечной балкой.

1. Отсоедините оба провода от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.

2. Снимите передний лонжерон. Для получения дополнительной информации обратитесь к Передний лонжерон (77.30.22/23)

3. Снимите поперечную балку. Для получения дополнительной информации обратитесь к Передний поперечный элемент (77.20.25)

4. Снимите панель защелки капота. Для получения дополнительной информации обратитесь к Панель защелки капота (76.16.22)

5.

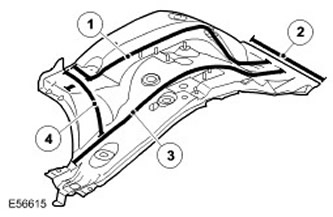

Наименование пункта Описание
1 19 пробочных сварных швов.
2 9 пробочных сварных швов.
3 18 точечных сварных швов.
4 7 пробочных сварных швов.

6.

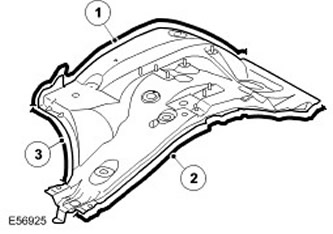

Наименование пункта Описание
1 13 точечных сварных швов.
2 16 точечных сварных швов.
3 9 точечных сварных швов.

7. Дополнительные сведения:

  • Сварной шов. Для получения дополнительной информации обратитесь к Ремонты кузова.
  • Антикоррозионная защита. Для получения дополнительной информации обратитесь к Защита от коррозии.
  • Допуски. Для получения дополнительной информации обратитесь к Кузов и рама.

Установка


1. Монтаж выполняется в обратной к демонтажу последовательности.
