Снятие
ПРИМЕЧАНИЕ: Если покрытие панели защелки капота имеет повреждения или царапины, его необходимо отремонтировать при помощи рекомендованного состава. Для получения дополнительной информации обратитесь к Спецификация.
1. Отсоедините провод "массы" аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.

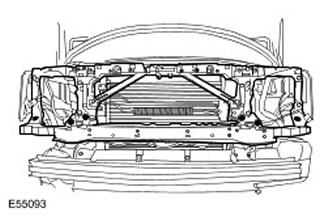

2. Снимите передний бампер. Для получения дополнительной информации обратитесь к Передний бампер (76.22.49)

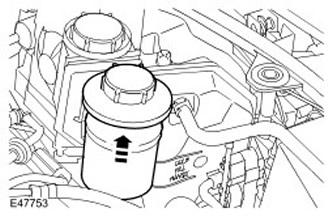

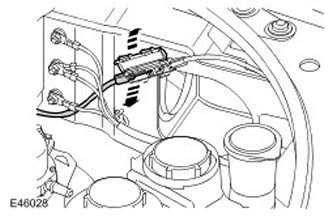

3. Освободите крепление бачка рабочей жидкости усилителя рулевого управления и отодвиньте бачок в сторону.
- Освободите зажим.

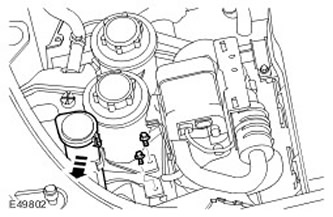

4. Освободите заливную горловину бачка стеклоомывателя из зажима на бачке охлаждающей жидкости.
5. Выверните 2 болта крепления расширительного бачка охлаждающей жидкости.
6. Снимите расширительный бачок охлаждающей жидкости.
- Поднимите вертикально расширительный бачок охлаждающей жидкости.

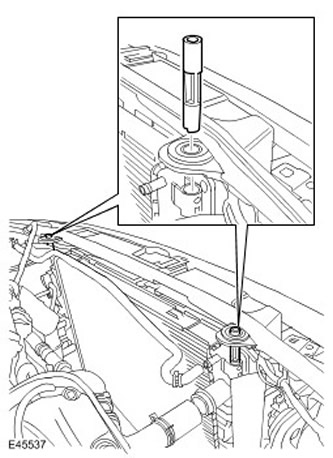

7. Снимите штифты крепления радиатора.
8. Отсоедините трос замка капота от соединительной коробки.
9. ПРИМЕЧАНИЕ: Запомните, в каком положении установлена деталь.

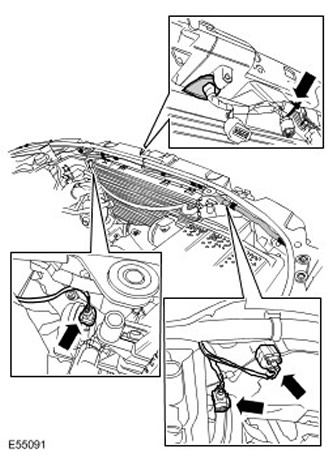

Освободите жгут электропроводки.
- Отсоедините 3 электрических разъема.
- Освободите 9 зажимов.
- Освободите уплотнительную втулку.
- Осторожно отведите жгут электропроводки в сторону и привяжите его.

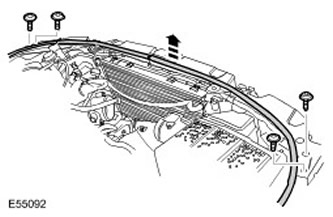

10. Снимите верхний крепеж панели.
- Выверните 4 болта с головкой Torx.

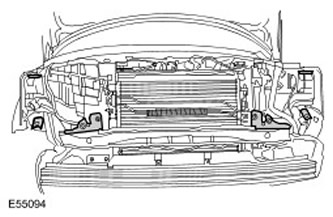

11. Снимите нижний крепеж панели.
- Выверните 6 болтов с головкой Torx.
12. ПРИМЕЧАНИЕ: Запомните, в каком положении установлена деталь.
С посторонней помощью снимите панель защелки капота.
13. Снимите 6 распорных втулок, запомнив их положение.
- Снимите 2 зажима.
14. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.
Снимите 2 звуковых сигнала в сборе.
- Снимите 2 воздушных дефлектора.
- Выверните 2 болта с головкой Torx.

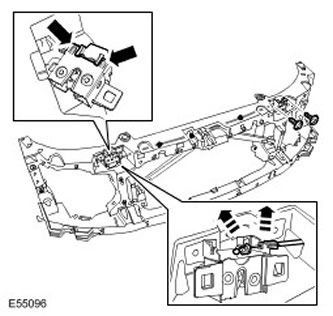

15. Снимите выключатель капота.
- Выверните 2 болта с головкой Torx.
- Освободите 2 зажима.
- Освободите и снимите трос.
- Выверните 2 болта с головкой Torx.
Установка
1. Установите звуковые сигналы в сборе.
- Установите воздушные дефлекторы.
- Вверните и затяните болты (момент затяжки 10 Нм).
- Затяните болты с головкой Torx (момент затяжки 10 Нм).
- Присоедините трос открытия капота.
- Установите выключатель капота.
- Затяните болты с головкой Torx (момент затяжки 10 Нм).
- Установите зажимы.
- ПРИМЕЧАНИЕ: Выровняйте детали в соответствии с их исходным положением.
С посторонней помощью установите панель защелки капота.
6. Установите крепеж панели.
- Вверните и затяните болты (момент затяжки 25 Нм).
Установите жгут электропроводки.
- Подсоедините и зафиксируйте электрический разъем.
- Надежно зафиксируйте зажимы.
9. Установите штифты крепления радиатора.
10. Установите расширительный бачок охлаждающей жидкости.
- Установите расширительный бачок охлаждающей жидкости на прежнее место, совместив втулку и проушину.
- Вверните и затяните болты (момент затяжки 10 Нм).
- Введите в зацепление зажим.
- Установите бачок на место и закрепите его на кронштейне.
14. Откройте и закройте капот, чтобы проверить работу защелки.
15. Отрегулируйте обе защелки капота.
- Ослабьте 4 болта с головкой Torx крепления защелки капота.
- Опустите капот и проверьте правильность его положения.
- Откройте капот и затяните болты с головкой Torx (момент затяжки 10 Нм).
- Проверьте работу предохранительного замка капота.
- При необходимости повторите процедуру регулировки.
