Discovery 3. Электродвигатель направляющей переднего сиденья



Снятие


ПРИМЕЧАНИЕ: Мотор полозьев переднего сиденья поставляется в составе узла нижней рамы переднего сиденья.

1. Снимите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)

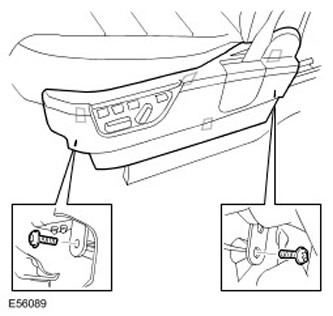

2. Снимите боковую накладку подушки переднего сиденья.

  • Выверните 2 винта с головкой Torx.
  • Освободите из 4 зажимов.

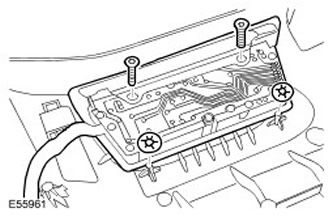

3. Освободите переключатель системы регулировки переднего сиденья.

  • Выверните два винта.
  • Освободите 2 зажима.

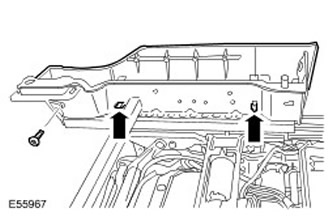

4. Снимите накладку основания переднего сиденья.

  • Выверните винт.
  • Освободите 2 зажима.

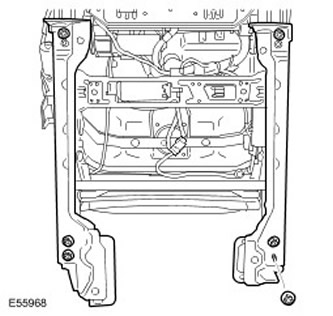

5. Снимите основание переднего сиденья. Отверните 6 гаек.






6. Снимите электродвигатель салазок переднего сиденья.

  • Рассоедините электрический разъем.
  • Освободите электрический разъем.
  • Отверните 8 гаек.






Установка


1. Установите мотор полозьев переднего сиденья.

  • Затяните гайки (момент затяжки 25 Нм).
  • Состыкуйте электрический разъем.
  • Закрепите электрический разъем.
2. Установите основание переднего сиденья. Затяните гайки (момент затяжки 25 Нм).

3. Установите накладку основания переднего сиденья.

  • Закрепите зажимами.
  • Затяните винт.
4. Установите боковую накладку подушки переднего сиденья.

  • Закрепите зажимами.
  • Затяните винты.
5. Установите переключатель системы регулировки переднего сиденья.

  • Закрепите зажимами.
  • Затяните винты.
6. Установите переднее сиденье. Для получения дополнительной информации обратитесь к Переднее сиденье (78.10.44/99)













Discovery 3. Электродвигатель регулировки высоты переднего сиденья



Снятие


ПРИМЕЧАНИЕ: Электродвигатель регулировки высоты переднего сиденья поставляется в составе рамного узла переднего сиденья.

1. Снимите пряжку ремня безопасности переднего сиденья. Для получения дополнительной информации обратитесь к Замок переднего ремня безопасности (76.73.30)

2. Снимите подушку переднего сиденья в сборе. Для получения дополнительной информации обратитесь к Подушка переднего сиденья (78.10.12/99)

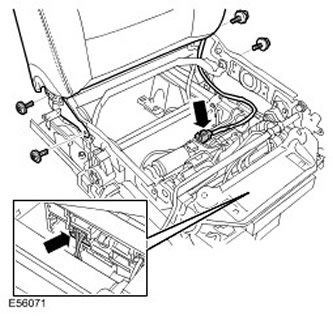

3. Снимите спинку переднего сиденья в сборе.

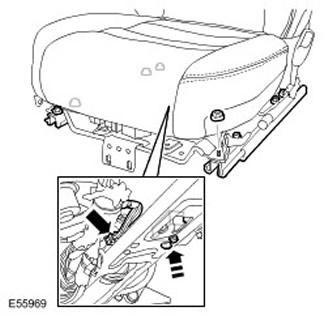

  • Освободите и отсоедините 2 электрических разъема.
  • Выверните 4 болта с головкой Torx.

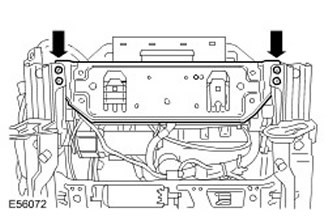

4. Снимите кронштейн электрического разъема переднего сиденья. Выверните 4 винта.

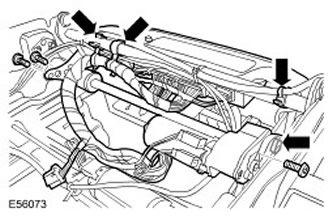

5. Снимите электродвигатель регулировки наклона переднего сиденья.

  • Освободите 3 зажима жгута электропроводки.
  • Выверните 4 болта с головкой Torx.

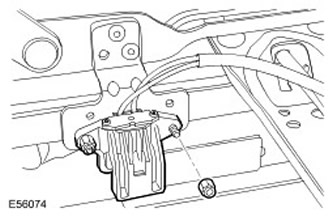

6. Снимите датчик положения переднего сиденья. Отверните 2 гайки.

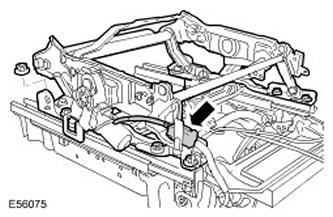

7. Снимите электродвигатель регулировки высоты переднего сиденья.

  • Отсоедините электрический разъем.
  • Отверните 8 гаек.






Установка


1. Установите электродвигатель регулировки высоты переднего сиденья.

  • Затяните гайки (момент затяжки 25 Нм).
  • Подсоедините электрический разъем.
2. Установите датчик положения переднего сиденья. Затяните гайки (момент затяжки 4 Нм).

3. Установите электродвигатель регулировки наклона переднего сиденья.

  • Затяните болты с головкой Torx (с моментом 10 Нм).
  • Подсоедините жгут электропроводки.
4. Установите кронштейн электрического разъема переднего сиденья. Затяните винты.

5. Установите спинку переднего сиденья в сборе.

  • Затяните болты с головкой Torx (момент затяжки 25 Нм).
  • Подсоедините и зафиксируйте электрические разъемы.
6. Установите подушку переднего сиденья в сборе. Для получения дополнительной информации обратитесь к Подушка переднего сиденья (78.10.12/99)

7. Установите пряжку ремня безопасности переднего сиденья. Для получения дополнительной информации обратитесь к Замок переднего ремня безопасности (76.73.30)
