Discovery 3. Сиденье третьего ряда





Снятие


ПРИМЕЧАНИЕ: Сиденья третьего ряда следует снимать в паре.

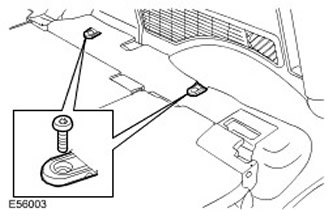

1. Снимите крепления багажного отделения. Выверните 4 болта с головкой Torx.

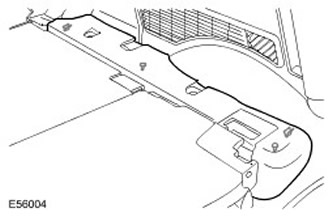

2. Снимите панели отделки багажного отделения. Освободите 4 зажима.






3. ПРИМЕЧАНИЕ: Болты с головкой Torx можно использовать повторно.

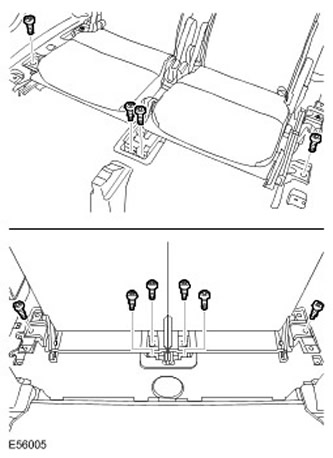

Снимите сиденья третьего ряда.

  • Освободите обивку.
  • Выверните 10 болтов с головкой Torx.




4. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

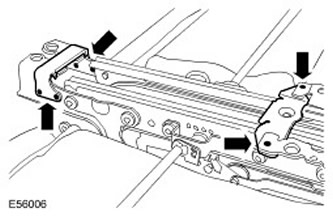

Разделите сиденья третьего ряда.

  • Снимите накладку рамы сиденья.
  • Высверлите 6 заклепок.
  • Снимите 2 кронштейна.






Установка


1. Соедините сиденья третьего ряда.

  • Установите кронштейны.
  • Установите заклепки.
2. Установите сиденья третьего ряда.

  • Затяните болты с головкой Torx (момент затяжки 40 Нм).
  • Закрепите обивку.
3. Установите панели отделки багажного отделения. Закрепите зажимами.

4. Установите крепления багажного отделения. Затяните болты с головкой Torx (момент затяжки 25 Нм).















Discovery 3. Чехол подушки заднего сиденья с разделением 40/20/40




Снятие

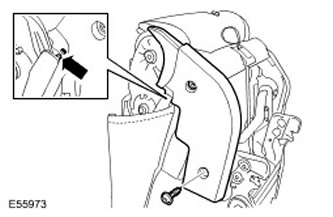

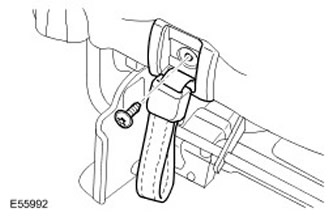

1. Снимите наружную крышку шарнира спинки сиденья.

  • Откиньте заднее сиденье вперед.
  • Выверните винт.

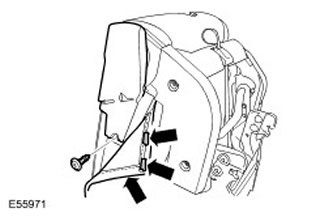

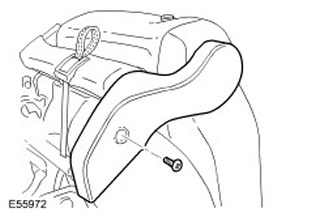

2. Снимите внутреннюю крышку шарнира спинки сиденья.

  • Освободите боковой зажим обивки спинки.
  • Освободите 2 хомута.
  • Выверните винт.




3. Снимите боковую облицовку подушки заднего сиденья. Выверните 2 винта.

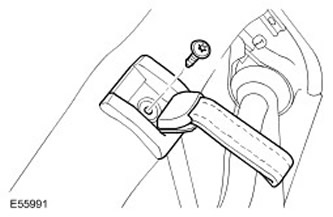

4. Снимите накладку хомута освобождения заднего сиденья. Выверните винт.






5. Снимите накладку хомута освобождения переднего сиденья. Выверните винт.






6. Снимите накладки подушки сиденья. Выверните 2 винта.

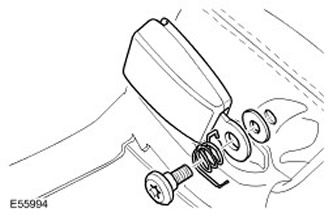

7. Снимите пряжку ремня безопасности заднего сиденья.

  • Выверните болт с головкой Torx.
  • Отпустите пружину.

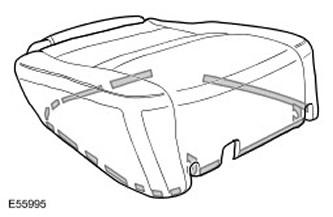

8. Снимите обивку подушки заднего сиденья. Ослабьте 15 зажимов.

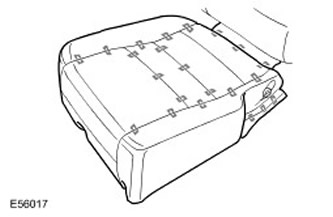

9. Снимите обивку подушки переднего сиденья. Снимите 22 гнутых кольца.








Установка


1. Установите обивку подушки заднего сиденья.

  • Установите гнутые кольца.
  • Установите зажимы.
2. Установите пряжку ремня безопасности заднего сиденья.

  • Присоедините пружину.
  • Затяните болт с головкой Torx (момент затяжки 45 Нм).
3. Установите накладки подушки сиденья. Затяните винты.
