Discovery 3. Панель отделки задней двери





Снятие

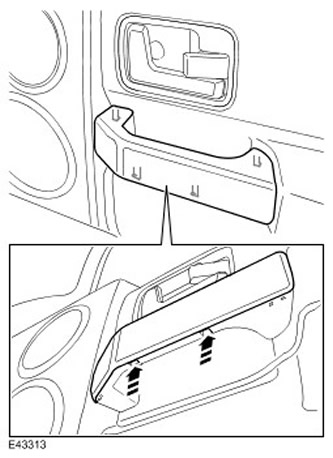

1. ВНИМАНИЕ: Сначала освободите 2 нижних зажима с помощью технологических отверстий.

Установите крышку поручня. Освободите 4 зажима.

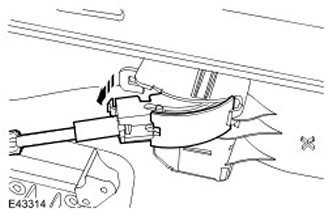

2. Выверните винт крепления троса дистанционного управления замком двери. Снимите крышку винта.

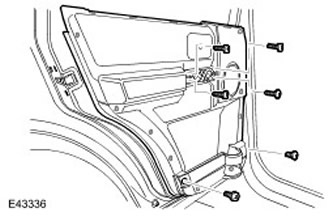

3. Освободите панель отделки задней двери.

  • Выверните 6 винтов.
  • Освободите 13 зажимов.




4. Отсоедините трос системы дистанционного открывания замка двери.

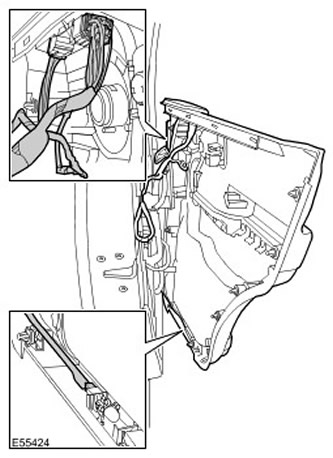

5. Снимите панель отделки задней двери. Отсоедините 4 электрических разъема.






6. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

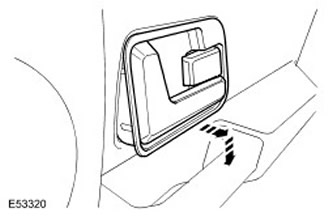

Снимите рукоятку системы дистанционного открывания замка задней двери. Начиная с нижнего края, осторожно освободите рукоятку системы дистанционного открывания.






7. Снимите фонарь освещения порога. Осторожно выньте лампу.

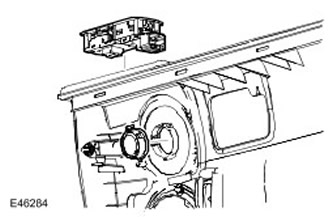

8. Снимите переключатель управления стеклоподъемником. Осторожно освободите зажимы.

9. Снимите высокочастотный динамик.






10. Освободите 9 зажимов.








Установка


1. Установите переключатель управления стеклоподъемником. Введите в зацепление зажимы.

2. Установите высокочастотный динамик. Введите в зацепление зажимы.

3. Установите фонарь освещения порога.

4. Установите рукоятку системы дистанционного открывания замка задней двери.

5. Установите зажимы.

6. Установите панель отделки задней двери.

  • Подсоедините электрические разъемы.
  • Присоедините трос системы дистанционного открывания замка двери.
  • Введите в зацепление зажимы.
  • Затяните винты.
7. Вверните винт крепления системы дистанционного открывания замка двери. Закрепите крышку винта.

8. Установите крышку ручки.
