Снятие
1. Снимите обе верхние панели отделки передней стойки кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)
2. Снимите обе верхние панели отделки средней стойки кузова. Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)
3. Снимите обе верхние панели отделки задней стойки кузова. Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)
4. Снимите обе верхние панели отделки стойки задней двери. Для получения дополнительной информации обратитесь к Панель отделки стойки 'D' (76.13.30)

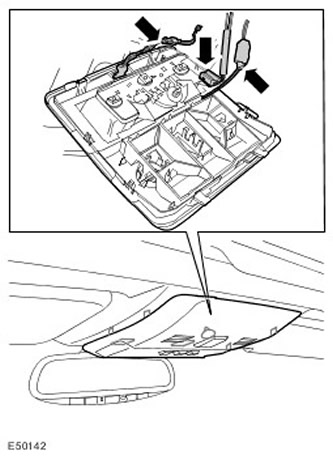

5. Снимите переднюю верхнюю консоль.
- Осторожно освободите 7 зажимов.
- Отсоедините 3 электрических разъема.

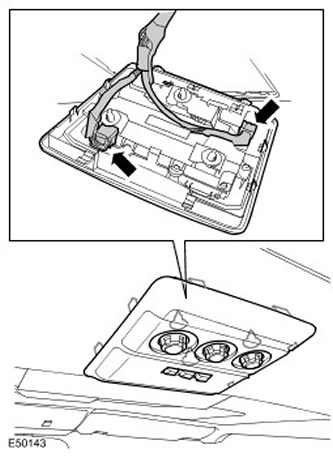

6. Снимите заднюю верхнюю консоль.
- Осторожно освободите 9 зажимов.
- Отсоедините 2 электрических разъема.

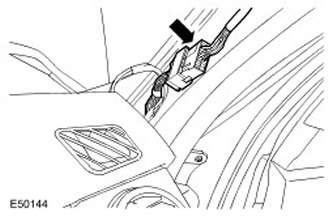

7. Отсоедините электрический разъем правой передней стойки кузова.
8. Снимите противосолнечный козырек.
- Снимите крышку.
- Выверните 2 винта.
- Освободите зажим.
- Отсоедините электрический разъем.
- Повторите описанную выше процедуру с другой стороны.
9. Снимите фиксатор противосолнечного козырька.
- Снимите крышку винта.
- Выверните винт.
- Повторите описанную выше процедуру с другой стороны.

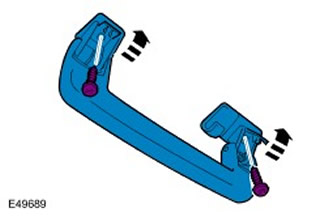

10. Снимите поручень пассажира.
- Снимите 2 крышки винта.
- Выверните 2 винта.
- Повторите описанную выше процедуру с остальными пятью поручнями.
11. Установите передние сиденья в крайнее переднее положение.
12. Установите задние сиденья в крайнее переднее положение.

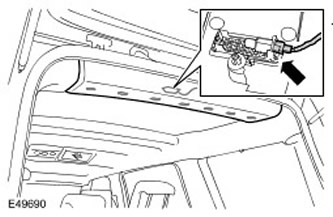

13. Снимите панель отделки обивки задней части крыши.
- Освободите 7 зажимов.
- Отсоедините электрический разъем.

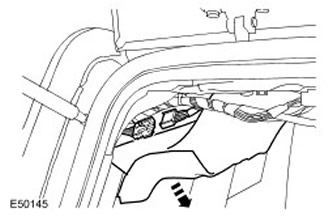

14. Отсоедините электрический разъем жгута электропроводки обивки задней части крыши.

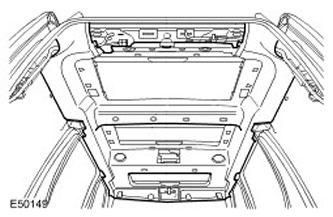

15. С посторонней помощью осторожно снимите обивку крыши. Освободите 14 зажимов.
16. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

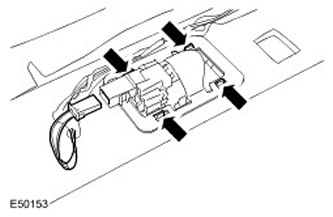

Снимите заднюю лампу освещения салона.
- Освободите зажим.
- Отсоедините электрический разъем.
- Повторите описанную выше процедуру с другой стороны.

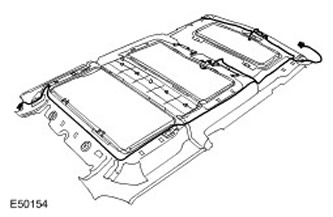

17. Снимите жгут электропроводки с обивки крыши.
Установка
1. Установите жгут электропроводки на обивку крыши. Закрепите жгут электропроводки на обивке крыши.
2. Установите лампу освещения салона.
- Введите в зацепление зажим.
- Подсоедините электрический разъем.
- Повторите описанную выше процедуру с другой стороны.
4. Подсоедините электрический разъем жгута электропроводки обивки задней части крыши.
5 . Установите панель отделки обивки задней части крыши. Закрепите зажимы.
6. Установите задние сиденья в исходное положение.
7. Установите передние сиденья в исходное положение.
8. Установите поручни для пассажиров.
- Вверните винты.
- Установите крышки винтов.
- Установите зажимы.
- Вверните винты.
- Установите крышки винтов.
- Подсоедините электрические разъемы.
11. Установите заднюю верхнюю консоль.
- Подсоедините электрические разъемы.
- Осторожно закрепите зажимы.
- Подсоедините электрические разъемы.
- Осторожно закрепите зажимы.
14. Установите обе верхние панели отделки задней стойки кузова. Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.35)
15. Установите обе верхние панели отделки средней стойки кузова. Для получения дополнительной информации обратитесь к Верхняя панель отделки стойки (76.13.28)
16. Установите обе верхние панели отделки передней стойки кузова. Для получения дополнительной информации обратитесь к Панель отделки стойки 'А' (76.13.26)
