Discovery 3. Отделка салона и наружняя

Спецификация отделки салона




Спецификации моментов затяжки



Наименование Nm lb-ft
Нижня я точка крепления ремней безопасности к болту с головкой Torx сиденья 40 30
Втулка стойки для опоры задней двери 25 18
Винт с головкой Torx нижней панели отделки задней стойки кузова 8 6
Винт с головкой Torx верхней панели отделки задней стойки кузова 3 2
Винт с головкой Torx панели отделки передней стойки кузова 3 2
* Болт с головкой Torx для крепления ремня безопасности 40 30
Гайки опор для ног 10 7

* Необходимо установить новый болт








Discovery 3. Верхняя панель отделки стойки B



Снятие


1. Переведите систему SRS в безопасный режим. Для получения дополнительной информации обратитесь к Стандартные технические приемы, используемые на станции технического обслуживания.

2. Снимите нижнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.29)

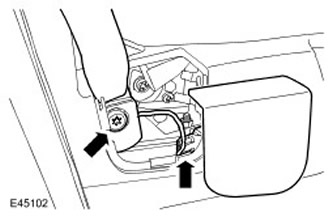

3. Отсоедините нижнее крепление ремня безопасности от сиденья.

  • Снимите крышку болта.
  • Рассоедините электрический разъем со стороны пассажира.
  • Выверните болт типа Torx.




4. ПРИМЕЧАНИЕ: Перед демонтажом верхней панели отделки стойки "В" убедитесь. что регулировочное устройство высоты верхнего крепления ремня безопасности находится в самом нижнем положении.

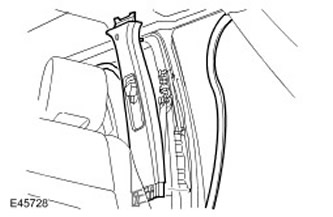

Снимите верхнюю панель отделки стойки "В".

  • Снимите уплотнения проемов передней и задней дверей для удобства доступа.
  • Освободите 2 нижних зажима. затем оставшийся верхний зажим.
  • Освободите ремень безопасности.






Установка


1. Установите верхнюю панель отделки стойки "В".

  • Закрепите зажимами.
  • Прикрепите ремень безопасности.
  • Установите уплотнения проемов дверей.
2. Присоедините нижнее крепление ремня безопасности к сиденью.

  • Затяните болт с головкой Torx (момент затяжки 40 Нм).
  • Состыкуйте электрический разъем со стороны пассажира.
  • Установите крышку болта.
3. Установите нижнюю панель отделки стойки "В". Для получения дополнительной информации обратитесь к Нижняя панель отделки стойки (76.13.29)









Discovery 3. Верхняя панель отделки стойки C




Снятие


1. Откиньте назад спинку заднего сиденья.

2. Снимите уплотнитель проема двери.

3. Снимите нижнее крепление ремня безопасности. Выверните и выбросите болт с головкой Torx.

4. Снимите крышку доступа к верхней облицовочной панели.

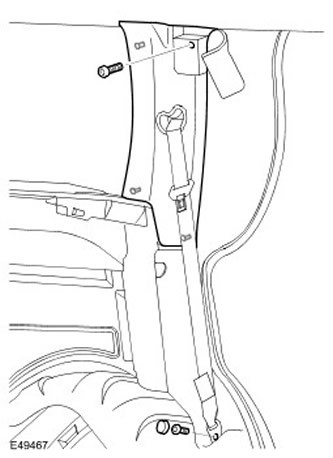

5. Снимите верхнюю облицовочную панель задней стойки кузова.

  • Выверните и выбросите винт с головкой Torx.
  • Ослабьте 4 зажима.
  • Отсоедините ремень безопасности от сиденья.




6. ПРИМЕЧАНИЕ: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

Снимите 4 зажима с верхней облицовочной панели задней стойки кузова.








Установка


1. Установите зажимы на верхнюю облицовочную панель задней стойки кузова.

2. Установите верхнюю облицовочную панель задней стойки кузова.

  • Закрепите ремень безопасности.
  • Введите в зацепление зажимы.
  • Вверните новый винт с головкой Torx (момент затяжки 3 Нм).
3. Установите крышку доступа к верхней облицовочной панели.

4. Установите нижнее крепление ремня безопасности. Затяните новый болт с головкой Torx (момент затяжки 40 Нм).

5. Установите уплотнитель проема двери.

6. Верните спинку сиденья в вертикальное положение
