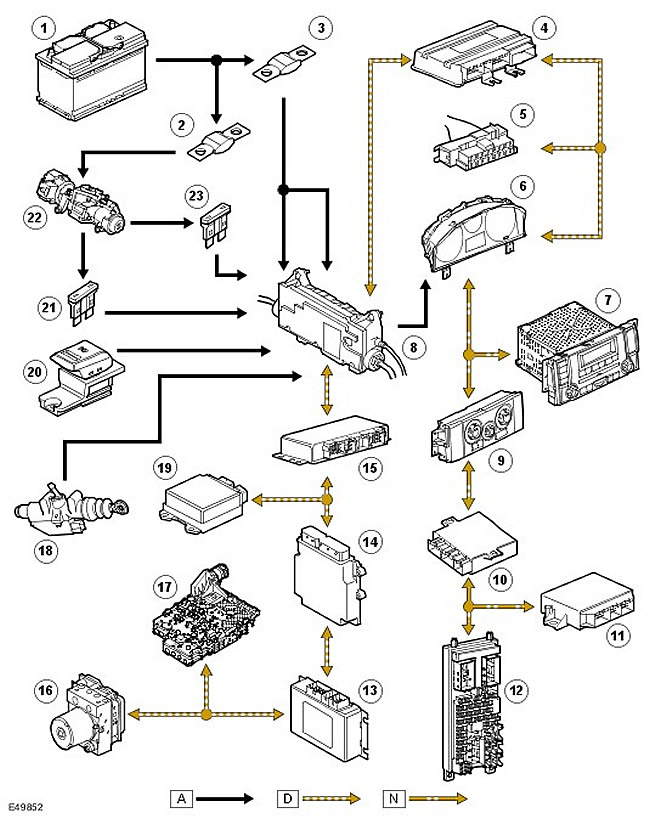

ПРИМЕЧАНИЕ: A = постоянное проводное соединение; D = высокоскоростная шина CAN (сеть контроллера); N = среднескоростная шина CAN (сеть контроллера)





Наименование пункта	Каталожный номер запасной части	Описание
1		Аккумуляторная батарея
2		Плавкая вставка 11E в BJB (коммутационная коробка аккумуляторной батареи)
3		Плавкая вставка 8E в BJB (коммутационная коробка аккумуляторной батареи)
4		Блок управления пневматической подвеской
5		Диагностический разъем
6		Щиток приборов
7		Комбинированное головное устройство
8		Блок управления стояночным тормозом
9		Модуль ATC (автоматического управления температурой)
10		Модуль контроля давления в шинах (TPMM)
11		Модуль системы помощи при парковке
12		CJB (центральная электрораспределительная коробка)
13		Модуль управления раздаточной коробкой
14		ECM (модуль управления двигателем)
15		Блок управления задним дифференциалом
16		Модуль ABS (антиблокировочная система)
17		TCM (модуль управления коробкой передач)
18		Датчик положения педали сцепления
19		RCM (модуль управления удерживающей системой)
20		Переключатель стояночного тормоза
21		Предохранитель 41P в CJB (центральная электрораспределительная коробка) (зажигание)
22		Переключатель зажигания
23		Предохранитель 40P в CJB (центральная электрораспределительная коробка) (ключ в замке)

1. Проверьте жалобу клиента.

2. Визуально проверьте наличие очевидных механических и электрических неисправностей.



Механические элементы

Электрические элементы

Состояние и установка троса(ов) стояночного тормоза Состояние и установка колодок стояночного тормоза Барабаны стояночного тормоза (встроенные в задние тормозные диски) Состояние и установка модуля исполнительного устройства стояночного тормоза

Контрольные лампы стояночного тормоза Предохранители Коробка плавких предохранителей в моторном отделении - плавкий предохранитель 11Е Коробка плавких предохранителей в моторном отделении - плавкий предохранитель 8E Коробка плавких предохранителей в пассажирском отделении - плавкий предохранитель 40P Коробка плавких предохранителей в пассажирском отделении - плавкий предохранитель 41P Жгут электропроводки/электрические разъемы. Проверьте наличие погнутых/корродированных штырей Электрические це п и CAN (Control Area Network) Переключатель стояночного тормоза Модуль исполнительного устройства стояночного тормоза

3. Если очевидная причина выявленной или о писанной клиентом неисправности обнаружена, перед переходом к последующим действиям устраните ее (если это возможно).

4. Перед обращением к таблице признаков неисправности или указателю DTC считайте все DTC с помощью одобренной диагностической системы или сканирующего прибора. Сотрите все коды DTC после устранения неисправностей.



Таблица признаков неисправностей



Признак неисправности	Возможные причины	Предпринимаемое действие
Невозможно включить или отпустить стояночный тормоз / Низкая эффективность работы / заедание / деформация стояночного тормоза	Тросы стояночного тормоза загрязнены, зажаты или повреждены Тросы стояночного тормоза неправильно разведены или зафиксированы Колодки, накладки стояночного тормоза изношены/загрязнены Барабаны стояночного тормоза (встроенные в задние тормозные диски) Колодки стояночного тормоза неправильно отрегулированы после замены Неисправность модуля исполнительного устройства стояночного тормоза	Осмотрите тросы стояночного тормоза на наличие загрязнений, зажимания или повреждения. Проверьте правильность разводки тросов. Убедитесь в том, что наконечник(и) тросов правильно подсоединен к рычагу(ам). Проверьте состояние/наличие износа/загрязнения колодок и барабанов стояночного тормоза Тормозной диск (70.12.33) Колодки стояночного тормоза (70.40.09) Проверьте правильность регулировки колодок стояночного тормоза. Регулировка колодок и накладок стояночного тормоза (70.40.11) Проверьте работу модуля исполнительного устройства стояночного тормоза, наличие повреждений и/или чрезмерных шумов во время работы. Проверьте наличие кодов DTC, относящихся к модулю исполнительного устройства стояночного тормоза.
