Discovery 3. Опорная подушка картера заднего ведущего моста




Специальный инструмент

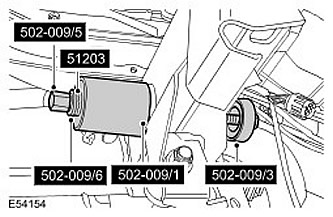

Приспособление для демонтажа/монтажа: длинный болт диаметром 14 мм 502-009/5
Комплект подшипников для болта диаметром 14 мм и 16 мм, 51203
Приемное устройств о для задней втулки заднего дифференциала 502-009/1

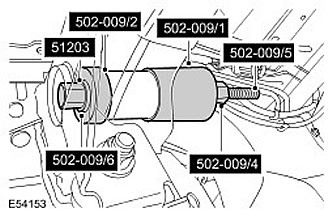

Приспособление для демонтажа задней втулки заднего дифференциала 502-009/2
Приспособление для монтажа задней втулки заднего дифференциала 502-009/3



Снятие


ПРИМЕЧАНИЕ: Запомните, в каком положении стоит втулка.

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.

Поднимите и подоприте автомобиль.

2. Снимите колеса.

3. Снимите задний дифференциал. Для получения дополнительной информации обратитесь к Мост в сборе (51.15.01)

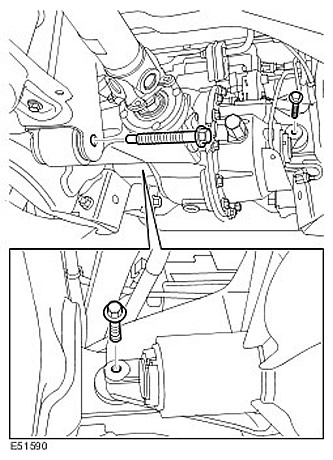

4. ПРИМЕЧАНИЕ: Запомните, в каком положении стоит втулка.

С помощью специальных инструментов снимите подушку опоры картера заднего моста.








Установка


1. С помощью специальных инструментов установите подушку опоры картера заднего моста.






2. Установите задний дифференциал. Для получения дополнительной информации обратитесь к Мост в сборе (51.15.01)

3. Установите колеса. Затяните колесные гайки (момент затяжки 140 Нм).







Discovery 3. Задний мост в сборе




Снятие


ВНИМАНИЕ: Не отпускайте и не вывинчивайте большую выступающую шестигранную пробку на картере дифференциала.

1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите задние колеса.

3. Снимите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (30.10.11)

4. Снимите правую заднюю полуось. Для получения дополнительной информации обратитесь к Задняя полуось (47.11.01)

5. ВНИМАНИЕ: Не допустите проворачивания шарового шарнира, придерживая его ключом за предусмотренный шестигранник.

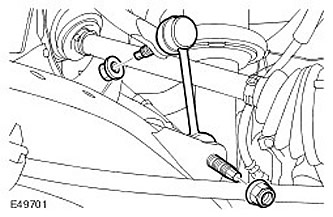

Снимите левую стойку заднего стабилизатора. Отверните и отбракуйте две гайки.

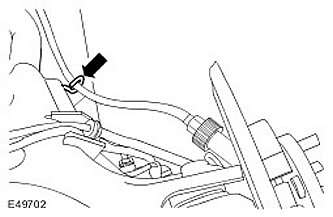

6. Снимите трос стояночного тормоза с левого нижнего рычага.

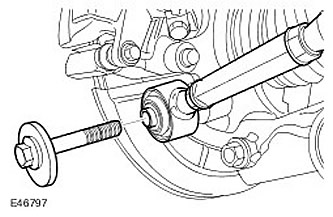

7. Отсоедините левую заднюю тягу регулировки схождения. Выверните болт.






8. ВНИМАНИЕ: Не повредите чехол шарового шарнира. Повреждение защитного чехла приводит к преждевременному выходу шарнира из строя.

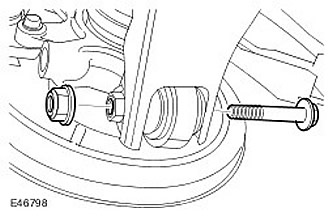

Высвободите опору левой задней ступицы из нижнего рычага.

  • Выверните болт.
  • Подоприте опору левой задней ступицы с помощью подходящей опоры.




9. ПРИМЕЧАНИЕ: На рисунке показана правая сторона, для левой стороны аналогично.

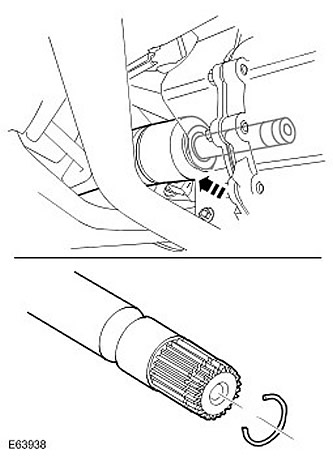

Отсоедините левую заднюю полуось от моста в сборе. Снимите пружинное кольцо и отбракуйте его.






10. ВНИМАНИЕ: Отметьте положение фланца карданного вала относительно фланца ведущей шестерни.

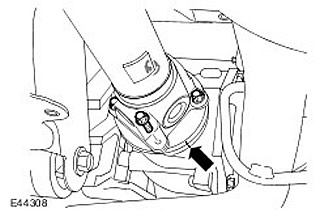

Отсоедините карданный вал от приводного фланца на заднем мосте.

  • Выверните и отбракуйте четыре болта.
  • Подвесьте карданный вал, используя подходящий хомут.

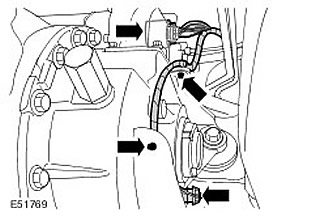

11. Автомобили с электродвигателем блокировки дифференциала: Рассоедините два электрических разъема. Высвободите два зажима жгута электропроводки.






12. Используя домкрат для коробки передач, подоприте задний мост в сборе.

13. ВНИМАНИЕ: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Заглушите открытые соединения для предотвращения загрязнения.

Воспользовавшись посторонней помощью, снимите задний мост в сборе.

  • Выверните три болта.
  • Отсоедините вентиляционную магистраль.






Установка


1. Воспользовавшись посторонней помощью, установите задний мост в сборе.

  • Затяните передний болт усилием 203 Нм.
  • Затяните задние болты усилием 175 Нм.
  • Подсоедините вентиляционную магистраль.

2. Автомобили с электродвигателем блокировки дифференциала: Состыкуйте электрические разъемы. Закрепите зажимы жгута электропроводки.
3. ПРИМЕЧАНИЕ: Вверните новые болты.

Подсоедините карданный вал к приводному фланцу на заднем мосте.

  • Очистите сопрягаемые поверхности элементов.
  • Затяните болты усилием 150 Нм.

4. Установите новое стопорное кольцо на левую полуось.

5. ПРИМЕЧАНИЕ: Не вставляйте полуось до конца, пока не будет снята защита масляного уплотнения.

Присоедините левую полуось к мосту в сборе.

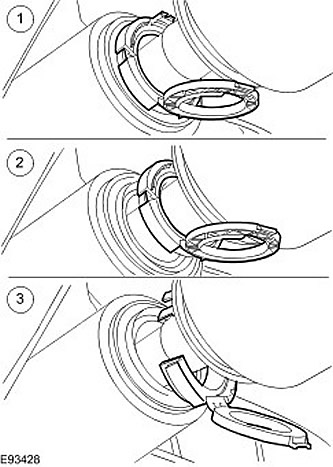

  • 1) Вскройте защиту уплотнения полуоси и установите полуось.
  • 2) Высвободите защиту уплотнения полуоси из уплотнения полуоси.
  • 3) Снимите защиту уплотнения полуоси.
  • 4) Полностью установите полуось.
  • 5) Убедитесь в том, что стопорное кольцо полностью село на место и удерживает полуось.




6. ВНИМАНИЕ: Не повредите чехол шарового шарнира. Повреждение защитного чехла приводит к преждевременному выходу шарнира из строя.

Зафиксируйте опору левой задней ступицы на нижнем рычаге. Затяните гайку и болт усилием 275 Нм.

7. Закрепите левую заднюю тягу регулировки схождения. Затяните болт усилием 175 Нм.

8. Подсоедините трос стояночного тормоза клевому нижнему рычагу.

9. ПРИМЕЧАНИЕ: Наверните новые гайки.

Установите левого стойку заднего стабилизатора. Затяните гайки усилием 115 Нм.

10. Установите правую заднюю полуось. Для получения дополнительной информации обратитесь к Задняя полуось (47.11.01)

11. Установите глушитель в сборе. Для получения дополнительной информации обратитесь к Глушитель - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (30.10.11)

12. Установите колеса. Затяните колесные гайки усилием 140 Нм.
