Специальный инструмент

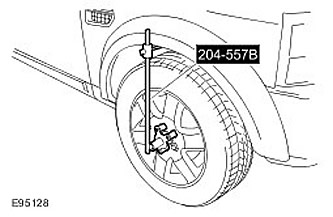

 Прибор для измерения высоты положения кузова автомобиля 204-557B |
ВНИМАНИЕ: Проверьте наконечники рулевых тяг, шарниры подвески, подшипники ступиц, диски колес и шины на предмет повреждений, износа и люфтов.
ВНИМАНИЕ: Убедитесь, что в автомобиле нет тяжелых предметов.
ВНИМАНИЕ: Измерение высоты положения кузова необходимо осуществлять, когда масса автомобиля полностью передается на подвеску.
ВНИМАНИЕ: При работающем двигателе и закрытых дверях убедитесь, что пневмоподвеска работает, и что переключатель пневмоподвески позволяет увеличивать и уменьшать высоту положения кузова.
ВНИМАНИЕ: Совершите поездку на автомобиле по ровной плоской поверхности.
ВНИМАНИЕ: Убедитесь, что рулевое управление находится в положении, соответствующем прямолинейному движению.
ПРИМЕЧАНИЕ: Данная процедура должна выполняться после замены электронного блока управления пневмоподвеской или соединительного звена датчика высоты положения кузова, а также в случае демонтажа или замены рычагов переднего или заднего датчика высоты положения кузова. Регулировка высоты положения кузова не требуется в случае демонтажа или замены передних или задних пневматических упругих элементов или амортизаторов.
1. Используя одобренную диагностическую систему Land Rover, выполните регулировки высоты положения кузова.
2. ВНИМАНИЕ: Следите за тем, чтобы автомобиль, установленный для проведения измерений, оставался неподвижным.
Установите автомобиль на ровную плоскую поверхность.
3. Подсоедините IDS к разъему канала передачи данных.
- Подсоедините кабель канала передачи данных автомобиля к коммуникационному модулю автомобиля.
- Подсоедините USB-кабель IDS к коммуникационному модулю автомобиля.
- Подсоедините кабель канала передачи данных к разъему канала передачи данных.
- Подсоедините USB-кабель IDS к USB-порту IDS.
4. ВНИМАНИЕ: Выключите зажигание, включите стояночный тормоз и переведите рычаг селектора в парковочное положение.
ПРИМЕЧАНИЕ: В IDS уже загружена самая новейшая версия программного обеспечения.
Включите IDS и перейдите к экрану ввода идентификационного номера автомобиля (VIN).
5. Введите VIN и перейдите к меню конфигурации автомобиля.
- Выберите опции 'Установка' (Setup) и 'Настройка конфигурации' (Configuration).
- Выберите опцию 'Калибровка высоты пневматической подвески' (Air suspension height calibration) и прочитайте все предупреждения и предостережения.
6. ПРИМЕЧАНИЕ: Не устанавливайте специальный инструмент на стопорную гайку колеса.
ПРИМЕЧАНИЕ: Удостоверьтесь, что специальный инструмент установлен под прямым углом к наружной поверхности обода колеса и мерный стержень стоит вертикально.
ПРИМЕЧАНИЕ: Выполните замер с верхнего края ползунка на специальном инструменте.
После появления экрана измерения высоты подвески используйте специальный инструмент для измерения и регистрации значения настройки высоты от центра каждого колеса до колесной арки.
7. ВНИМАНИЕ: Затем IDS вызовет изменение высоты положения кузова автомобиля.
Введите в IDS набор значений высоты по результатам измерений, выполненных на автомобиле.
8. Используя специальный инструмент, повторите измерения высоты положения кузова автомобиля.
9. После успешного выполнения калибровки пневматической подвески выключите IDS и вернитесь к первоначальному положению.
