Discovery 3. Режимы работы пневмоподвески



При помощи переключателя подвески водитель может вручную выбрать один четырех режимов:

  • Режим ON-ROAD (движение по дороге) - нормальная рабочая высота автомобиля
  • Режим OFF-ROAD (движение по бездорожью) - в этом режиме поддерживается увеличенная по сравнению с режимом движения по дороге высота, что обеспечивает большие дорожный просвет, углы въезда, съезда и преодоления гребня.
  • Режим ACCESS (посадка) - в этом режиме поддерживается уменьшенная по сравнению с режимом движения по дороге высота, что облегчает посадку и высадку пассажиров.
  • Режим CRAWL (движение с пониженной скоростью на высоте посадки) - в этом режиме автомобиль может двигаться на высоте посадки с низкой скоростью, что удобно при въезде на парковку с низкой крышей и т.д.

ПРИМЕЧАНИЕ: Изменение высоты автомобиля невозможно, если блок управления пневматической подвеской получает сигнал "дверь открыта" от центральной электрораспределительной коробки (CJB).

Доступен также дополнительный режим TRANSPORTATION (транспортировка), но его можно выбрать только при помощи диагностического оборудования, одобренного компанией Land Rover.

Дополнительная функция позволяет увеличивать и уменьшать высоту автомобиля снаружи, когда он неподвижен. Например, данная функция упрощает крепление прицепа. Она приводится в действие кнопками на пульте дистанционно го управления при выключенном зажигании. Пульт дистанционно го управления можно запрограммировать на выполнение ряда дополнительных функций. Для получения дополнительной информации обратитесь к Handles, Locks, Latches and Entry Systems (501-14 Handles, Locks, Latches and Entry Systems)

Если блок управления пневматической подвеской определил, что автомобиль "сел" на днище, и колеса утратили сцепление с дорогой, блок управления может временно увеличить и/или перераспределить объем воздуха, подаваемого в соответствующий пневматический упругий элемент (элементы) для улучшения сцепления колес с дорогой. Этот режим называется расширенным, и о его включении водителю сообщают мигающие лампы переключателя пневматической подвески и сообщения на дисплее информационно о центра щитка приборов.

Если блок управления пневматической подвеской определил, что коррекция высоты или наклона кузова препятствует движению автомобиля вперед или назад, блок перейдет в безопасное состояние и приостановит дальнейшее изменение высоты подвески.

Когда блок управления пневматической подвеской обнаруживает неисправность, он уменьшает функциональность системы в зависимости от типа и серьезности неисправности. Блок управления также сохранит код неисправности, который можно считать с помощью диагностического оборудования, одобренного компанией Land Rover. В случае серьезной неисправности блок управления пытается перевести автомобиль в безопасное состояние. О неисправности водителя информируют индикатор пневматической подвески, сообщение на дисплее центра сообщений щитка приборов и звуковой си гнал щитка приборов.

В случае несущественной неисправности, не влияющей на безопасность эксплуатации автомобиля, контрольный индикатор пневматической подвески на щитке приборов загорится желтым светом; это означает, что неисправность следует устранить при первой же возможности. Если при скорости более 50 км/ч обнаружена более серьезная неисправность, индикатор будет светиться красным светом, и до устранения неисправности автомобилем следует пользоваться с особой осторожностью. При включении индикатора щиток приборов подает звуковой си гнал. При уменьшении скорости автомобиля цвет индикатора изменяется на желтый, и звуковой сигнал выключается.

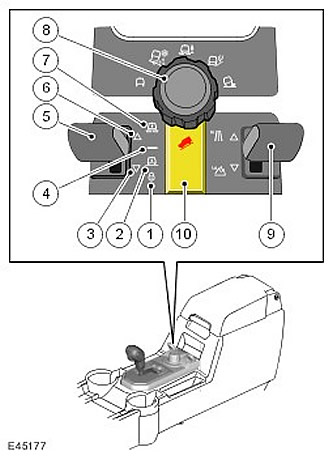

Лампы режимов переключателя пневматической подвески








Наименование пункта Каталожный номер запасной части Описание
1 - Лампа режима движения с пониженной высотой
2 - Лампа режима посадки
3 - Лампа уменьшения высоты
4 - Лампа режима движения по дороге
5 - Переключатель пневматической подвески
6 - Лампа увеличения высоты
7 - Лампа режима движения по бездорожью
8 - Поворотный переключатель системы Terrain Response
9 - Переключатель диапазона раздаточной коробки
10 - Переключатель системы контролируемо го спуска (HDC)




Режим движения по дороге


Этому режиму соответствует нормальная высота кузова автомобиля



Режим движения по бездорожью


Режим движения по бездорожью включается, только если скорость автомобиля составляет менее 40 км/ч. Автомобиль поднимается на 55 мм по сравнению с режимом движения по дороге, что обеспечивает большие дорожный просвет, углы въезда, съезда и преодоления гребня. Если скорость автомобиля превышает 50 км/ч, блок управления пневматической подвеской автоматически опускает автомобиль до высоты, соответствующей режиму движения по дороге. При скорости 40-45 км/ч на дисплее центра сообщений отображается сообщение, предлагающее водителю снизить скорость, иначе высота кузова автомобиля будет уменьшена.

ПРИМЕЧАНИЕ: При выборе некоторых режимов системы Terrain Response на низшей ступени раздаточной коробки подвеска может автоматически переключиться в режим движения по бездорожью.



Режим посадки


В режиме посадки высота кузова автомобиля уменьшается на 50 мм для упрощения посадки, высадки и погрузки. Режим посадки можно выбрать заранее во время движения автомобиля. При замедлении движения высота автомобиля частично уменьшится; полное снижение до высоты режима посадки происходит при достижении скорости 8 км/ч. Если требуемая скорость не достигается за заданное время, пневматическая подвеска возвращается к ранее установленной высоте автомобиля.

Режим посадки можно выбрать на любой скорости автомобиля. При выборе режима посадки реакция системы пневматической подвески зависит от скорости автомобиля:

  • Если скорость выше 20 км/ч, блок управления пневматической подвеской будет ждать замедления автомобиля одну минуту. Лампа режима посадки и лампа уменьшения высоты будут мигать, пока блок управления пневматической подвеской будет ожидать снижения скорости автомобиля; при этом будет гореть лампа режима движения по дороге. Если скорость автомобиля не снизится достаточно, запрос на включение режима посадки будет снят через 1 минуту.
  • Если скорость автомобиля ниже 20 км/ч, блок управления пневматической подвеской частично опустит подвеску и будет сохранять эту высоту в течение одной минуты. При частичном уменьшении высоты подвески блоком управления лампа режима движения по дороге гаснет. Лампа режима посадки и лампа уменьшения высоты будут светиться. При достижении частично уменьшенной высоты лампа уменьшения высоты начнет мигать. Если в течение одной минуты скорость не снижается до величины менее 8 км/ч, запрос на включение режима посадки отменяется.
  • Если скорость автомобиля ниже 8 км/ч, подвеска немедленно опускается до высоты режима посадки. Лампа режима посадки и лампа уменьшения высоты будут светиться. При достижении высоты режима посадки лампа уменьшения высоты гаснет.

Высоту посадки можно выбрать в течение 40 секунд после выключения зажигания при условии, что в это время не открывалась дверь водителя.

Автомобиль автоматически поднимается из режима посадки при превышении скорости 10 км/ч. Если режим посадки был выбран из режима движения по бездорожью, система возвращается в режим движения по бездорожью при превышении скорости 10 км/ч. В других случаях система поднимает подвеску на высоту, соответствующую режиму движения по дороге.



Выбор режима посадки непосредственно из режима движения по бездорожью


Если в режиме движения по бездорожью нажать переключатель пневматической подвески, а затем нажать его еще раз до то го, как по гаснет лампа уменьшения высоты, блок управления опустит подвеску на высоту режима посадки. Блок управления автоматически вернет подвеску на высоту режима движения по бездорожью при превышении скорости 10 км/ч.



Режим движения с пониженной скоростью на высоте посадки


В этом режиме автомобиль может двигаться на высоте посадки. Высота автомобиля фиксируется на уровне, соответствующем режиму посадки. Данный режим можно выбрать при скорости ниже 35 км/ч. Он позволяет увеличить просвет сверху при движении на малой скорости в низких помещениях, например, на парковках.

Когда скорость автомобиля превышает 40 км/ч, режим движения с пониженной высотой выключается, и система устанавливает высоту, соответствующую режиму движения по дороге.

В данном режиме автомобиль может двигаться на низкой скорости с подвеской, зафиксированной на высоте режима посадки. Это обеспечивает увеличенное свободное пространство над крышей автомобиля, что удобно, например, при въезде в низкий гараж.

Режим "CRAWL" можно включать при нормальной или пониженной высоте кузова (соответствующей режиму "ACCESS") на скорости до 35 км/ч продолжительным нажатием переключателя вниз. При этом загораются лампы режима посадки и режима движения с пониженной высотой Когда блок управления находится в режиме движения с пониженной высотой, при превышении скорости 40 км/ч автоматически будет установлена высота режима движения по дороге. При скорости 30-35 км/ч на дисплее центра сообщений отображается сообщение, предлагающее водителю замедлить движение, иначе высота автомобиля будет увеличена. Также режим движения с пониженной высотой можно выключить вручную, переведя переключатель вверх на 1 секунду. Лампа режима движения с пониженной высотой по гаснет.



Предупреждения, сопровождающие автоматическое изменение высоты


Если подвеска находится в режимах "OFF-ROAD", "ACCESS" или "CRAWL", блок управления автоматически изменит высоту подвески, если скорость автомобиля превысит заданную величину.

Если подвеска находится в режиме движения по бездорожью или движения с пониженной высотой, блок управления предупреждает водителя, что скорость автомобиля приближается к пороговой. Щиток приборов подает звуковой сигнал, на дисплее центра сообщений щитка приборов отображается сообщение, и начинает мигать лампа режима движения по дороге и лампа увеличения или уменьшения высоты.

При уменьшении скорости автомобиля предупреждения о скорости в режиме движения по бездорожью и режиме движения с пониженной высотой снимаются.
