Специальный инструмент
 Устройство для демонтажа/монтажа подшипника заднего колеса 204-509/10(LRT-60-033/10) |
 Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/1 |
 Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/2 |
 Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/3 |
 Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/4 |
 Устройство для демонтажа/монтажа подшипника заднего колеса 205-802/5 |
Снятие
1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.
Приподнимите и подоприте автомобиль.
2. Снимите колесо в сборе с шиной.
3. Снимите кулак колеса. Для получения дополнительной информации обратитесь к Кулак колеса (64.35.10)

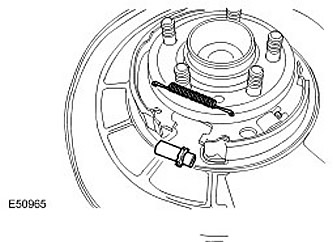

4. Снимите регулировочную и стяжную пружину.

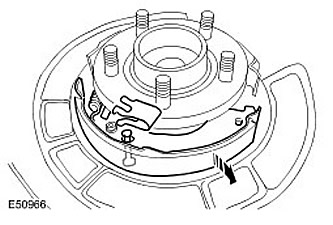

5. Снимите первичную тормозную колодку.
- Снимите пружинный фиксатор и шпильку.
- Поверните колодку, чтобы отсоединить ее от регулировочной пластины и возвратной пружины.

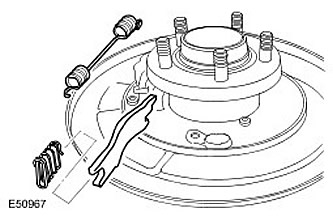

6. Снимите регулировочную пластину и пружину.
7. Снимите возвратную пружину.

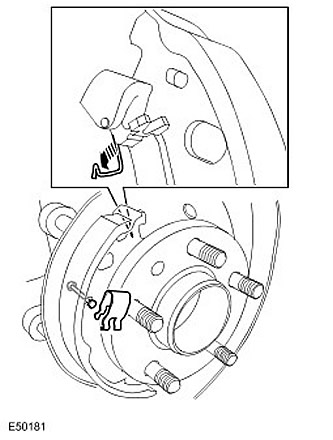

8. Снимите вторичную тормозную колодку.
- Снимите пружинный фиксатор и шпильку.
- Отсоедините стопорную пружину троса стояночного тормоза от рычага привода колодок.

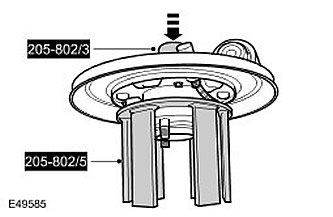

9. Используя специальные инструменты, снимите ведущий фланец.

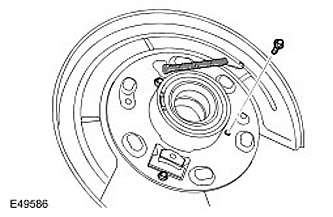

10. Снимите защитный кожух тормозного диска. Выкрутите 3 винта.

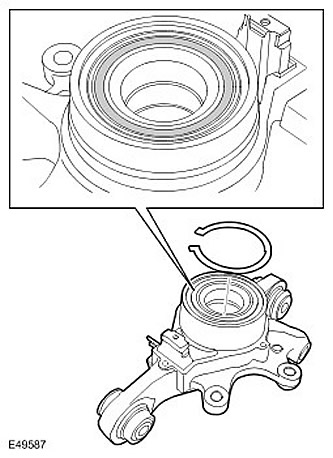

11. Снимите подшипник колеса, используя специальные инструменты. Снимите стопорное кольцо.
Установка
1. Очистите элементы.

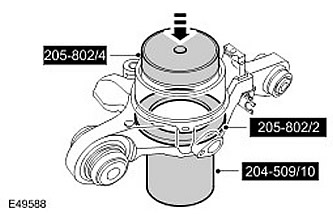

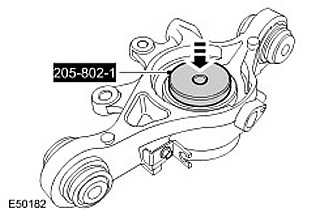

2. Установите подшипник колеса, используя специальные инструменты.
3. ВНИМАНИЕ: Убедитесь, что при установке стопорного кольца уплотнение подшипника не получило повреждений.
Установите стопорное кольцо.
4. Установите защитный щиток тормозного диска. Затяните болты (момент затяжки 9 Нм).
5. ПРЕДОСТЕРЕЖЕНИЕ: Не используйте сжатый воздух для очистки деталей тормозных механизмов. Пыль от фрикционных материалов приносит вред при попадании в легкие.
Очистите опорный щит и нанесите смазку на поверхности, соприкасающиеся с тормозными колодками.
6. Очистите регулятор и установите минимальную длину.
7. Установите вторичную тормозную колодку.
- Присоедините стопорную пружину троса стояночного тормоза к рычагу привода колодок, убедившись, что пружина не перекручена.
- Установите пружинный фиксатор и шпильку.
8. Установите первичную тормозную колодку.
- Установите регулировочную пластину и пружину.
- Установите возвратную пружину.
- Установите пружинный фиксатор и шпильку.
9. Установите возвратную пружину.
10. Установите регулятор тормозных колодок.

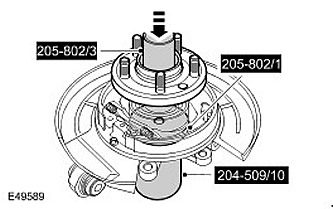

11. Используя специальные инструменты, установите ведущий фланец.
12. Установите кулак колеса. Для получения дополнительной информации обратитесь к Кулак колеса (64.35.10)
