Discovery 3. Разборка амортизатора задней подвески в сборе с пружиной



Разборка


ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в том, что устройство для сжатия пружин SWL по своим параметрам соответствует жесткости пружины, приведенной в разделе Спецификации, или превышает ее.

1. Приподнимите и подоприте автомобиль.

2. Снимите колесо в сборе с шиной.

3. Снимите амортизатор в сборе с упругим элементом. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (64.30.11/99)

4. Установите в тиски подходящее устройство для сжатия пружин.

5. Установите амортизатор в сборе с упругим элементом в устройство для сжатия пружин. Сожмите пружину в достаточной мере для то го, чтобы ослабить давление пружины.

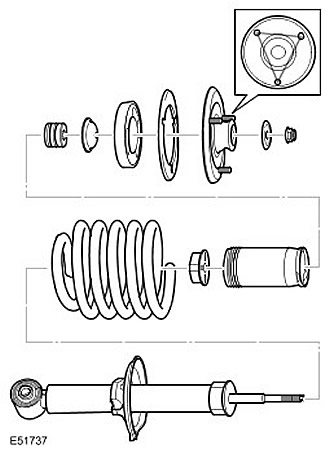

6. Снимите амортизатор.

  • Защемите ось амортизатора, отверните и отбракуйте гайку.
  • Снимите фасонную пружину верхней втулки и верхнюю втулку.
  • Снимите верхнюю опору в сборе.
  • Снимите пылевую трубку и фасонную пружину в сборе.
  • Снимите жесткий резиновый упор.






7. Извлеките пружину из устройства для сжатия пружин.



Сборка

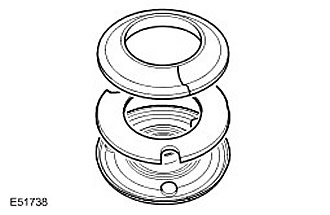

1. Очистите и осмотрите элементы на предмет повреждений.

  • Снимите резиновый изолятор.
  • Снимите дистанционный элемент.
  • Снимите фасонную пружину с пылевой трубки.

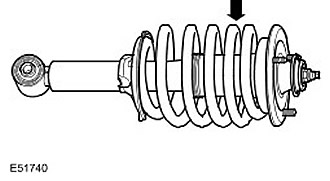

2. Установите пружину в устройство для сжатия пружин. Убедитесь в том, что близкие витки пружины направлены в сторону верхней части амортизатора.






3. Установите жесткий резиновый упор.

4. Установите пылевую трубку. Установите фасонную пружину в пылевую трубку.

5. Установите амортизатор. Убедитесь в том, что пружина правильно сидит в гнезде пружины.

6. Установите верхнюю опору.

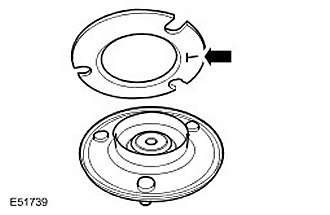

  • Установите дистанционный элемент и резиновый изолятор. Убедитесь в том, головки штырей входят в выемку дистанционно го элемента и не пересекаются с ним.
  • Установите верхнюю втулку и фасонную пружину верхней втулки.
  • Наверните новую гайку (момент затяжки 98 Нм).






7. Установите амортизатор в сборе с упругим элементом. Для получения дополнительной информации обратитесь к Амортизатор в сборе с пружиной (64.30.11/99)

8. Установите колесо в сборе с шиной. Затяните колесные гайки (момент затяжки 140 Нм).















Discovery 3. Амортизатор в сборе с пружиной



Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле и под автомобилем, если он опирается только на домкрат. Всегда ставьте под автомобиль надежные опоры.

Поднимите и подоприте автомобиль.

2. Снимите колесо с шиной.

3. Ослабьте 3 гайки крепления пружины и амортизатора.

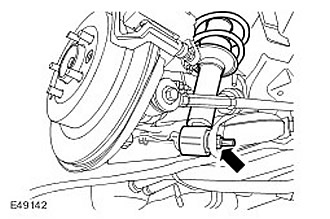

4. Отсоедините амортизатор и пружину в сборе от нижнего рыча га.

  • С помощью домкрата и подходяще го деревянно го бруска подоприте основание амортизатора.
  • Отверните гайку и выверните болт.

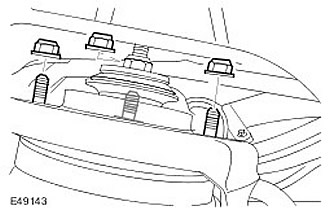

5. Отверните гайки крепления амортизатора и пружины в сборе.






6. Снимите амортизатор и пружину в сборе.



Установка


1. Установите амортизатор и пружину в сборе.

  • Убедитесь, что контактные поверхности верхнего крепления пружины и
  • амортизатора в сборе к кузову чистые.
  • Заверните гайки, но пока не затягивайте их полностью.

2. Подсоедините амортизатор и пружину в сборе к нижнему рычагу.

  • Затяните гайку и болт с моментом 300 Нм.
  • Затяните три гайки усилием 70 Нм.

3. Установите колесо с шиной. Затяните гайки крепления колеса с моментом 140 Нм.
