Discovery 3. Задняя подвеска

Спецификация задней подвески







Пружинная подвеска



Наименование	Спецификация
Цветовая кодировка пружин - 5-местный вариант:
	КОРИЧНЕВЫМ/БЕЛЫМ
	КОРИЧНЕВЫИ/ЗЕЛЕНЫИ
	КОРИЧНЕВЫМ/ОРАНЖЕВЫМ
	КОРИЧНЕВЫМ
Цветовая кодировка пружин - 7-местный вариант:
	КРАСНЫИ/БЕЛЫИ
	КРАСНЫМ/ЗЕЛЕНЫМ
	КРАСНЫМ/ОРАНЖЕВЫМ
	КРАСНЫМ

Примечание: Первый цвет показывает место установки пружины на автомобиль, т.е. сзади. Второй цвет определяет толщину виброизолирующей опоры, устанавливаемой на отдельную пружину для поддержания высоты кузова в заданных пределах. Пружины для замены будут поставляться вместе с соответствующей установленной опорой.



Общие спецификации



Наименование	Спецификация
Зазор между нижней стороной резинового чехла тяги регулировки схождения и кронштейном рамы кузова	10,0 mm (0,394 in)
Расстояние от центра полуоси до верхнего края облицовки крыла	485 mm (19,10 in)



Спецификации моментов затяжки



Описание	Nm	lb-ft
Болт тяги регулировки схождения	175	129
* Гайка внутреннего шарового шарнира тяги регулировки схождения	133	98
* Гайки стоек штанги стабилизатора	115	85
Зажимные болты штанги стабилизатора	62	46
Болты крепления опоры кузова	133	83
Болт и гайка крепления амортизатора к нижнему рычагу подвески	300	221
Гайки крепления амортизатора к опорной чашке подвески	70	52
Болт крепления нижнего рычага к кулаку колеса	175	129
Болты нижнего рычага	275	203
*+ Гайка крепления полуоси	350	258
Гайка крепления верхнего рычага к кулаку колеса	133	98
Передний болт верхнего рычага	175	129
Задний болт верхнего рычага	275	203
Соединения тормозных трубопроводов	18	13
Болты регулировки развала задних колес	133	98
Датчик скорости колеса	9	7
Болты защитного щитка тормозного диска	9	7
Муфта троса стояночного тормоза	8	6
Колесные гайки	140	103

* Необходимо установить нову ю гайку + После затяжки гайку необходимо зашплинтовать

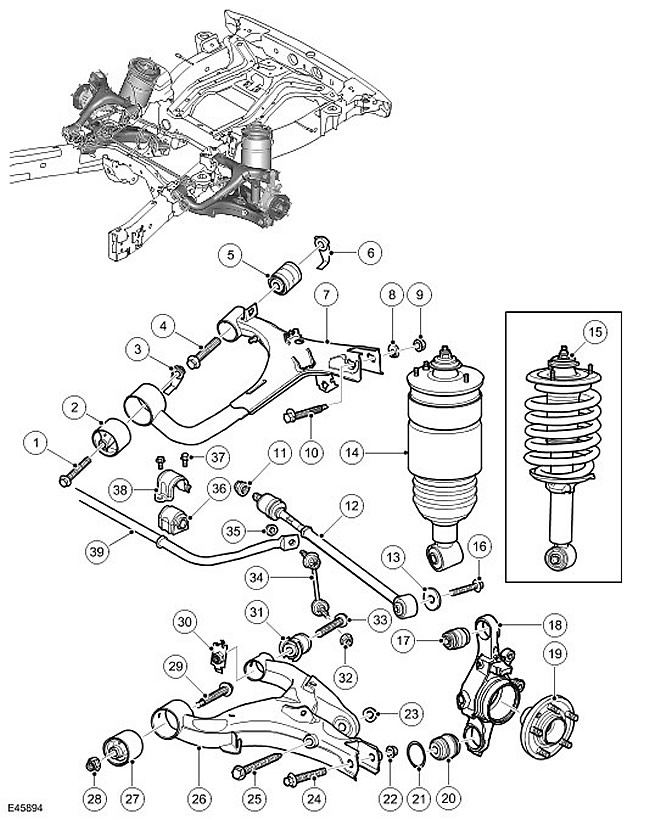

Discovery 3. Покомпонентное изображение задней подвески







Наименование пункта	Каталожный номер запасной части	Описание
1	-	Болт (передней втулки верхнего рычага управления)
2	-	Втулка - передня я (верхнего рычага управления)
3	-	Корончатая гайка (передней втулки верхнего рычага управления)
4	-	Болт (задней втулки верхнего рычага управления)
5	-	Втулка - задняя (верхнего рычага управления)
6	-	Корончатая гайка (задней втулки верхнего рычага управления)
7	-	Верхний рычаг управления
8	-	Эксцентриковая шайба (верхнего шарового шарнира кулака колеса)
9	-	Гайка (верхнего шарового шарнира кулака колеса)
10	-	Болт (верхнего шарового шарнира кулака колеса)
11	-	Специальна я гайка (поперечной тя ги регулировки схождения)
12	-	Поперечная тя га регулировки схождения
13	-	Шайба (поперечной тя ги регулировки схождения)
14	-	Модуль амортизатора в сборе (пневматический)
15	-	Модуль амортизатора в сборе (пружинный)
16	-	Болт (поперечной тя ги регулировки схождения)
17	-	Шаровой шарнир (кулака колеса, верхний)
18	-	Кулак и подшипник колеса в сборе
19	-	Ступица колеса
20	-	Гайка со стопорением зачеканкой
21	-	Стопорное кольцо
22	-	Подшипник колеса
23	-	Шаровой шарнир (кулака колеса, нижний)
24	-	Стопорное кольцо (нижнего шарового шарнира кулака колеса)
25	-	Самоконтрящаяся гайка (нижнего шарового шарнира кулака колеса)
26	-	Самоконтрящаяся гайка (нижнего крепления амортизатора в сборе)
27	-	Болт (нижнего шарового шарнира кулака колеса)
28	-	Болт (нижнего крепления амортизатора в сборе)
29	-	Нижний рычаг управления
30	-	Зажим-ограничитель
31	-	Самоконтрящаяся гайка (передней втулки нижнего рычага управления)
32	-	Втулка - передня я (нижнего рычага управления)
33	-	Болт (передней втулки нижнего рычага управления)
34	-	Гайка и держатель (задней втулки нижнего рычага управления)
35	-	Самоконтрящаяся гайка (крепления стойки стабилизатора к нижнему рычагу управления)
36	-	Болт (задней втулки нижнего рычага управления)
37	-	Втулка - задняя (нижнего рычага управления)
38	-	Стойка стабилизатора
39	-	Самоконтрящаяся гайка (крепления стойки стабилизатора к стабилизатору)
40	-	Втулка стабилизатора
41	-	Болт (кронштейна стабилизатора)
42	-	Стабилизатор
43	-	Кронштейн стабилизатора
44	-	Зажим-ограничитель



Общие сведения

Независимая задняя подвеска обеспечивает уменьшение неподрессоренной массы по сравнению с неразрезным мостом, который устанавливался на предыдущих моделях Land Rover. Задня я подвеска включает верхний рычаг управления, нижний рычаг управления, кулак колеса и ступицу колеса, два модуля пружинных амортизаторов и стабилизатор со стойками в сборе. Модули амортизаторов имеют подобную конструкцию и могут содержать пружинный или пневматический упругий элемент.

Рычаги управления задней подвеской обеспечивают максимальный дорожный просвет и позволяют регулировать угол развала с помощью эксцентрикового болта, а схождение и подруливание на ухабах - с помощью поперечной тяги регулировки.
