Discovery 3. Стабилизатор (передняя подвеска)

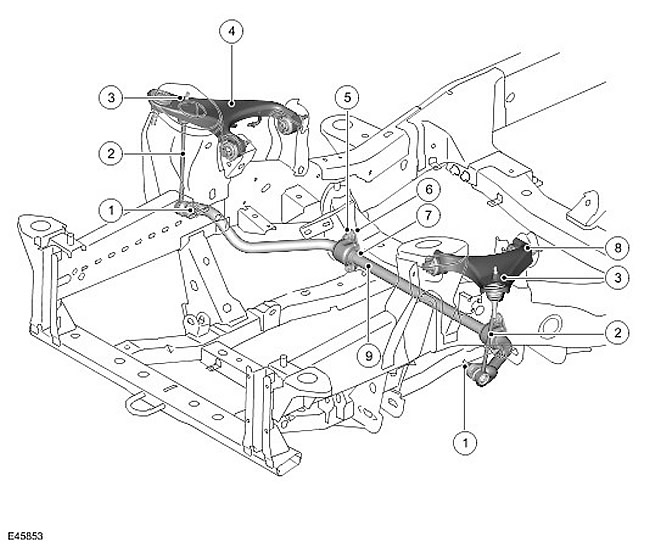

Наименование пункта Каталожны й номер запасной части Описание
1 - Гайка крепления стойки к стабилизатору (2 шт.)
2 - Стойка (2 шт.)
3 - Гайка крепления стойки к верхнему рычагу управления (2 шт.)
4 - Правый верхний рычаг управления
5 - Гайка (4 шт.)
6 - Кронштейн (2 шт.)
7 - Втулка (2 шт.)
8 - Левый верхний рычаг управления
9 - Стабилизатор


Стабилизатор изготовлен из сплошного пружинного стального стержня с индукционной закалкой. Амортизатор приводится в действие через пару стоек от их крепления к верхнему рычагу управления.

Стабилизатор крепится к передней поверхности передней поперечины шасси. Стабилизатор крепится к поперечине посредством двух втулок с тефлоновыми вкладышами. Кронштейны, запрессованные во втулки, крепятся к поперечине гайками, которые заворачиваются на шпильки поперечины. Стабилизатор имеет гофрированные "упорные" кольца, запрессованные с внутренней стороны втулок. Кольца предотвращают боковое перемещение стабилизатора.

Концы стабилизатора соединены с верхними рычагами управления посредством стоек. Это позволяет стабилизатору перемещаться вместе с колесами, обеспечивая максимальную эффективность. Каждая стойка имеет шаровые шарниры на обоих концах. Верхний шаровой шарнир присоединен к стойке параллельно ее оси. Шаровой шарнир установлен в отверстие на верхнем рычаге управления и закреплен самоконтрящейся гайкой. Нижний шаровой шарнир присоединен к стойке под углом 90 градусов к ее оси. Шаровой шарнир установлен в отверстие на кон це стабилизатора и закреплен самоконтрящейся гайкой. Стойки не различаются по сторонам и могут устанавливаться с любой стороны стабилизатора.
