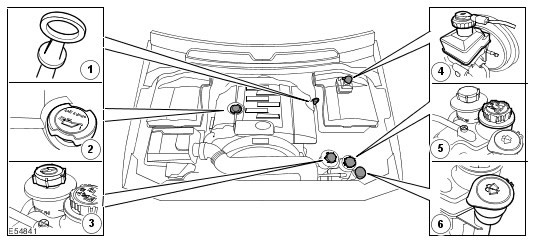

4. Бачок тормозной жидкости / гидропривода сцепления (на
рисунке показан б ачок автомо биля с левосторонним рулевым
управлением; в автомо биле с правосторонним рулевым
управлением бачок расположен с другой стороны)
5. Расширительный бачок системы охлаждения
6. Бачок омывателя лобового стекла
Спецификации моментов затяжки
Описание
Nm
lb-ft
Болты с головкой Torx крепления рамы сиденья
40
30
Болты с головкой Torx крепления ремня безопасности
40
30
Колесные гайки
140
103
ВНИМАНИЕ: Если не указано иное, следующие
действия необходимо выполнять при каждом техническом
обслуживании. Обратите внимание, что интервалы обслуживания "A"
и "B" в "Графике техобслуживания" автомобилей, эксплуатируемых в
тяжелых условиях, могут отличаться по интервалам и пробегу от
интервалов обслуживания автомобилей, эксплуатируемых в обычных
условиях. Поэтому в случае автомобилей, эксплуатируемых в
тяжелых условиях, необходимо пользоваться "Графиком обслуживания
автомобилей, эксплуатируемых в тяжелых условиях".
Discovery 3. Техническое обслуживание
Сиденья и ремни безопасности

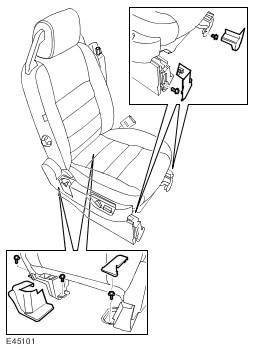

Крепления рамы переднего сиденья - каждые 2 года или 48000 км
2. Убедитесь, что винты с головкой Torx крепления рамы
переднего сиденья надежно затянуты и на раме отсутствуют следы
перемещения.
3. По завершении работ установите панели отделки на
место.
Передние крепления рамы заднего сиденья - каждые 2 года или 48000 км
4. Убедитесь, что передние крепления рамы заднего сиденья
надежно затянуты и на раме отсутствуют следы перемещения.
Задние крепления рамы заднего сиденья - каждые 2 года или 48000 км
5. Сложите подушки сидений вперед и у бедитесь, что
задние крепления рамы заднего сиденья надежно затянуты и на раме
отсутствуют следы перемещения.
6. По завершении работ установите подушки сидений в
исходное положение.

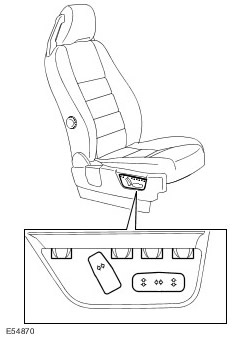

Органы управления переднего сиденья
7. Проверьте ра боту всех органов управления сиденьем.
Ремни безопасности - каждые 2 года или 48000 км
8. Полностью вытяните каждый ремень езопасности и у
едитесь, что он втягивается посредством инерционной катушки.
9. Проверьте все ремни по всей длине на наличие признаков
истирания или повреждений.
10. Пристегните каждый ремень к соответствующему замку и
убедитесь, что язычок надежно фиксируется и отстегивается
надлежащим о бразом.
11. Проверьте надежность креплений всех ремней и замков
ремней безопасности.
12. Проверьте работу регуляторов плечевого крепления
передних ремней безопасности.
Лампы, звуковые сигналы и контрольные лампы
1. Проверьте ра боту фар, га б аритных фонарей,
противотуманных фар, фонарей заднего хода и задних фонарей.
2. Проверьте работу автоматической системы коррекции
световых пучков по высоте (если имеется).
3. Проверьте работу указателей поворота и аварийной
сигнализации.
4. Проверьте работу стоп-сигналов.
5. Проверьте состояние всех рассеивателей приборов
наружного освещения. Обратите особое внимание на рассеиватели
фар головного света и противотуманных фар и убедитесь, что на
них отсутствуют сколы и иные повреждения.
6. Проверьте громкость и чистоту звучания звукового
сигнала.
7. Включите фары и проверьте работу сигнализатора
невыключенных габаритных фонарей/фар при открывании двери.
8. Проверьте работу приборов освещения салона.
9. Проверьте работу блока индикаторов и сигнализаторов
панели приборов.
Стеклоочистители и омыватели стекол
1. Проверьте состояние всех щеток стеклоочистителей и
убедитесь, что они не имеют повреждений и трещин.
3. Включите стеклоомыватели лобового и заднего стекол и
убедитесь, что жиклёры не засорены и направлены правильно.
4. Включите передние и задний стеклоочистители во всех
режимах и убедитесь в плавности их работы.
Проверьте включение высшей/низшей передачи
1. Выберите низшую передачу, проедьте на автомобиле
вперед расстояние, превышающее длину кузова в 34 раза, затем
остановите автомобиль и выберите высшую передачу - шестрни
должны войти в зацепление плавно.
Фильтр тонкой очистки
1. Замените фильтр тонкой очистки. Для получения
дополнительной информации обратитесь к Pollen Filter (412-01 Air
Distribution and Filtering)
Проверка на предмет коррозии/косметических дефектов
1.
Выполняйте проверку на предмет коррозии/косметических дефектов
каждый год согласно "Контрольному листу ежегодной проверки на
предмет коррозии".
Колеса и шины
1. Проверьте соответствие шин техническим характеристикам
изготовителя. Для получения дополнительной информации обратитесь
к Wheels and Tires (204-04 Wheels and Tires).
2. Проверьте/отрегулируйте давление в шинах, включая
запасное колесо. Для получения дополнительной информации
обратитесь к Wheels and Tires (204-04 Wheels and Tires).
3. Автомобили с шинами, имеющими однонаправленный рисунок
протектора: Отметьте положение колес относительно ступицы и
местоположения каждого колеса на автомобиле, что бы при
установке колесо оказалось в том же положении.
4. Ослабьте колесные гайки. Поднимите автомобиль, что бы
колеса сво бодно вращались. Для получения дополнительной
информации о братитесь к Lifting (100-02 Jacking and Lifting).
5. Снимите колеса.
6. Осмотрите шины на наличие порезов, вздутий или
отслоений. Проверьте степень износа рисунка протектора по всей
ширине и по окружности шины и убедитесь, что глубина протектора
соответствует требованиям местных законодательных актов.
ПРИМЕЧАНИЕ: Не устанавливайте колеса на
данном этапе.
Тормозная система
ВНИМАНИЕ: В случае автомобилей,
эксплуатируемых в тяжелых условиях, следующие операции
техобслуживания должны выполняться каждые 3 месяца или 6000 км.
1. Проверьте степень износа передних колодок. Для
получения дополнительной информации обратитесь к Specifications
(206-03 Front Disc Brake).
2. Проверьте степень износа задних колодок. Для получения
дополнительной информации обратитесь к Specifications (206-04
Rear Disc Brake).
3. Проверьте, нет ли признаков утечек тормозной жидкости
из суппортов.
4. Проверьте состояние тормозных дисков.
5. Проверьте состояние всех трубопроводов и шлангов
тормозного усилителя и тормозной системы на предмет потертостей
и утечек.
6. Очистите центрирующие буртики ступиц колес и нанесите
смазку (№ детали Land Rover RYL 105020) на посадочную
поверхность каждого центрирующего буртика на колесе.
7. Автомобили с шинами, имеющими однонаправленный рисунок
протектора: Установите колеса на соответствующие ступицы,
убедившись, что колесо находится в таком же положении по
отношению к ступице, как и до снятия.
8. Автомобили с шинами, имеющими ненаправленный рисунок
протектора: Установите колеса на противоположную сторону
автомобиля, убедившись, что они остались на одном мосту.
9. Установите и затяните колесные гайки (момент затяжки
140 Нм).
ВНИМАНИЕ: В случае автомобилей,
эксплуатируемых в тяжелых условиях, следующая операция
техобслуживания должна выполняться каждые 2 года или 48000 км.
10. Каждые 3 года или 72000 км: Замените тормозную
жидкость. Для получения дополнительной информации обратитесь к
Brake System Bleeding (206-00 Brake System - General
Information). Для получения дополнительной информации о
братитесь к Brake System Pressure Bleeding (206-00 Brake System
- General Information).
11. Каждые 6 лет или 144000 км: Замените все гибкие
шланги тормозной системы.
Электронный стояночный тормоз
ВНИМАНИЕ: В случае автомобилей,
эксплуатируемых в тяжелых условиях, следующие операции
техобслуживания должны выполняться каждые 3 месяца или 6000 км.
1. Проверьте регулировку электронного стояночного
тормоза. Для получения дополнительной информации обратитесь к
Parking Brake Shoe and Lining Adjustment (206-05 Parking Brake
and Actuation).
2. Автомобили, эксплуатируемые в тяжелых условиях:
Проверьте состояние электронного стояночного тормоза.
Датчики скорости колес
ВНИМАНИЕ: В случае автомобилей,
эксплуатируемых в тяжелых условиях, следующая операция
техобслуживания должна выполняться каждые 3 месяца или 6000 км.
1. Проверьте жгуты проводов датчиков скорости колес на
предмет повреждений.
Фильтрующий элемент топливного фильтра
ВНИМАНИЕ: В случае автомобилей,
эксплуатируемых в тяжелых условиях, следующая операция
техобслуживания должна выполняться каждые 12 месяцев или 24000
км.
1. Каждые 2 года или 48000 км: Замените фильтрующий элемент
топливного фильтра. Для получения дополнительной информации
обратитесь к Fuel Filter Element - VIN Range: SALLA000304->END
OF 06MY (310-01C). Для получения дополнительной информации о
братитесь к Fuel Filter Element - VIN Range: 07 MODEL
YEAR->CURRENT (310-01C).
Топливный отстойник
ВНИМАНИЕ: В случае автомобилей,
эксплуатируемых в тяжелых условиях, следующая операция
техобслуживания должна выполняться каждые 3 месяца или 6000 км.
1. Слейте топливо из топливного отстойника. Для получения
дополнительной информации обратитесь к Diesel Filter Water
Drain-Off (310-00).
Радиатор/промежуточный охладитель и вентилятор системы охлаждения
ВНИМАНИЕ: Автомобили, эксплуатируемые в
тяжелых условиях:
1. Осмотрите радиатор/промежуточный охладитель на наличие
внешних засорений, крыльчатку вентилятора - на наличие
повреждений.
2. Удалите грязь из промежуточного охладителя посредством
шланга низкого давления.
Пневматическая подвеска
1. Каждые 5 лет или 120000 км - Автомобили,
эксплуатируемые в тяжелых условиях: Замените фильтр компрессора
пневматической подвески. Для получения дополнительной информации
обратитесь к Air Suspension Air Filter (204-05 Vehicle Dynamic
Suspension).
Замки и петли дверей
1. Проверьте работу замков всех дверей, капота и крышки
заливной горловины топливного бака.
2. Смажьте ограничители открывания всех дверей, замок
капота и замок крышки заливной горловины топливного бака.
Воздушный фильтр
ВНИМАНИЕ: В случае автомобилей,
эксплуатируемых в тяжелых условиях, следующая операция
техобслуживания должна выполняться каждые 3 месяца или 6000 км.
1. Каждые 3 года или 72000 км: Замените фильтрующий
элемент воздушного фильтра. Для получения дополнительной
информации обратитесь к Air Cleaner Element (303-12 Intake Air
Distribution and Filtering - 2.7L Diesel).
Крепления подвески и кузова
1. Убедитесь в отсутствии люфта во всех сайлент-блоках
подвески и кузова.
2. Проверьте состояние резиновых чехлов и пыльников
подвески.
Топливная система
1. Проверьте трубопроводы, шланги и соединения топливной
системы на предмет утечек, коррозии и износа от трения.
Жгуты электропроводки
1. Проверьте все жгуты электропроводки на предмет износа
от трения.
Утечки масла/топлива
1. Убедитесь в отсутствии утечек масла/топлива.
Система выпуска отработавших газов
1. Проверьте систему выпуска отработавших газов на
наличие утечек, повреждений, а также на предмет надежности
соединений.
Усилитель рулевого управления
1. Проверьте состояние крепления шаровых шарниров тяги
рулевого управления с усилителем, защитных чехлов, шаровых
шарниров и пыльников.
2. Проверьте трубопроводы, шланги и соединения системы
усилителя рулевого управления на предмет износа от трения,
утечек и коррозии.
Сцепление
1. Проверьте трубопроводы и соединения системы
гидропривода сцепления на наличие перетирания, утечек и
коррозии.
Лампа (лампы) неисправности
1. Если включилась лампа (лампы) неисправности, проверьте
соответствующую систему при помощи прибора Т4 и сообщите о
результатах.
Дорожное испытание
1. Выполните дорожное испытание автомобиля. Для получения
дополнительной информации обратитесь к Road/Roller Testing
(100-00 General Information).
