Общие сведения
ПРЕДОСТЕРЕЖЕНИЕ: При подъеме автомобиля необходимо соблюдать следующие инструкции:
- Автомобиль должен стоять на ровной и твёрдой поверхности.
- Задействуйте стояночный тормоз.
- Переведите селектор автоматической коробки передач в положение "Р" (стоянка) или включите первую передачу механической коробки передач и выберите режим "Н" (верхний диапазон) раздаточной коробки.
ПРЕДОСТЕРЕЖЕНИЕ: При необходимости отсоединения приводного вала (валов) нужно поднять автомобиль до отрыва всех четырех колес от земли, чтобы можно было провернуть вал (валы). НЕ ИСПОЛЬЗУЙТЕ домкрат клиента и убедитесь, что автомобиль надежно стоит на опорах для мостов. Когда автомобиль будет поднят, потребуется перевести селектор автоматической коробки передач в положение "N" (нейтраль), чтобы можно было провернуть приводной вал (валы).
ВНИМАНИЕ: Во избежание повреждения деталей, расположенных на днище, необходимо соблюдать следующие требования:
ВНИМАНИЕ: Запрещается ставить домкраты или подставки под следующими деталями:
- Любые элементы кузова, кроме разрешенных мест поддомкрачивания или подъема
- Бампера
- Топливопроводы
- Топливный бак
- Тормозные трубопроводы
- Рычаги передней или задней подвески
- Рулевые тяги
- Раздаточная коробка
- Передний или задний дифференциал
- Коробка передач
- Масляный поддон двигателя - см. примечание ниже
ПРИМЕЧАНИЕ: При некоторых ремонтных операциях может потребоваться установка подставки под масляный поддон двигателя. В этом случае для защиты масляного поддона на шток домкрата необходимо поместить деревянный или резиновый брусок.
Штатный домкрат
Домкрат, прилагаемый к автомобилю, предназначен для использования только в экстренном случае для замены колеса с проколотой шиной. ЗАПРЕЩАЕТСЯ использовать этот домкрат для каких-либо иных целей. Места установки домкрата и последовательность действий приведены в Инструкции по эксплуатации автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ: Запрещается проведение каких-либо работ на автомобиле, установленном только на домкрате.
Гидравлический домкрат
Для использования годятся только гидравлические домкраты с разрешённой нагрузкой не менее 1500 кг (3300 фунтов).
ПРЕДОСТЕРЕЖЕНИЕ: Не начинайте работы снизу автомобиля, вывешенного на домкрате, если в предусмотренных местах не были установлены подставки под мосты.
ПРЕДОСТЕРЕЖЕНИЕ: При подъёме автомобиля устанавливайте под колёса противооткатные упоры. Не следует полагаться на стояночный тормоз - после отрыва колёс задней оси он может не работать.
Подъём автомобиля и установка подставок
Для облегчения работ по подъему автомобиля на приведённых ниже рисунках показаны точки поддомкрачивания.
Подъём передней части автомобиля
Задействуйте стояночный тормоз. Переведите селектор автоматической коробки передач в положение "P" (стоянка).
ПРЕДОСТЕРЕЖЕНИЕ: При подъёме передней части автомобиля всегда устанавливайте противооткатные упоры под задние колёса автомобиля.
Установите шток гидравлического подъёмника по центру углубления нижнего щитка двигателя.
ПРИМЕЧАНИЕ: Если нижний щиток двигателя снят, установите шток гидравлического подъёмника по центру поперечины переднего подрамника.

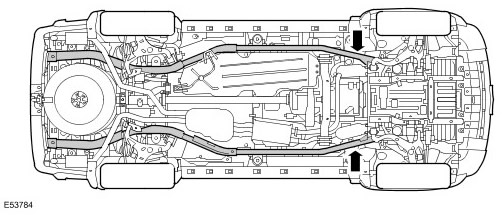

Когда автомобиль будет поднят на необходимую высоту, установите подставки под мосты, как показано на рисунке.
ВНИМАНИЕ: Для предотвращения повреждения продольных балок проложите между ними и подставками бруски из соответствующего материала.
Аккуратно опустите шток домкрата - автомобиль должен плавно опуститься на подставки.
ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ снизу автомобиля ещё раз убедитесь в правильности установки подставок и надёжности крепления автомобиля на подставках.
Для снятия автомобиля с подставок проделайте указанные операции в обратном порядке.
Подъём задней части автомобиля
Переведите селектор автоматической коробки передач в положение "P" (стоянка).
ПРЕДОСТЕРЕЖЕНИЕ: При подъёме передней части автомобиля всегда устанавливайте противооткатные упоры под передние колеса.
Установите шток гидравлического подъёмника по центру поперечины заднего подрамника, как показано на иллюстрации.
ВНИМАНИЕ: Во избежание повреждения теплозащитного экрана убедитесь, что шток домкрата имеет подходящий размер. Не рекомендуется ставить проставку между штоком домкрата и поперечиной заднего подрамника, поскольку это может нарушить стабильность положения автомобиля.

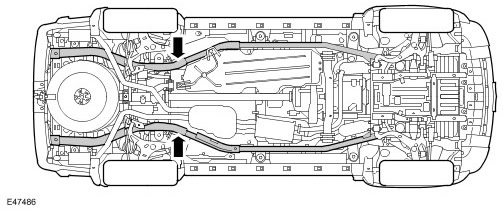

Подняв автомобиль на нужную высоту, установите подставки под мосты, как показано на рисунке.
ВНИМАНИЕ: Для предотвращения повреждения продольных балок проложите между ними и подставками бруски из подходящего материала.
Аккуратно опустите шток домкрата - автомобиль должен плавно опуститься на подставки.
ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ снизу автомобиля ещё раз убедитесь в в правильности установки подставок и надёжности крепления автомобиля на подставках.
Для снятия автомобиля с подставок проделайте указанные операции в обратном порядке.
Подъем автомобиля - одно колесо/одна сторона
Задействуйте стояночный тормоз. Переведите селектор автоматической коробки передач в положение "P" (стоянка).
ПРЕДОСТЕРЕЖЕНИЕ: Всегда устанавливайте противооткатные башмаки под колеса, которые не будут отрываться от земли.

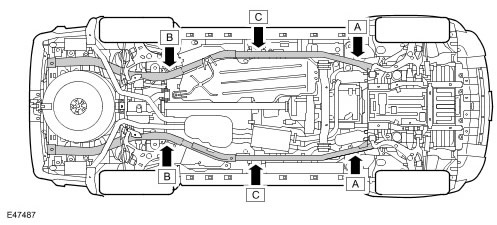

- Одно переднее колесо - установите шток гидравлического домкрата под продольную балку с поднимаемой стороны в точке "A"
- Одно заднее колесо - установите шток гидравлического домкрата под продольную балку с поднимаемой стороны в точке "В"
- Переднее и заднее колесо - ОДНА С ТОРОНА - установите шток гидравлического домкрата под продольную балку с поднимаемой стороны в точке "С"
ПРИМЕЧАНИЕ: Точка "C" находится на одной линии с опорой кузова №3.

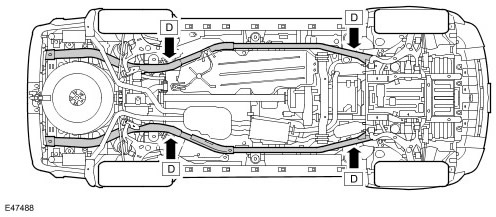

Подняв автомобиль на нужную высоту, установите подставку(и) под продольную балку и рядом со штоком домкрата в соответствующей точке (точках) D.
ВНИМАНИЕ: Для предотвращения повреждения продольных балок проложите между ними и подставками бруски из подходящего материала.
Аккуратно опустите шток домкрата - автомобиль должен плавно опуститься на подставки.
ПРЕДОСТЕРЕЖЕНИЕ: Перед началом работ снизу автомобиля ещё раз убедитесь в правильности установки подставок и надёжности крепления автомобиля на подставках.
Для снятия автомобиля с подставок проделайте указанные операции в обратном порядке.
