Freelander 2. Наружная ручка задней двери



ПРИМЕЧАНИЕ: Если снятие наружной ручки выполняется вместе со снятием других внутренних элементов двери, рекомендуется освободить наружную ручку двери и крышку винта изнутри двери после снятия набивки отделки двери, стеклоподъемника и электродвигателя.



Снятие

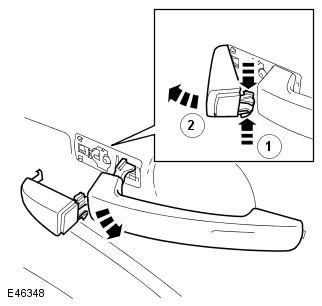

1. Отпустите два зажима.

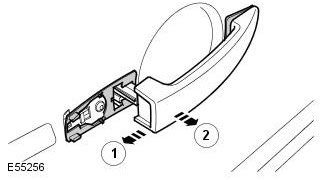

2. Для снятия наружной ручки задней двери без снятия набивки отделки двери.

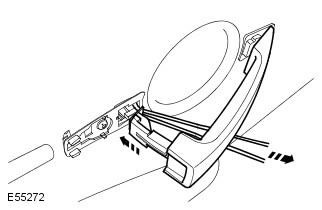

3. Для снятия наружной ручки задней двери после снятия набивки отделки двери и стеклоподъемника.








Установка


1. При установке выполните процедуру снятия в обратной последовательности.

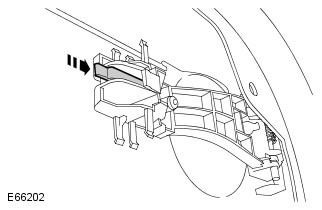

2. Проволокой соответствующей длины удерживайте рычаг замка в подпружиненном состоянии, нажимая при этом на наружную ручку.





















Freelander 2. Цилиндр замка двери




ПРИМЕЧАНИЕ: Данная процедура предусматривает снятие и установку только цилиндра замка двери. Цилиндры замка зажигания и замков дверей подлежат замене в комплекте.



Снятие

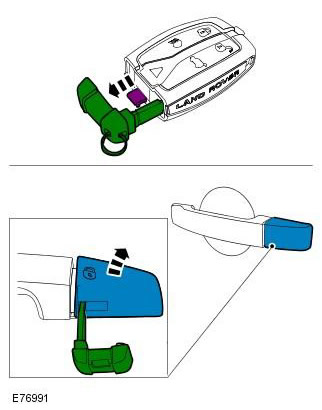

1.




2. ПРИМЕЧАНИЕ: Выверните винт только настолько, чтобы отпустить элемент.








Установка


1. При установке выполните процедуру снятия в обратной последовательности.
