Снятие
1. Отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите электродвигатель в сборе со стеклоподъемником. Обратитесь к процедуре: Стеклоподъемник и электродвигатель стеклоподъемника окна передней двери(501-11 Стекла, рамы и механизмы, Снятие и установка).
3. Снимите наружную ручку передней двери. Обратитесь к процедуре: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).

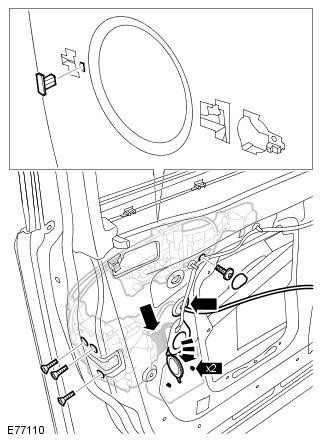

ПРЕДОСТЕРЕЖЕНИЕ: Освободите наружную ручку двери и зажимы крышек винтов с внутренней стороны двери.
4. Освободите трос дистанционного управления.
5. Освободите механизм наружной ручки двери.
6. Снимите защелку передней двери в сборе.

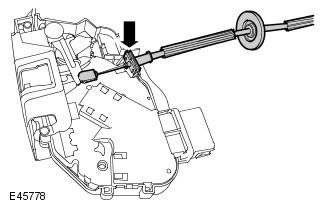

7. Снимите трос дистанционного управления защелкой замка двери.
ПРИМЕЧАНИЕ: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

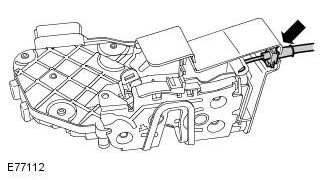

8. Отсоедините трос механизма наружной ручки двери от защелки двери.

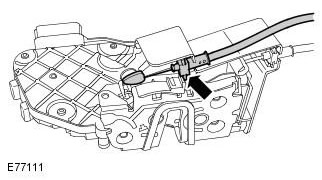

9. Левая сторона: Отсоедините трос цилиндра замка двери от защелки двери.
Установка
1. Левая сторона: Подсоедините трос цилиндра замка двери к защелке двери.
2. Присоедините трос механизма наружной ручки двери к защелке двери.
3. Установите трос дистанционного управления на защелку двери.
4.

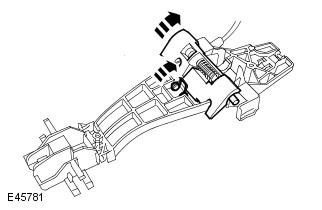

- Отрегулируйте механизм наружной ручки двери.
- Поверните рычаг.
- Введите в зацепление хвостовик.
5. Установите защелку двери и затяните винты. Момент затяжки: 10 Nm
6. Установите механизм наружной ручки двери.
7. Расположите трос дистанционного управления на двери.
8. Установите наружную ручку передней двери. Обратитесь к процедуре: Наружная ручка передней двери (501-14 Ручки, замки, защелки и системы входа, Снятие и установка).
9. Установите электродвигатель в сборе со стеклоподъемником. Обратитесь к процедуре: Стеклоподъемник и электродвигатель стеклоподъемника окна передней двери(501-11 Стекла, рамы и механизмы, Снятие и установка).
10. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
