Снятие
1. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
ПРЕДОСТЕРЕЖЕНИЕ: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.
2. Снимите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).
3. Откачайте жидкость из бачка усилителя рулевого управления.
ПРЕДУПРЕЖДЕНИЕ: Жидкость для гидроусилителя рулевого управления крайне огнеопасна. Убедитесь, что жидкость гидроусилителя рулевого управления не пролита на двигатель, а крышка бачка для рабочей жидкости плотно закрыта.

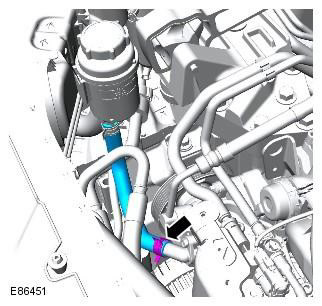

4. Поставьте емкость для сбора вытекающего масла.

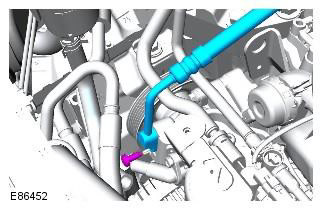

Подготовьтесь к сбору проливаемой жидкости. Очистите зону вокруг элемента и удалите из нее посторонний материал. Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

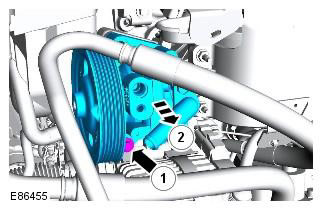

5. Подготовьтесь к сбору проливаемой жидкости. Очистите зону вокруг элемента и удалите из нее посторонний материал. Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

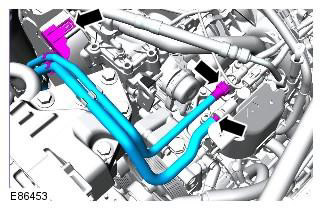

6. Подготовьтесь к сбору проливаемого топлива. Очистите зону вокруг элемента и удалите из нее посторонний материал. Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.
Установка

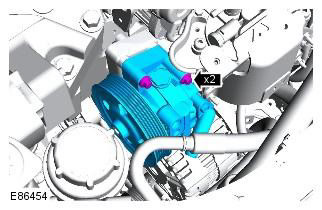

1. Установите насос усилителя рулевого управления. Момент затяжки: 24 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите сопрягаемые поверхности от инородного материала.
2. Подсоедините топливопроводы.
3. Присоедините магистраль высокого давления рулевого усилителя к насосу рулевого усилителя. Момент затяжки: 20 Nm
4. Подсоедините бачок усилителя рулевого управления к шлангу насоса рулевого управления.
5. Установите ремень привода вспомогательных агрегатов. Обратитесь к процедуре: Ремень привода аксессуаров (303-05B Привод аксессуаров - 2.2L Duratorq - Td4, Снятие и установка).
6. Установите защиту двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
7. Заправьте рабочей жидкостью систему усилителя рулевого управления и удалите из системы воздух. Обратитесь к процедуре: Удаление воздуха из системы усилителя рулевого управления (211-00 Система рулевого управления - Общая информация, Общие процедуры).
