1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
3. Поднимите автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

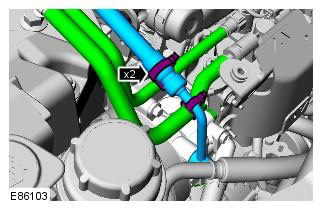

4. Снимите и утилизируйте две проволочные стяжки.
5. Откачайте рабочую жидкость из бачка усилителя рулевого управления.
ПРЕДОСТЕРЕЖЕНИЕ: Утилизируйте жидкость, вытекшую из гидроусилителя руля.
6. Положите гигроскопическую ткань для впитывания пролитого топлива.
7. Отсоедините трубопровод высокого давления рулевого усилителя.
ПРЕДОСТЕРЕЖЕНИЕ: Перед отсоединением или снятием элементов очистите зону вокруг контактных поверхностей и соединений. Всегда подпирайте автомобиль специальными подставками.
ПРИМЕЧАНИЕ: В ходе данной операции неизбежно выльется некоторое количество жидкости.
ПРИМЕЧАНИЕ: Соблюдайте осторожность во избежание загрязнения ремня привода вспомогательных агрегатов.
8. Установите уплотнительное кольцо круглого сечения.

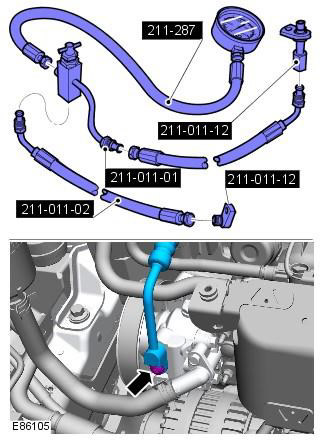

9. Установите специальный инструмент. Специальный инструмент: 211-011-12, 211-011-02, 211-011-02, 211-011-01, 211-287
10. Привяжите манометр в стороне под капотом.
11. Залейте жидкость в систему усилителя рулевого управления и удалите из системы воздух. Обратитесь к процедуре: Удаление воздуха из системы усилителя рулевого управления (211-00 Система рулевого управления - Общая информация, Общие процедуры).
ПРЕДОСТЕРЕЖЕНИЕ: Используйте только свежую жидкость из запечатанного контейнера.
12. Подсоедините провод "массы" к аккумуляторной батарее.
13. Запустите двигатель с открытым проверочным клапаном.
ПРИМЕЧАНИЕ: Проверьте элементы рулевого управления и проверочное оборудование на отсутствие протечек.
ПРИМЕЧАНИЕ: При выполнении проверки поддерживайте максимальный уровень жидкости.
ПРИМЕЧАНИЕ: Убедитесь, что система рулевого управления установлена строго прямо.
14.
- Поверните руль из одного крайнего положения в другое, выключите двигатель.
- Долейте рабочей жидкости в бачок рулевого усилителя.
15. Величины давления в системе рулевого усилителя см. в разделе, посвященном характеристикам системы рулевого управления. Обратитесь к процедуре: Спецификации (211-02 Рулевое управление с усилителем, Спецификации).
16.
- При условии, что двигатель работает на холостом ходу, поверните рулевое колесо и удерживайте его в крайнем положении.
- Запишите показание давления.
- Повторите описанную процедуру с другой стороны.
- Запишите показание давления.
ПРЕДОСТЕРЕЖЕНИЕ: Не держите рулевое колесо в крайнем положении дольше 10 секунд.
17. При условии, что двигатель работает на холостом ходу, отпустите рулевое колесо. Давление не должно превышать заданное значение.
18. Если давление выходит за пределы заданного диапазона, это свидетельствует о неисправности.
19. Чтобы определить, какой узел неисправен, насос рулевого управления или рулевая рейка, закройте проверочный клапан на время не более 5 секунд.
ПРЕДОСТЕРЕЖЕНИЕ: Если проверочный клапан будет закрыт на более продолжительное время, может сломаться насос.
20. Если измеренные значения давления выходят за упомянутый диапазон, то насос гидроусилителя подлежит замене.
21. Если максимальное давление насоса соответствует норме, ищите неисправность в рулевой рейке.
22. По завершении проверки заглушите двигатель, отсоедините провод "массы" от аккумуляторной батареи и откачайте жидкость из бачка усилителя рулевого управления.
ПРЕДОСТЕРЕЖЕНИЕ: Утилизируйте жидкость, вытекшую из гидроусилителя руля.
23. Разберите оборудование для проверки.
- Очистите контактные поверхности элементов.
- Установите новое уплотнительное кольцо круглого сечения.
- Присоедините магистраль высокого давления к насосу рулевого усилителя. Момент затяжки: 22 Nm

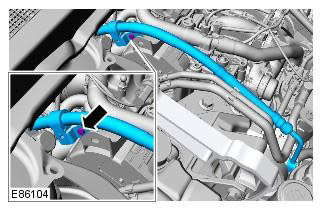

24. Закрепите опорный кронштейн трубопровода высокого давления гидроусилителя рулевого управления.
25. Закрепите топливопроводы к трубопроводам высокого давления гидроусилителя руля с помощью новых хомутов.

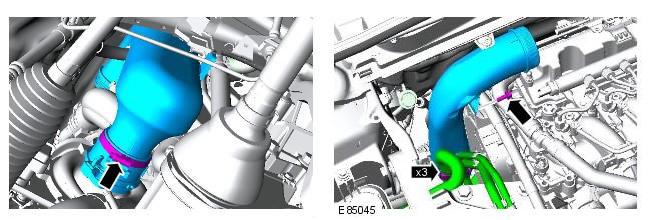

26. Установите впускной трубопровод турбокомпрессора.
27. Установите на место верхнюю крышку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).
28. Подсоедините провод "массы" к аккумуляторной батарее. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
29. Залейте жидкость в систему усилителя рулевого управления и удалите из системы воздух. Обратитесь к процедуре: Удаление воздуха из системы усилителя рулевого управления (211-00 Система рулевого управления - Общая информация, Общие процедуры).
ПРЕДОСТЕРЕЖЕНИЕ: Используйте только свежую жидкость из запечатанного контейнера.
