ПРИМЕЧАНИЕ: Защитная втулка для уплотнения - это не специальный инструмент, но она присутствует в каталоге запасных частей.
Снятие
1. Снимите панель накопительной камеры. Обратитесь к процедуре: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).

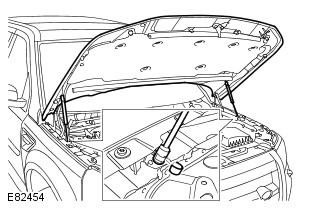

2. Высвободите опорные стойки капота и зафиксируйте капот в вертикальном положении.
3. Поднимите и подоприте автомобиль.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
4. Снимите колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
5. Момент затяжки: 60 Nm
ПРЕДУПРЕЖДЕНИЕ: Используйте новую гайку.

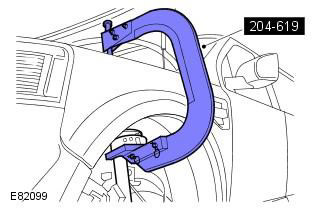

6. Сожмите пружину в сборе с амортизатором. Специальный инструмент(ы): 204-619
ПРИМЕЧАНИЕ: Для выполнения действий по этому пункту требуется помощь второго механика.

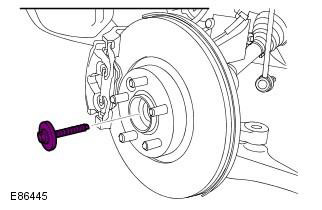

7. Момент затяжки: Этап 1: 45 Nm. Этап 2: 60°
ПРЕДУПРЕЖДЕНИЕ: Используйте новый болт.

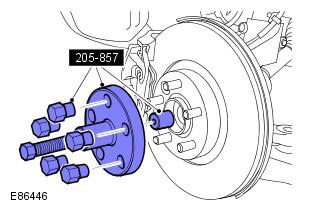

8. Частично высвободите полуось из опоры ступицы. Специальный инструмент: 205-857

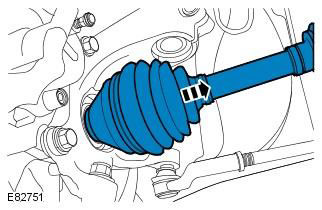

9. Частично высвободите полуось из опоры ступицы.
ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения шарового шарнира не допускайте, чтобы полуось висела, не закрепленная с одной стороны.

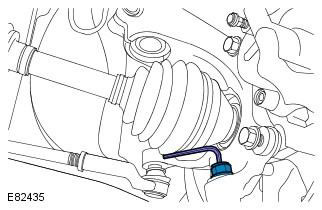

10. Момент затяжки: 100 Nm
ПРЕДУПРЕЖДЕНИЕ: Установите новую гайку шарового шарнира нижнего рычага подвески.
ПРЕДОСТЕРЕЖЕНИЕ: Не допускайте проворачивания шара шарового шарнира.

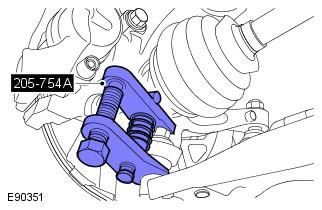

11. Специальный инструмент: 205-754A

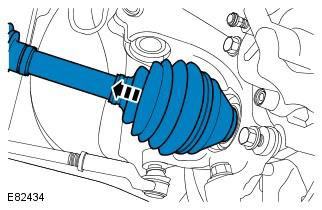

12. Извлеките полуось из опоры ступицы.
ПРЕДОСТЕРЕЖЕНИЕ: Не используйте молоток, чтобы отделить полуось от ступицы в сборе, несоблюдение этого указания может привести к повреждению полуоси.

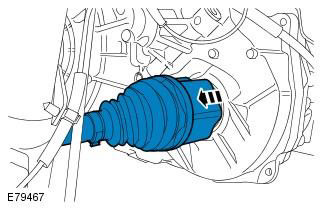

13. ПРЕДУПРЕЖДЕНИЕ: Механическая коробка передач: Вытекание жидкости неизбежно, используйте впитывающую ткань или установите емкость для сбора жидкости.
Установка

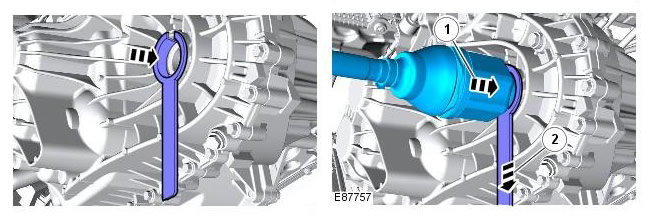

1. Во избежание повреждения масляного уплотнения используйте защитную втулку при установке полуоси в коробку передач. Это не специальный инструмент, но она присутствует в каталоге запасных частей.
ПРИМЕЧАНИЕ: Не вставляйте полуось до конца, пока не будет снята защита масляного уплотнения.
2. При установке выполните процедуру снятия в обратной последовательности.
Затяните гайку полуоси от руки.
Не используйте пневматический инструмент для установки гайки. Невыполнение этого указания может привести к повреждению данного компонента.
3. Только автомобили с механической коробкой передач: Проверьте уровень трансмиссионной жидкости и при необходимости долейте жидкость. Обратитесь к процедуре: Проверка уровня трансмиссионной жидкости (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Общие процедуры).
