Freelander 2. Управление скоростью двигателя 2.2L Duratorq Td4





Описание и принцип действия

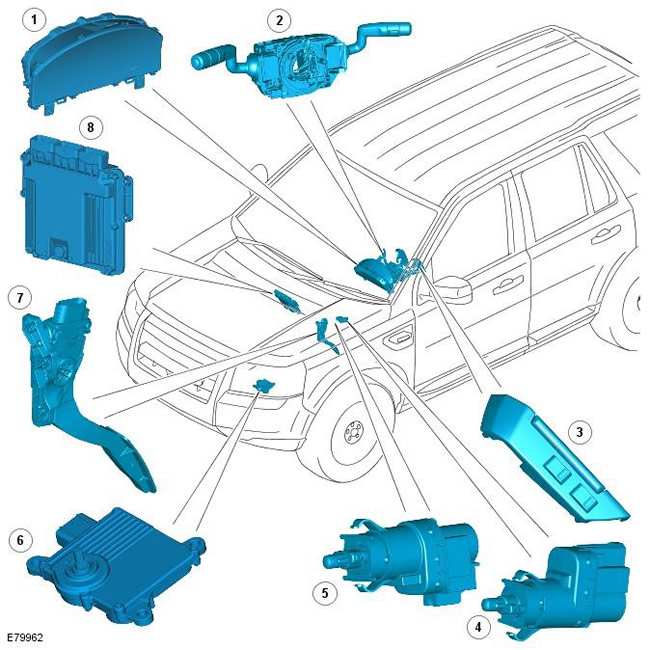

Поз. № запасной части Наименование
1 - Щиток приборов
2 - Часовая пружина
3 - Переключатели круиз-контроля на рулевом колесе
4 - Переключатель блокировки круиз-контроля
5 - Переключатель стоп-сигналов
6 - модуль управления коробки передач (TCM)
7 - - положение педали акселератора (APP)
8 - модуль управления двигателем (ECM)

Система круиз-контроля поддерживает заданную скорость, выбранную водителем, до момента приостановления или отмены, также по команде водителя; системой управляет модуль ECM.

В систему круиз-контроля входят следующие элементы:
  • Переключатель задания скорости +/-.
  • Переключатель ВОЗОБНОВЛЕНИЯ.
  • Переключатель ОТМЕНЫ.

Кроме этого, система использует:
  • Модуль ECM
  • Переключатель стоп-сигналов
  • Датчик APP
  • Переключатель сцепления

Модуль ECM контролирует заданную скорость, изменяя частоту вращения коленчатого вала/крутящий момент двигателя и запрашивая переключение на другую передач (только в вариантах с АКПП).

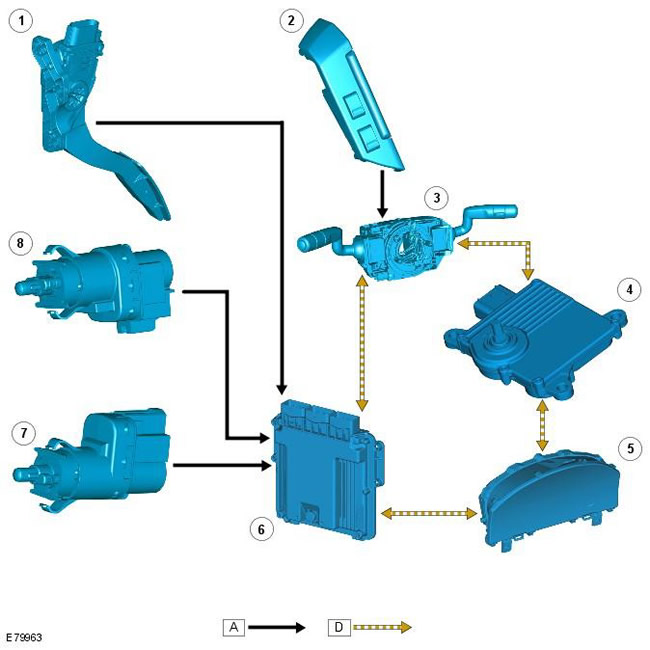

Freelander 2. Схема управления двигателя 2.2L Duratorq Td4








ПРИМЕЧАНИЕ: A = Жесткое соединение; D = высокоскоростная шина (локальной сети контроллеров) (CAN)


Поз. № запасной части Наименование
1 - APP
2 - Переключатели круиз-контроля на рулевом колесе
3 - Часовая пружина
4 - TCM
5 - Щиток приборов
6 - ECM
7 - Переключатель стоп-сигналов
8 - Переключатель блокировки круиз-контроля









Freelander 2. Переключатель системы управления скоростью двигателя 2.2L Duratorq Td4





Снятие


1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Specifications (414-00, Спецификации).

2. Обезопасьте систему SRS. Обратитесь к процедуре: Supplemental Restraint System (SRS) Depowering and Repowering (501-20, Общие процедуры).

3. Снимите модуль подушки безопасности водителя. Обратитесь к процедуре: Driver Air Bag Module (501-20, Снятие и установка).

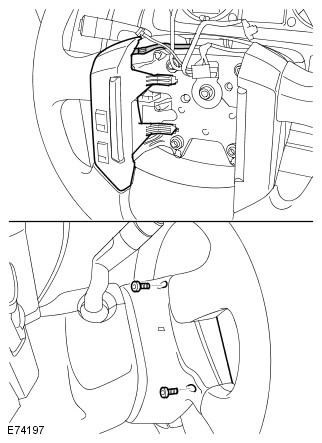

4. Выверните 2 винта типа Torx. Расстыкуйте электрический разъем.








Установка


1. Установите элементы на место, действуя в обратной последовательности.
