Freelander 2. Датчик уровня топлива двигателя 2.2L Duratorq Td4




ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.



Снятие


1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите топливный насос в блоке с датчиком указателя уровня топлива. Обратитесь к процедуре: Топливный насос и блок подачи топлива (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).

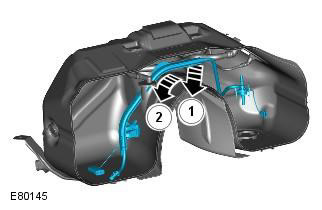

4. Снимите левый датчик уровня топлива.








Установка


Установите элементы на место, действуя в обратной последовательности.















Freelander 2. Заливной патрубок топливного бака двигателя 2.2L Duratorq Td4



ПРИМЕЧАНИЕ: Описание процедуры снятия в этой инструкции может содержать описание действий по установке.



Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.
2. Снимите заднее колесо. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

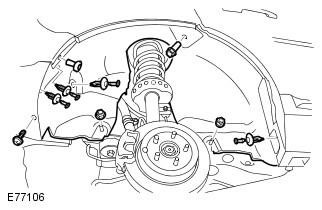

3.

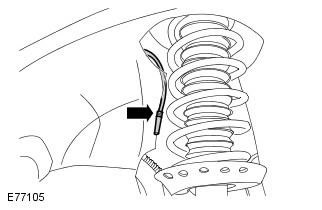

4.





5.

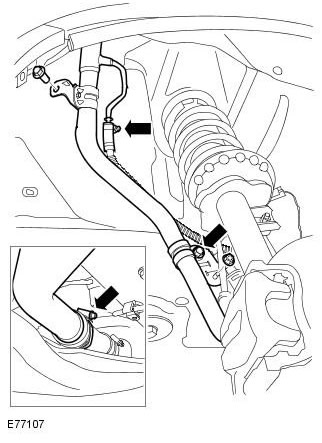

6. Отверните гайку и выверните болт крепления заливного патрубка топливного бака к кузову. Момент затяжки: 10 Nm






7. Высвободите нижний кронштейн крепления заливного патрубка топливного бака. Момент затяжки: 10 Nm

8. Отпустите хомут и отсоедините шланг заливного патрубка от топливного бака.

9. Отпустите хомут и отсоедините вентиляционный шланг заливного патрубка.

10. Момент затяжки: 10 Nm








Установка


1. При установке выполните процедуру снятия в обратной последовательности.
