Freelander 2. Маслоотделитель системы вентиляции картера двигателя двигателя 2.2L Duratorq Td4




Заглушите все отверстия. Используйте новые колпачки. Очистите зону вокруг элемента и удалите из нее посторонний материал.



Снятие


1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите корпус дроссельной заслонки. Обратитесь к процедуре: Корпус дроссельной заслонки (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).


4.





5.




6. Отбракуйте компонент. Заглушите все отверстия.







7.





8.





9.




10. Снимите фильтр очистки топлива. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).


11.





12.





13.





14.





15.





16.





17.





18.






Установка

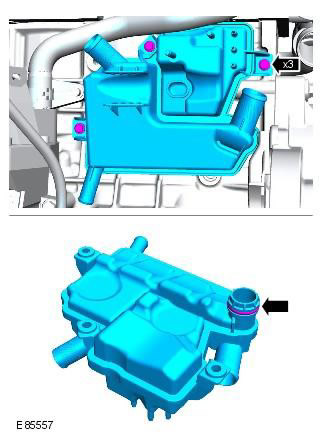

1. Установите маслоотделитель вентиляции картера двигателя. Момент затяжки: 10 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Необходимо установить новое кольцевое уплотнение.

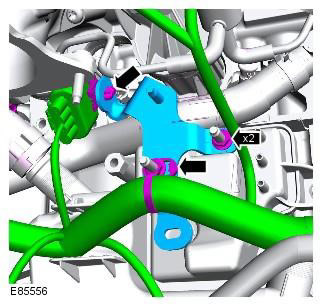

2. Установите маслоотделитель вентиляции картера двигателя, кронштейн жгута электропроводки. Момент затяжки: 10 Nm

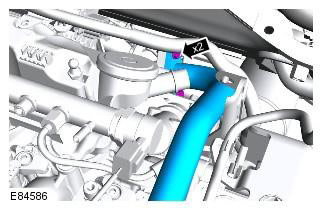

3. Подсоедините шланги вентиляции картера.

ПРИМЕЧАНИЕ: Установите новые зажимы крепления.

4. Установите маслоотделитель вентиляции картера двигателя на кронштейн блока цилиндров. Момент затяжки: M6 10 Nm. M8 25 Nm

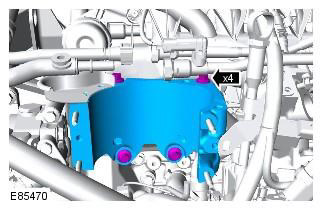

5. Установите кронштейны топливного фильтра. Момент затяжки: 25 Nm

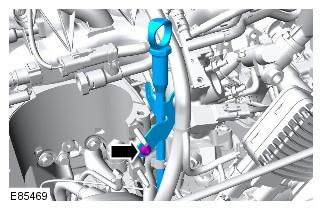

6. Подсоедините трубку щупа указателя уровня масла. Момент затяжки: 10 Nm

7. Установите топливный фильтр. Обратитесь к процедуре: Топливный фильтр (310-01B Топливный бак и топливные магистрали - 2.2L Duratorq - Td4, Снятие и установка).

8. Установите маслоналивную трубку двигателя. Момент затяжки: 10 Nm

ПРИМЕЧАНИЕ: Установите новый зажим.

9. Установите на место адаптер впускного коллектора. Момент затяжки: 6 Nm

10. Установите адаптер впускного коллектора, кронштейн жгута электропроводки. Момент затяжки: 10 Nm

11. Установите трубопровод EGR. Момент затяжки: 10 Nm

Установите новый элемент. Очистите сопрягаемые поверхности от инородного материала.

12. Установите вентиляционный трубопровод.

13. Установите корпус дроссельной заслонки. Обратитесь к процедуре: Корпус дроссельной заслонки (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).

14. Подсоедините провод массы к аккумулятору. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
