Freelander 2. Указатель DTC свечей подогрева двигателя 2.2L Duratorq Td4




ПРИМЕЧАНИЕ: Если подозревается модуль управления или элемент и на автомобиль продолжают распространяться гарантийные обязательства изготовителя, перед установкой нового модуля/ элемента обратитесь к руководству по гарантиям (подраздел B1.2), или определите, есть ли какая-либо находящаяся в действии ранее одобренная специальная программа.

ПРИМЕЧАНИЕ: Универсальные сканирующие приборы не могут считывать перечисленные коды или могут считывать только 5-значные коды. Сопоставьте 5 цифр со сканирующего прибора с первыми 5-ю цифрами указанного в перечне 7-значного кода, чтобы идентифицировать неисправность (последние 2 цифры дают дополнительную информацию, считываемую диагностической системой, одобренной изготовителем).

ПРИМЕЧАНИЕ: При выполнении проверок напряжения или сопротивления всегда используйте цифровой мультиметр (DMM) с точностью до трех десятичных разрядов и с современным калибровочным сертификатом. Когда проверке сопротивления всегда учитывайте сопротивление проводов DMM.

ПРИМЕЧАНИЕ: Перед началом диагностических программ с использованием Pinpoint-тестов проверьте и устраните основные неисправности.

ПРИМЕЧАНИЕ: Осмотрите электрические разъемы на наличие признаков проникновения воды, а их штыри - на наличие повреждений и/ или следов коррозии.

ПРИМЕЧАНИЕ: Если зарегистрированы коды DTC, а после выполнения Pinpoint-тестов неисправность отсутствует, причиной может быть периодически возникающая проблема. Обязательно проверяйте наличие незатянутых соединений и корродированных контактов.


DTC Описание Возможная причина Действие
P038000 Электрическая цепь A свечей подогрева/ отопителя Неисправность системы свечей подогрева - неисправность свечи подогрева, неисправность реле, короткое замыкание в свече подогрева или превышение силы тока Выполните Pinpoint-тесты, соответствующую этому коду DTC, используя диагностическую систему, одобренную изготовителем.
P038300 Низкое напряжение в электрической цепи управления модуля управления свечами подогрева Электрическая цепь управления реле свечей подогрева - короткое замыкание на массу Обратитесь к электрическим схемам и проверьте электрическую цепь реле свечей подогрева на наличие короткого замыкания на массу
P038400 Высокое напряжение в электрической цепи управления модуля управления свечами подогрева Электрическая цепь управления реле свечей подогрева - короткое замыкание на + аккумулятора Обратитесь к электрическим схемам и проверьте электрическую цепь реле свечей подогрева на наличие короткого замыкания на + аккумулятора
P138A00 Проблемы с рабочим диапазоном/ характеристиками электрической цепи управления модуля управления свечами подогрева Повышенная температура реле свечей подогрева Выполните Pinpoint-тесты, соответствующую этому коду DTC, используя диагностическую систему, одобренную изготовителем.
P138B00 Напряжение в системе модуля управления свечами подогрева Неисправность системы свечей подогрева - короткое замыкание в свече подогрева, превышение силы тока или заедание в реле Выполните Pinpoint-тесты, соответствующую этому коду DTC, используя диагностическую систему, одобренную изготовителем.







Freelander 2. Свечи предпускового подогрева двигателя 2.2L Duratorq Td4




ПРЕДОСТЕРЕЖЕНИЕ: При обращении с данными элементами необходимо соблюдать предельную чистоту.

ПРИМЕЧАНИЕ: Цилиндры двигателя TD4 пронумерованы, начиная с задней части двигателя (с задней части коробки передач). Поэтому цилиндр номер 1 и форсунка номер 1 расположены в задней части двигателя.

ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Снятие


1. Отсоедините провод массы аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите впускной коллектор. Обратитесь к процедуре: Впускной коллектор (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).

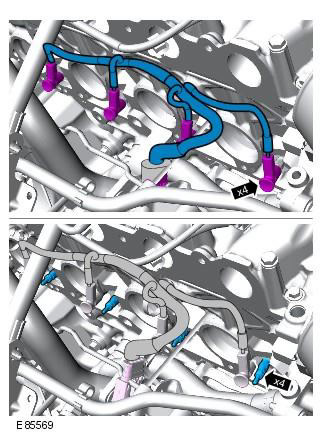

4. Момент затяжки: 10 Nm

Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.








Установка


Установка выполняется в обратном порядке.
