Freelander 2. Маховик двигателя 2.2L Duratorq Td4




Снятие


1. Отсоедините провод "массы" аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Поднимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите нажимной и ведомый диски сцепления. Обратитесь к процедуре: Ведомый и нажимной диски сцепления (308-01 Сцепление, Снятие и установка).

4. ПРИМЕЧАНИЕ: Зафиксируйте маховик.








Установка

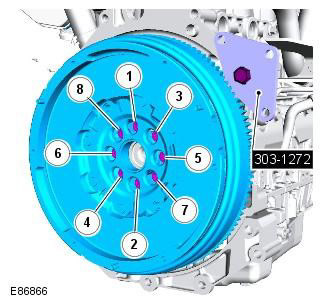

1. Момент затяжки: Этап 1: 33 Nm. Этап 2: 34°

Затяните болты в указанной последовательности. Используйте новые болты.






2. Установите ведомый и нажимной диски сцепления. Обратитесь к процедуре: Ведомый и нажимной диски сцепления (308-01 Сцепление, Снятие и установка).

3. Подсоедините провод "массы" к аккумуляторной батарее. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

















Freelander 2. Гибкий диск двигателя 2.2L Duratorq Td4




Специальный инструмент




303-1272 Locking Tool, Flywheel


ПРИМЕЧАНИЕ: На рисунке показан маховик, последовательность затяжки и расположение болтов для планшайбы аналогичны.



Снятие


1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите коробку передач и гидротрансформатор. Обратитесь к процедуре: Коробка передач - 2.2L Duratorq - Td4 (307-01 Автоматическая коробка передач/ коробка передач в блоке с ведущим мостом, Установка).

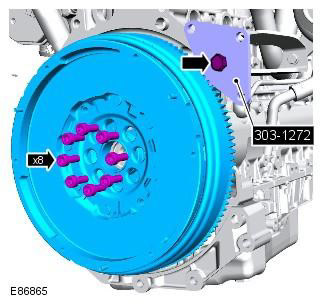

4. Специальный инструмент: 303-1272. Момент затяжки: Этап 1: 33 Nm. Этап 2: 34°

Очистите сопрягаемые поверхности от инородного материала. Используйте новые болты. Затяните болты в показанной последовательности.








Установка


При установке выполните процедуру снятия в обратной последовательности.
