Freelander 2. Выпускной коллектор двигателя 2.2L Duratorq Td4

  Главная      Автомобили - Ленд Ровер     Land Rover Freelander 2: Дизельный двигатель 2.2L Duratorq-Td4 - руководство

 поиск по сайту























содержание   ..  70  71  72  73  74  75  76  77  78  79  80  ..





Freelander 2. Выпускной коллектор двигателя 2.2L Duratorq Td4




ПРЕДУПРЕЖДЕНИЕ: При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.



Снятие


1. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите теплообменник рециркуляции отработавших газов (EGR). Обратитесь к процедуре: Охладитель системы рециркуляции отработавших газов (EGR) (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Снятие и установка).

3. Снимите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).

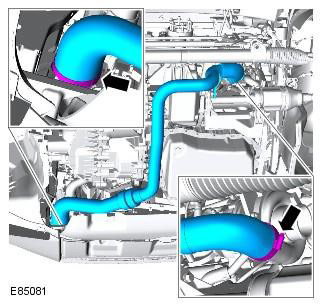

4. ПРИМЕЧАНИЕ: Заглушите все отверстия.











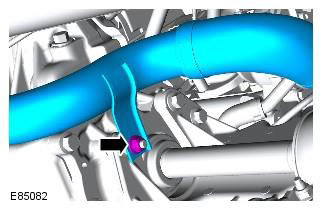

5. Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.











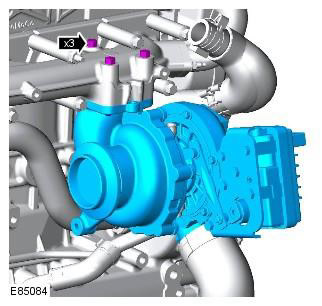

6. Отсоедините турбокомпрессор.

ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.






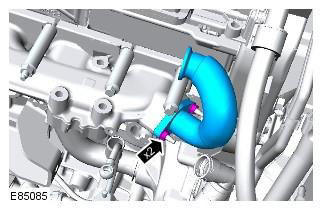

7. Снимите охладитель EGR с колена выхлопного коллектора.






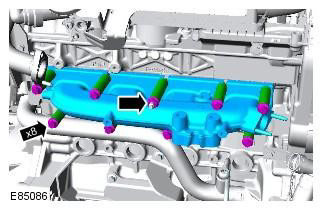

8. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите все отверстия. Используйте новые колпачки.

ПРИМЕЧАНИЕ: Отбракуйте прокладку за ненадобностью.








Установка



1.
  • Установите новую прокладку.
  • Установите выпускной коллектор.

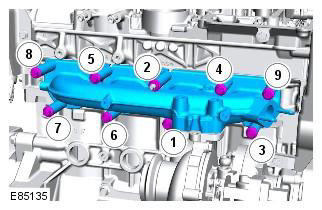

  • Равномерно и постепенно затяните болты в указанной последовательности. Момент затяжки: 25 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.






2. Установите охладитель EGR на выпускной коллектор. Момент затяжки: 10 Nm

3. Установите турбокомпрессор. Момент затяжки: 24 Nm

Используйте новые болты. При обращении с данным элементом необходимо соблюдать предельную чистоту. Перед сборкой необходимо тщательно удалить слой нагара с обеих поверхностей турбокомпрессора и выпускного коллектора.

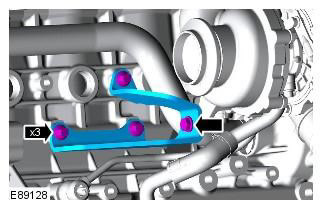

4. Установите опорный кронштейн турбокомпрессора, но на этой стадии не затягивайте болты полностью.

5. Затяните болт крепления турбокомпрессора к опорному кронштейну. Момент затяжки: 24 Nm

6. Затяните болты крепления головки цилиндров к опорному кронштейну. Момент затяжки: 24 Nm

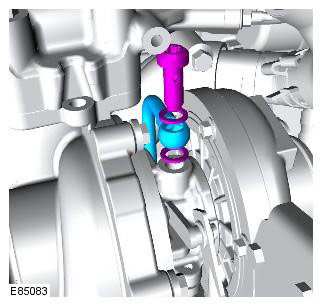

7. Подсоедините маслопровод турбокомпрессора. Момент затяжки: 24 Nm

Очистите зону вокруг элемента и удалите из нее посторонний материал. Используйте новые уплотняющие прокладки.

8. Установите выпускной трубопровод турбокомпрессора. Момент затяжки: 25 Nm

9. Установите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).

10. Установите охладитель EGR. Обратитесь к процедуре: Охладитель системы рециркуляции отработавших газов (EGR) (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Снятие и установка).

11. Проверьте уровень моторного масла и, при необходимости, долейте масла.
