Freelander 2. Крышка привода газораспределительного механизма двигателя 2.2L Duratorq Td4




ПРИМЕЧАНИЕ: Описание процедуры снятия может содержать описание действий по установке.



Снятие


1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).

2. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

3. Снимите кольцо магнитного датчика. Обратитесь к процедуре: Импульсное колесо датчика положения коленчатого вала (CKP) (303-14B Электронные органы управления - 2.2L Duratorq - Td4, Снятие и установка).

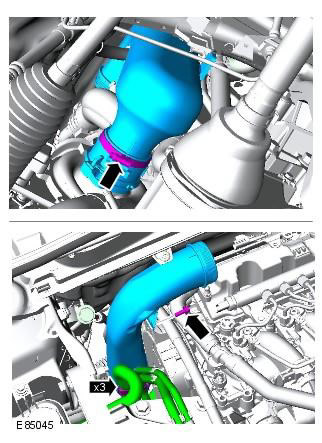

4. Снимите обшивку двигателя. Обратитесь к процедуре: Крышка двигателя - 2.2L Duratorq - Td4 (501-05 Отделка салона, Снятие и установка).

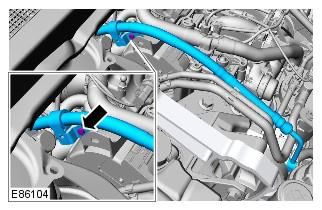

5. Момент затяжки: 7 Nm

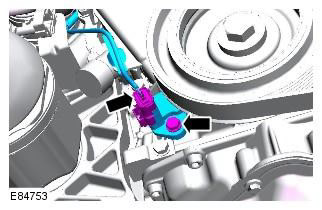

6. Момент затяжки: 7 Nm

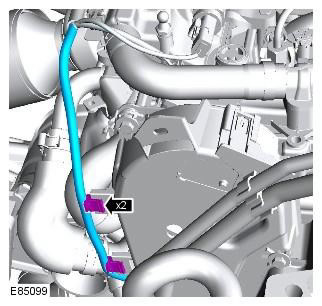

7. Момент затяжки: 6 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в правильности расположения жгутов электропроводки.

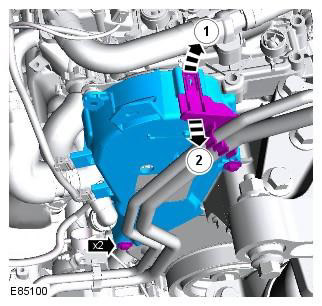

8. Момент затяжки: 6 Nm

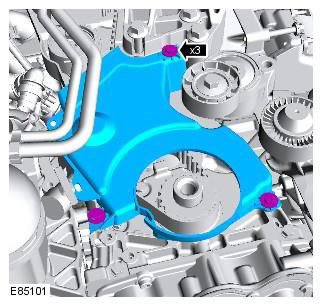

9. ПРИМЕЧАНИЕ: Не продолжайте разборку, если элемент снимается только для получения доступа.








Установка


1. Установка выполняется в обратном порядке.
