Freelander 2. Подъем автомобиля на четырехстоечном подъемнике




Автомобиль с установленными колесами


Если требуется отсоединить приводной вал (валы), следует поднять все четыре колеса над платформой, чтобы можно было провернуть вал (валы). Ознакомьтесь с указаниями по подъему в следующем разделе "Подъемник, упирающийся в раму автомобиля - четырехстоечный подъемник", затем отпустите стояночный тормоз и установите селектор в положение NEUTRAL (нейтраль).

Запрещается толкать автомобиль по платформе назад и вперед для получения доступа к креплению приводного вала.

Установите автомобиль на подъемник таким образом, чтобы передние и задние колеса автомобиля располагались на равном расстоянии от краев подъемника. Поставьте под колеса колодки, включите нейтральное положение коробки передач и, если это применимо, включите стояночный тормоз.



Подъемник, упирающийся в раму автомобиля


ПРИМЕЧАНИЕ: Чтобы автомобиль можно было правильно поднять на продольных опорах с отрывом колес от земли, потребуется изготовить по две штуки каждого вида опорных блоков по размерам, указанным на иллюстрациях. Опорная часть каждого блока должна быть изготовлена из твердого дерева или металла, а U-образная часть каждого блока - из металла. Следует обратить внимание на то, что U-образная часть каждого блока должна быть достаточно широкой, чтобы ее можно было установить на продольную опору для подъема автомобиля с отрывом колес от земли.

Размеры переднего опорного блока







Поз. № запасной части Наименование
A - 130 mm (5,118 in)
B - 160 mm (6,299 in)
C - 90 mm (3,543 in)


Размеры заднего опорного блока







Поз. № запасной части Наименование
A - 50 mm (1,1968 in)
B - 190 (7,480 in)
C - 110 (4,330 in)




Подъем автомобиля и установка подставок


1. Расположите автомобиль на подъемнике.
2. Включите стояночный тормоз.
3. Поднимите автомобиль на нужную высоту.

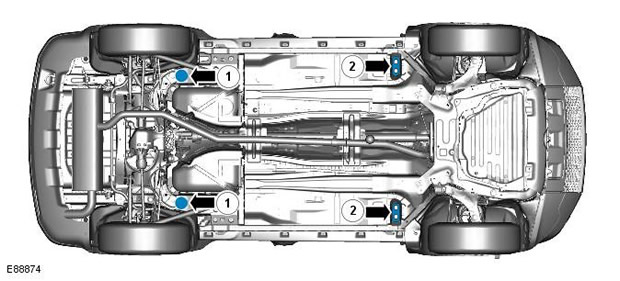

4. Заведите продольные опоры для подъема автомобиля с отрывом колес от земли под лонжероны кузова и подложите опорные блоки, как показано на рисунке.






Установите опоры для подъема автомобиля и опускайте платформу, пока опорные блоки не примут на себя весь вес автомобиля и его колеса не оторвутся от платформы.

Убедитесь, что автомобиль должным образом стоит на всех четырех блоках, что блоки по-прежнему расположены правильно и имеют хороший контакт с точками поддомкрачивания.

ПРЕДУПРЕЖДЕНИЕ: Перед продолжением работ убедитесь в неподвижности автомобиля.
