Общая информация

ПРЕДУПРЕЖДЕНИЕ: При подъеме автомобиля необходимо соблюдать следующие инструкции.

Установите автомобиль на ровной и твердой поверхности.
Затяните стояночный тормоз.
Переведите селектор автоматической коробки передач в положение 'P' - PARK.
Переведите рычаг механической коробки передач в положение 'N' - Neutral (нейтральная передача).

ПРЕДУПРЕЖДЕНИЕ: Если требуется снять приводной вал (валы), необходимо полностью поднять автомобиль, чтобы можно было провернуть вал (валы). НЕ ИСПОЛЬЗУЙТЕ домкрат клиента и убедитесь, что автомобиль надежно стоит на опорах для мостов. Когда автомобиль будет поднят, потребуется перевести селектор автоматической коробки передач в положение Neutral - 'N', чтобы можно было провернуть приводной вал (валы).

Во избежание повреждения узлов днища кузова необходимо соблюдать следующие указания:

Запрещается располагать домкраты или подставки под следующими узлами:

Любые элементы конструкции кузова, непредназначенные для поддомкрачивания или подъема
Задний подрамник
Бамперы
Топливопроводы
Топливный бак
Тормозные трубопроводы
Рычаги передней или задней подвески
Рулевые тяги
Блок заднего дифференциала
Коробка передач
Масляный поддон двигателя - см. примечание ниже

ПРИМЕЧАНИЕ: При выполнении некоторых ремонтных операций может потребоваться установка подставки под масляный поддон двигателя. В этом случае для защиты масляного поддона на опору домкрата необходимо поместить деревянный или резиновый брусок.

Гидравлический домкрат

Не начинайте работы снизу автомобиля, вывешенного на домкрате, если в предусмотренных местах не были установлены подставки под мосты.

При подъеме передней части автомобиля всегда устанавливайте противооткатные башмаки под задние колеса автомобиля.

Разрешается использование только гидравлических домкратов с минимальной грузоподъемностью не менее 1500 кг.

Подъем автомобиля и установка подставок

Для облегчения подъема автомобиля используйте рекомендуемые точки поддомкрачивания на пороге или на опоре для подкатного домкрата в задней части переднего подрамника, как показано на рисунках ниже.

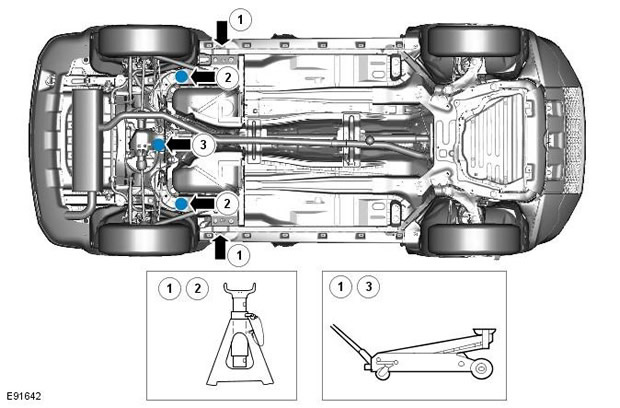

Freelander 2. Подъем передка автомобиля

ПРЕДУПРЕЖДЕНИЕ: При подъеме передней части автомобиля всегда устанавливайте противооткатные башмаки под задние колеса автомобиля.

Затяните стояночный тормоз. Переведите селектор автоматической коробки передач в положение 'P' - Park. Переведите рычаг механической коробки передач в положение 'N' - Neutral (нейтральная передача).

Установите подъемную подушку домкрата под точку поддомкрачивания в задней части переднего подрамника, поз. 3.

Подняв автомобиль на нужную высоту, осторожно опустите домкрат, чтобы автомобиль опустился на опору (опоры), поз. 1 или 2.

ПРЕДУПРЕЖДЕНИЕ: Не начинайте работы снизу автомобиля, вывешенного на домкрате, если в предусмотренных местах не были установлены подставки под мосты.

ПРЕДОСТЕРЕЖЕНИЕ: Для предотвращения повреждения подложите под порог подходящий брусок.

Для снятия автомобиля с подставок проделайте указанные операции в обратном порядке.

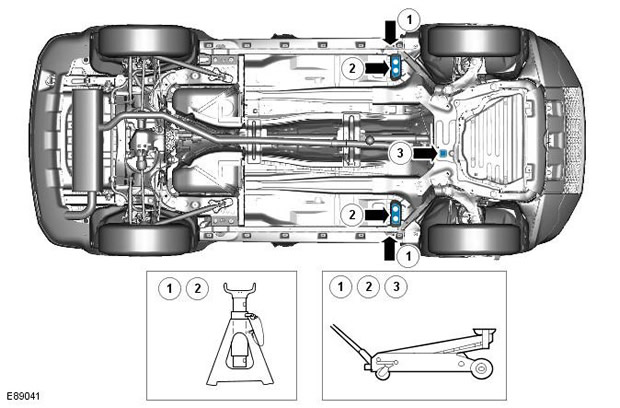

Freelander 2. Подъем задней части автомобиля

Поскольку в задней части автомобиля центральной точки поддомкрачивания нет, поднять обе стороны одновременно невозможно.

ПРЕДУПРЕЖДЕНИЕ: При подъеме передней части автомобиля всегда устанавливайте противооткатные башмаки под передние колеса.

Затяните стояночный тормоз. Переведите селектор автоматической коробки передач в положение 'P' - Park. Переведите рычаг механической коробки передач в положение 'N' - Neutral (нейтральная передача).

Установите подъемную подушку домкрата под заднюю точку поддомкрачивания, расположенную на опорном кронштейне заднего дифференциала, поз. 3.

Подняв автомобиль на нужную высоту, установите опоры как показано на рисунке и осторожно опустите домкрат, чтобы автомобиль опустился на опору (опоры), поз. 1 или 2.

ПРЕДУПРЕЖДЕНИЕ: Не начинайте работы снизу автомобиля, вывешенного на домкрате, если в предусмотренных местах не были установлены подставки под мосты.

ПРЕДОСТЕРЕЖЕНИЕ: Для предотвращения повреждения подложите под кузов подходящий брусок.

Для снятия автомобиля с подставок проделайте указанные операции в обратном порядке.

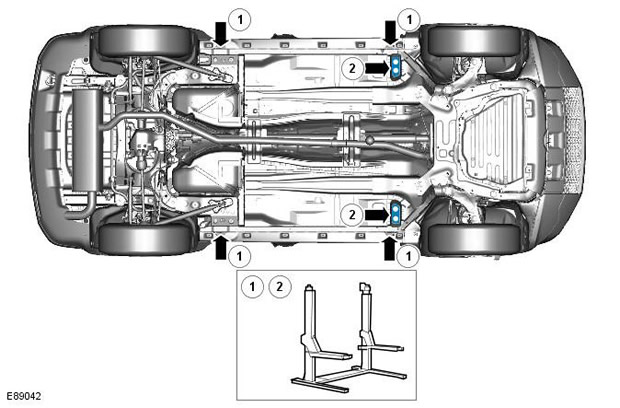

Freelander 2. Подъем автомобиля на двухстоечном подъемнике

ПРЕДУПРЕЖДЕНИЕ: Перед продолжением работ убедитесь в неподвижности автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Если требуется отсоединить приводной вал (валы), выключите стояночный тормоз и включите нейтральное положение коробки передач (N), чтобы можно было свободно вращать вал (валы), когда автомобиль будет поднят на нужную высоту.

1. Расположите автомобиль на равном удалении от колонн подъемника на уровне переднего края подушки сиденья водителя/переднего пассажира.

Поз.	№ запасной части	Наименование
1	-	Точки для двухстоечного подъемника - рекомендованные точки поддомкрачивания
2	-	Опционально: передние точки для двухстоечного подъемника - сайлент-блоки, используемые при производстве автомобиля

2. Выдвиньте подъемные рычаги и расположите подушки каждого подъемного рычага под рекомендуемыми точками.
3. Поднимите автомобиль, пока его колеса не оторвутся от земли, и убедитесь, что площадка каждой опоры подъемника по-прежнему расположена правильно.
4. Поднимите автомобиль на желаемую высоту.
5. Убедитесь, что автомобиль должным образом стоит на всех подушках подъемника, и подушки полностью соприкасаются с кузовом в рекомендованных точках.
