Выпускная система KV6

Freelander 1. Приёмная труба двигателя KV6: кроме Америки





Демонтаж

1. Снимите головку селектора автоматической коробки передач.
АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕМОНТНЫЕ РАБОТЫ, Рукоять селектора.

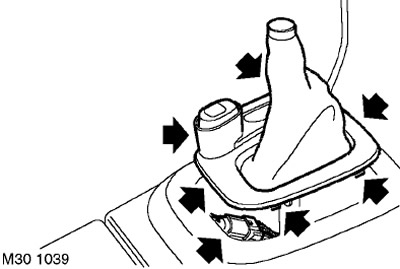

2. Отсоедините застёжки крепления декоративной панели селектора к верхней облицовке туннеля пола.

3. Освободите и отсоедините разъём заднего кислородного датчика.

4. Снимите нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

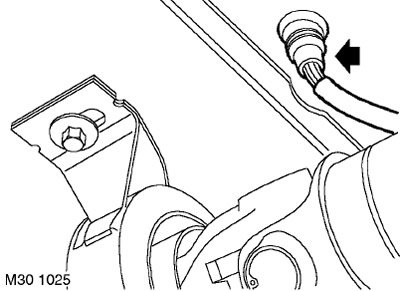

5. Освободите резиновую втулку и через её отверстие выньте разъём жгута кислородного датчика.





6. Отверните гайку крепления теплозащитного экрана к кронштейну.

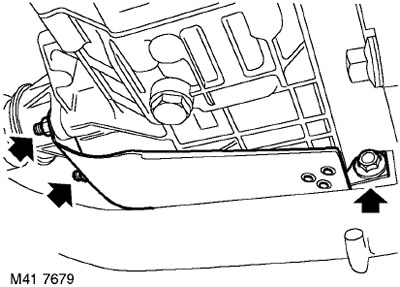

7. Отверните 2 гайки крепления теплозащитного экрана к картеру раздаточной коробки.

8. Снимите теплозащитный экран.

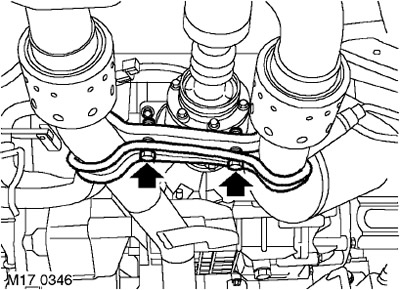

9. Отверните 4 гайки крепления фланцев приёмной трубы к выпускным коллекторам.

10. Освободите фланцы коллекторов.

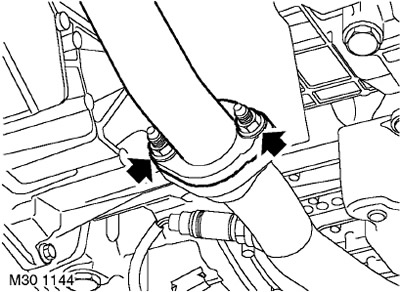

11. Отверните 3 гайки крепления приёмной трубы к средней секции выпускной системы.

12. Отделите приёмную трубу от средней секции выпускной системы.

13. Снимите прокладку.

14. Снимите приёмную трубу системы выпуска.

15. Снимите кислородный датчик.



Установка

1. Очистите кислородный датчик и его посадочное место.

2. Если устанавливается старый кислородный датчик, то нанесите на его резьбу противоприхватный состав.

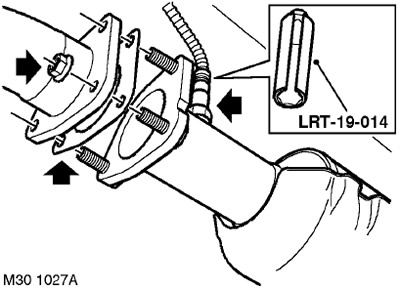

3. Вверните кислородный датчик и затяните его моментом 55 Нм,используя приспособление LRT-19-014.

4. Очистите выпускную трубу и фланцы коллекторов.

5. Установите приёмную трубу системы выпуска.

6. Используя новую прокладку, соедините среднюю секцию с приёмной трубой, наживите гайки и затяните их моментом 50 Нм.

7. Совместите фланцы левого выпускного коллектора и приёмной трубы, наживите гайки и затяните их моментом 50 Нм.

8. Совместите фланцы правого выпускного коллектора и приёмной трубы, наживите гайки и затяните их моментом 50 Нм.

9. Установите теплозащитный экран и наживите гайки, притянув их усилием руки.

10. Затяните гайку крепления экрана к кронштейну выпускной системы моментом 45 Нм.

11. Затяните гайки крепления экрана к картеру раздаточной коробки моментом 25 Нм.

12. Проведите проводной жгут кислородного датчика через резиновую втулку и закрепите втулку.

13. Установите на место нижнюю защиту двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

14. Присоедините разъём кислородного датчика.

15. Установите декоративную панель и чехол селектора на верхнюю облицовку туннеля пола и закрепите застёжки.

16. Установите рукоять селектора автоматической коробки передач.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ: JATCO, РЕМОНТНЫЕ РАБОТЫ, Рукоять селектора.













Freelander 1. Приёмная труба двигателя KV6: страны Америки







Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Снимите среднюю секцию выпускной системы с глушителем.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Средняя секция выпускной системы: страны Североамериканского рынка.





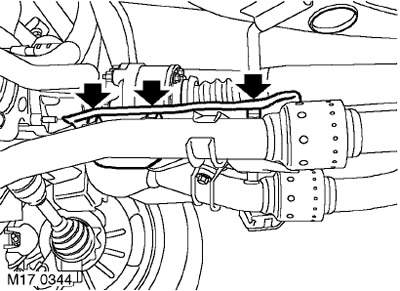

3. Отверните 3 болта крепления теплозащитного экрана и снимите экран с приёмной трубы.





4. Отверните 2 болта крепления стяжного хомута труб и снимите нижнюю половину хомута.





5. Отверните 2 гайки крепления приёмной трубы к коллектору.

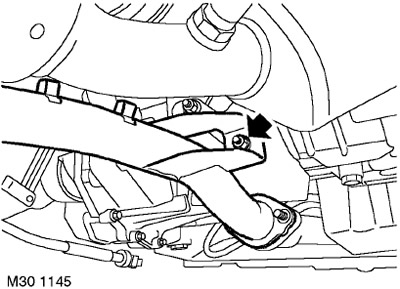

6. Отверните болт крепления приёмной трубы к кронштейну и снимите приёмную трубу. Утилизируйте прокладку.



Установка

1. Протрите фланец приёмной трубы и ответные привалочные поверхности выпускного коллектора.

2. Установите приёмную трубу с новой прокладкой, наживите гайки, но затягивайте их.

3. Вверните болт крепления приёмной трубы к кронштейну, но не затягивайте его.

4. Установите нижнюю половину стяжного хомута, вверните болты, но не затягивайте их.

5. Установите среднюю секцию выпускной системы с глушителем.

КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА: МОД. К, двиг. V6, РЕМОНТНЫЕ РАБОТЫ, Средняя секция выпускной системы: страны Североамериканского рынка.

6. Затяните гайки крепления приёмной трубы к коллектору. Момент затяжки 50 Нм.

7. Затяните болты стяжного хомута. Момент затяжки 10 Нм.

8. Затяните гайки крепления приёмной трубы к кронштейну. Момент затяжки 25 Нм.

9. Присоедините "отрицательную" клемму аккумуляторной батареи.











Freelander 1. Средняя секция выпускной системы двигателя KV6: кроме Америки





Демонтаж

1. Поднимите автомобиль на четырёхстоечном подъемнике.

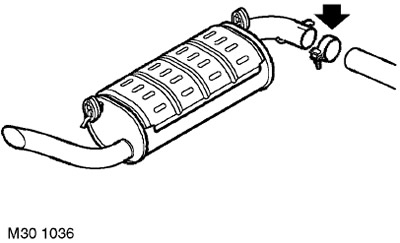

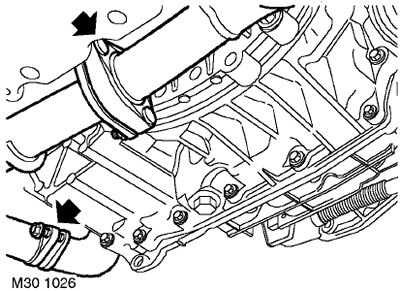

2. Ослабьте гайку хомута крепления задней секции и отсоедините заднюю секцию от средней секции выпускной системы.

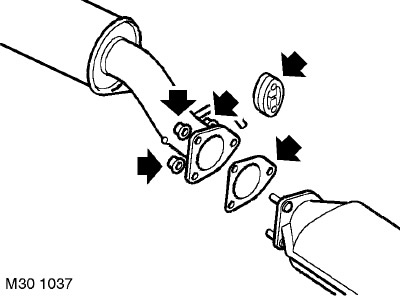

3. Отверните 3 гайки крепления приёмной трубы к средней секции выпускной системы.

4. Отделите приёмную трубу от средней секции выпускной системы.

5. Снимите и утилизируйте прокладку.

6. Отделите от средней секции резиновую серьгу подвески.

7. С помощью напарника отведите среднюю секцию от днища автомобиля и снимите её.



Установка

1. Очистите соединяемые поверхности средней секции, приёмной трубы и задней секции.

2. Установите на фланец приёмной трубы новую прокладку.

3. С помощью напарника присоедините среднюю секцию к приёмной трубе и к задней секции.

4. Приверните гайки крепления фланца средней секции и затяните их моментом 60 Нм.

5. Затяните гайку хомута трубы задней секции моментом 55 Нм.

6. Подвесьте среднюю секцию на резиновую серьгу.

7. Опустите автомобиль.
