Freelander 1. Теплозащитный экран выпускного коллектора двигателя K1.8: без кондиционера

Демонтаж

1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Поверните рулевое колесо до упора вправо.

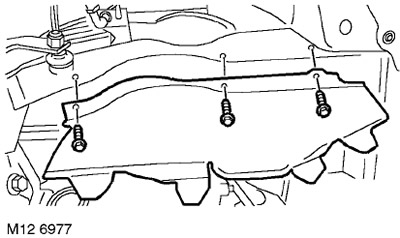

3. Отверните 3 болта крепления правой грязезащитной панели и снимите панель.

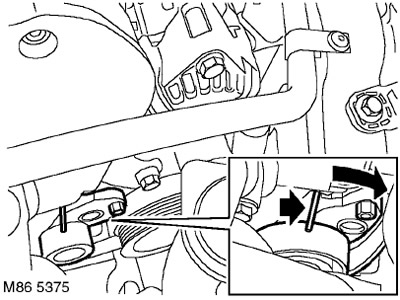

4. Ключом на 13 поверните натяжитель ремня привода навесных агрегатов за шестигранник, до отказа по часовой стрелке, чтобы ослабить натяжение ремня.

5. Удерживая натяжитель в этом положении, вставьте штифт, диаметром до 3 мм, сквозь центр шестигранника в заднюю пластину натяжителя.

6. Снимите ремень со шкива генератора.

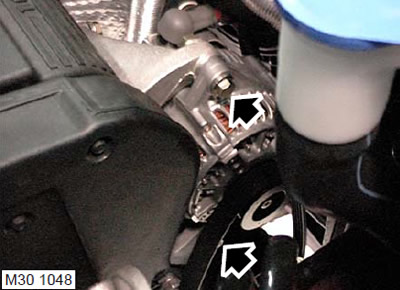

7. Выверните верхний болт крепления генератора и ослабьте нижний болт.

8. Отведите генератор вперёд, чтобы обеспечить доступ к теплозащитному экрану.

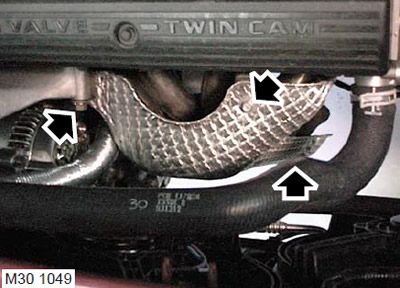

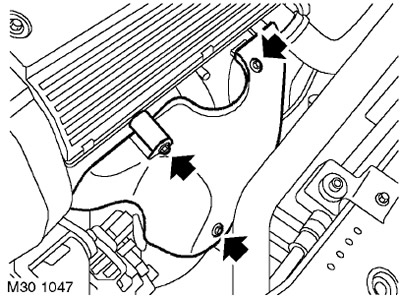

9. Отверните гайку и 2 болта крепления теплозащитного экрана.

10. Снимите теплозащитный экран.

Установка

1. Установите теплозащитный экран.

2. Установите теплозащитный экран на шпильку крепления генератора, наживите гайку и вверните болты. Затяните гайку моментом 25 Нм, и болты - моментом 10 Нм.

3. Установите генератор на кронштейн и вверните болт.

4. Затяните оба болта крепления генератора моментом 45 Нм.

5. Наденьте на шкивы ремень привода навесных агрегатов, выньте штифт и отпустите натяжитель ремня.

6. Проверьте, чтобы ремень занимал правильное положение на всех шкивах.

7. Установите грязезащитную панель и закрепите её болтами.

8. Поставьте рулевое колесо в положение прямолинейного движения.

9. Присоедините "отрицательную" клемму аккумуляторной батареи.
