Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Проверьте, чтобы в баке было менее половины уровня топлива. Если топлива больше, то слейте его, чтобы осталось менее половины уровня.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕГУЛИРОВКИ, Слив топлива из бака.
3. Снимите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.
4. Снимите крышку заливной горловины топливного бака.
ВНИМАНИЕ: Перед тем, как отсоединять какую-либо из частей топливной системы, тщательно очистите прилегающее пространство от грязи, пыли и отложений, чтобы предотвратить попадание в систему посторонних частиц.

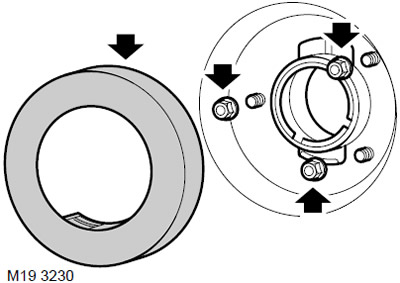

5. Отстегните накладку замка от горловины наливной трубы.
ПРЕДОСТЕРЕЖЕНИЕ: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО2), газовый или порошковый.
6. Отверните 3 гайки крепления горловины к кузову.

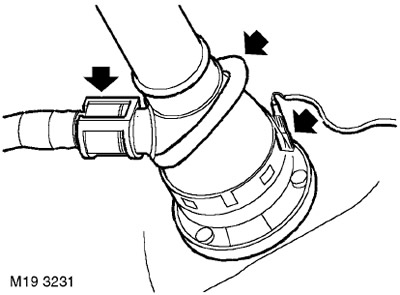

7. Ослабьте хомут крепления шланга вентиляции и отсоедините шланг вентиляции от патрубка заливной трубы.
8. Освободите атмосферный шланг топливного бака от горловины наливной трубы.
9. Отсоедините от горловины разъём типа "Lucar".

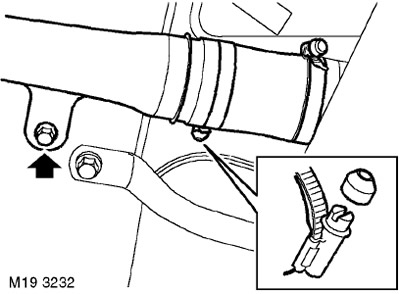

10. Отверните болт крепления горловины к кузову.
11. Снимите защитную крышку хомута наливной трубы и ослабьте хомут.
12. Отсоедините наливную трубу от горловины и снимите горловину.
Установка
1. Установите горловину, присоедините наливную трубу, затяните хомут и поставьте крышку.
2. Вверните болт крепления горловины к кузову и затяните его моментом 9 Нм.
3. Присоедините к горловине разъём типа "Lucar".
4. Установите атмосферный шланг топливного бака у наливной горловины.
5. Присоедините шланг вентиляции к горловине наливной трубы и закрепите хомутом.
6. Наживите гайки крепления горловины к кузову и затяните их моментом 9 Нм.
7. Пристегните накладку замка к горловине наливной трубы.
8. Установите на место крышку горловины.
9. Установите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.
10. Присоедините "отрицательную" клемму аккумуляторной батареи.
