Демонтаж
1. Установите автомобиль на подъёмник.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Снимите топливоподкачивающий насос.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Погружной топливоподкачивающий модуль: до мая 2003 года.
ПРЕДОСТЕРЕЖЕНИЕ: Во время выполнения данной операции неизбежна утечка топлива. Примите меры безопасности, исключающие возникновение пожара или взрыва.
4. При помощи приспособления перекачайте топливо из топливного бака в герметично закрывающуюся ёмкость. Подробные указания по использованию приспособления прочитайте в инструкции по его эксплуатации.
ПРЕДОСТЕРЕЖЕНИЕ: Сливать топливо из бака следует до его снятия с автомобиля.
5. Снимите промежуточную секцию системы выпуска.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Средняя секция выпускной системы.
6. Снимите карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал в сборе.
7. Снимите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.

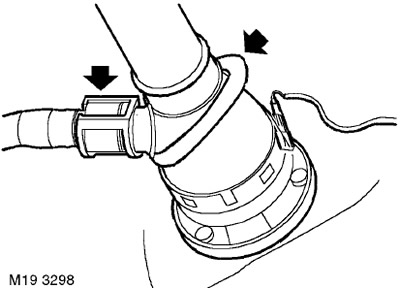

8. Ослабьте хомут крепления шланга вентиляции и отсоедините шланг вентиляции от патрубка заливной трубы.
9. Ослабьте хомут и отсоедините атмосферный шланг на отделителе паров топлива.

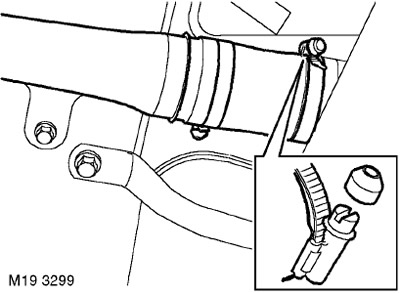

10. Снимите защитную крышку хомута наливной трубы и ослабьте хомут.

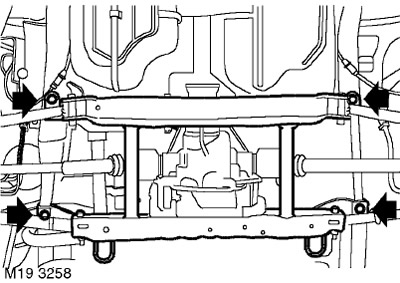

11. Вывесьте задний подрамник и отверните 4 болта крепления заднего подрамника к кузову.
12. Опустите подрамник.
ВНИМАНИЕ: Не допускайте повисания заднего подрамника на шлангах тормозной системы.

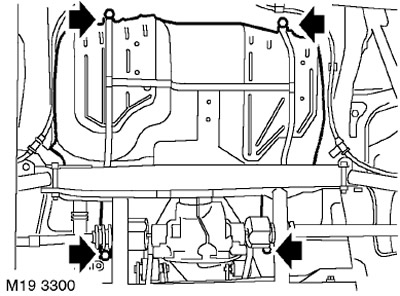

13. Вместе с помощником отверните 4 болта крепления топливного бака к кузову, опустите и снимите его с автомобиля.
ПРИМЕЧАНИЕ: Во время опускания топливного бака необходимо вытянуть шланги заливной трубы и абсорбера паров топлива через отверстие кузова.

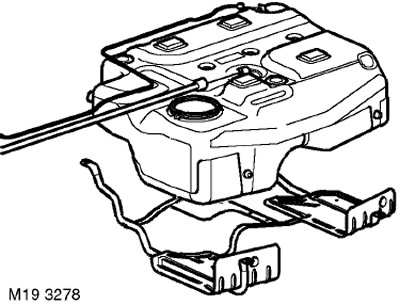

14. Снимите топливный бак с подвесного крепления. Снимите теплозащитные и противопожарные экраны.
15. Снимите хомуты крепления со шланга вентиляции и с атмосферного шланга.
16. Отсоедините шланг вентиляции и атмосферный шланг от топливного бака.
Установка
1. Наденьте шланг вентиляции и атмосферный шланг на топливный бак, закрепите их хомутами.
2. Установите теплозащитные и противопожарные экраны. Установите на топливный бак подвесное крепление.
3. С помощью напарника вверните болты крепления топливного бака к кузову и затяните их моментом 45 Нм.
ПРИМЕЧАНИЕ: Во время установки топливного бака необходимо пропустить шланги заливной трубы и абсорбера паров топлива через отверстие кузова.
4. Поднимите подрамник, вверните болты и затяните их моментом 190 Нм.
5. Присоедините шланг вентиляции к горловине наливной трубы и закрепите хомутом.
6. Присоедините атмосферный шланг к уловителю паров топлива, наденьте и затяните хомут.
7. Установите пластиковый подкрылок правого заднего колеса.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задний подкрылок.
8. Установите карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал в сборе.
9. Установите среднюю секцию системы выпуска.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Средняя секция выпускной системы.
10. Установите модуль электробензонасоса.
СИСТЕМА ТОПЛИВОПОДАЧИ ДИЗЕЛЬНОГО ДВИГАТЕЛЯ, РЕМОНТНЫЕ РАБОТЫ, Погружной топливоподкачивающий модуль: до мая 2003 года.
11. Присоедините "отрицательную" клемму аккумуляторной батареи.
