Разборка
1. Снимите коленчатый вал.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Поршневая группа, Коленчатый вал.

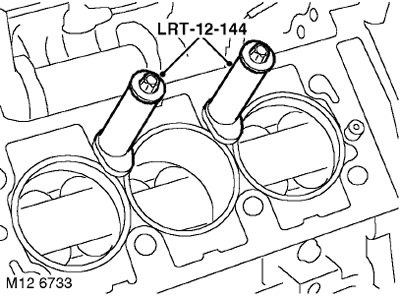

2. Снимите крепления гильз цилиндров LRT-12-144 с блока цилиндров.
3. Пометьте положение гильз цилиндров относительно блока цилиндров.
4. С помощью напарника поставьте блок цилиндров так, чтобы можно было вынимать поршни и гильзы цилиндров.
5. Осторожно выньте из блока цилиндров гильзы с поршнями.
ВНИМАНИЕ: Пометьте поршни и гильзы так, чтобы затем каждый поршень встал в свою гильзу.
6. Выньте поршни из гильз. Расставляйте гильзы в том порядке, в котором они были установлены на двигателе.
7. Поставьте шатунные крышки обратно на шатуны и слегка притяните призонные болты.
8. Используя расширитель колец, снимите с поршней кольца и утилизируйте их.
9. Торцом обломанного старого кольца очистите поршневые канавки от нагара.
Проверка

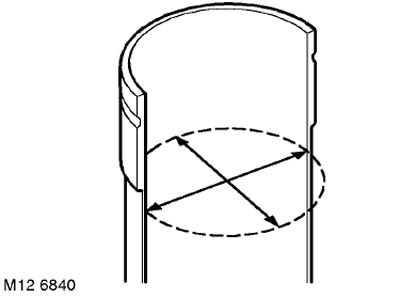

1. Цилиндры: Измерьте износ в двух плоскостях на расстоянии 65 мм от верхнего торца гильзы. Размерная группа цилиндра обозначена на внешней поверхности гильзы.
ВНИМАНИЕ: Гильзы цилиндров с чрезмерно натёртой поверхностью зеркала, изношенной, поцарапанной или задранной должны быть заменены. НЕ ПРЕДПРИНИМАЙТЕ ПОПЫТОК хонингования или удаления натиров с поверхности зеркала цилиндра. Если предполагается дальнейшее использование старых гильз, то следует сохранить метки положения при извлечении гильз.
2. Размерная группа диаметра цилиндра и посадочной высоты определяются заводом-изготовителем. Размерная группа диаметра (красная, А или В, голубая) и группа посадочной высоты (V или Z) наносятся на наружную поверхность гильз вместе с номером детали и цветовым кодом. Если гильзу (гильзы) цилиндров предстоит заменить, то новая гильза (гильзы) должна иметь ту же группу посадочной высоты, что и заменяемая. Любая размерная группа диаметра цилиндра поставляется в двух размерных группах посадочной высоты.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - бензиновый KV6.
3. Проверьте поршни на предмет повреждений и наличия трещин.
ПРИМЕЧАНИЕ: Обозначение размерных групп А или В выбито на верхней плоскости днища поршней.
4. Измерение диаметра поршня: Измерьте диаметр юбки поршня под прямым углом к оси поршневого пальца, на расстоянии 8 мм от нижнего среза юбки.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - бензиновый KV6.
ПРИМЕЧАНИЕ: Поршень поставляется только в сборе с шатуном.
ВНИМАНИЕ: Поршни должны устанавливаться в свои прежние гильзы.
5. Вставьте поршень в гильзу цилиндров и измерьте зазор на расстоянии 20 мм от нижней части гильзы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - бензиновый KV6.
6. Зазор в замке поршневых колец: Вставьте новые первое и второе компрессионные кольца в цилиндр, на расстоянии 20 мм от верхней части гильзы и измерьте зазор в замках колец.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - бензиновый KV6.
ВНИМАНИЕ: Кольца должны находиться в плоскости перпендикулярной оси цилиндра. Кольца должны быть установлены на поршень того цилиндра, где они проверялись.
7. Установка поршневых колец: Установите расширитель маслосъёмного кольца.
8. Развернув кольца меткой 'TOP', или иной меткой, вверх, используя щипцы для разжатия колец, наденьте на поршень: маслосъёмное кольцо, 2-е компрессионное кольцо и верхнее компрессионное кольцо.
ПРИМЕЧАНИЕ: Второе компрессионное кольцо - скребкового типа.

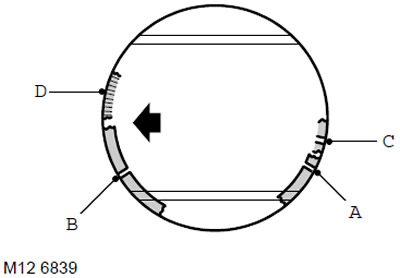

9. Проверьте свободу перемещения колец в канавках и разведите замки A и B компрессионных колец под углом 120градусов друг к другу и в сторону от нагруженной части поршня. Зазор C маслосъёмного кольца и замок D расширителя кольца разводятся друг напротив друга, в плоскости, расположенной под углом 30° к оси поршневого пальца.
10. Проверьте осевые зазоры между кольцами и поршневыми канавками.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - бензиновый KV6.
Сборка
1. Тщательно отмойте гильзы цилиндров и их посадочные места в блоке.
2. Смажьте чистым моторным маслом зеркало цилиндров, поршни и кольца, проверьте, чтобы замки колец были разведены друг от друга на нужный угол.
3. Протрите постели вкладышей в шатунах и в шатунных крышках.

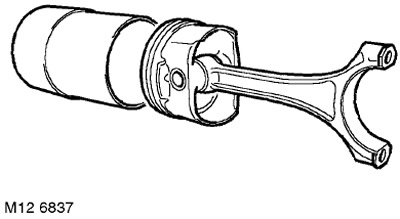

4. Наденьте на поршень приспособление LRT-12-204 для обжатия колец и вставьте поршень в свою гильзу цилиндров так, чтобы при установке на двигатель стрелка на днище поршня была обращена к передней части двигателя. Эту операцию проделайте с остальными поршнями.
ВНИМАНИЕ: На этом этапе не проталкивайте поршни далеко вниз.
5. Снимите приспособление для обжима колец.

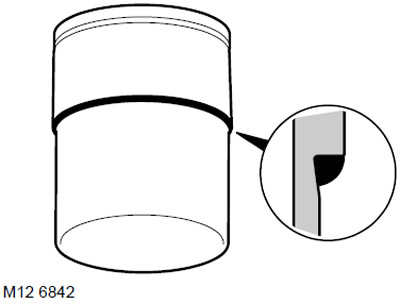

6. Нанесите непрерывный валик герметика RTC 3347 толщиной 2 мм по бурту каждой гильзы, как показано на рисунке.

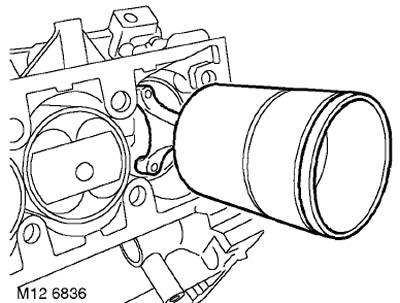

7. Удерживая гильзу перпендикулярно блоку цилиндров, вставьте гильзу в гнездо до упора посадочного пояса в блок, обращая внимание на то, что стрелка на днище поршня должна быть обращена к передней части двигателя.
8. Чтобы гильзы не сдвигались с места, установите крепления LRT-12-144 на блок цилиндров и закрепите их болтами головки цилиндров. Основание креплений гильз цилиндров не должно выступать над зеркалом цилиндров.
9. Установите коленчатый вал.
ДВИГАТЕЛЬ KV6 - МОДИФИКАЦИЯ К, Поршневая группа, Коленчатый вал.
