Жгуты электропроводки
Range Rover 3. Блок предохранителей в пассажирском салоне
Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
2. Снимите перчаточный ящик.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.

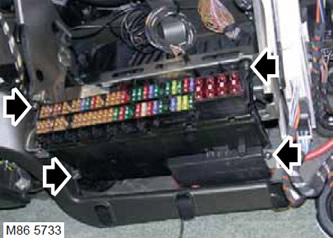

3. Запомните установочное положение и отсоедините 8 колодок от блока предохранителей.

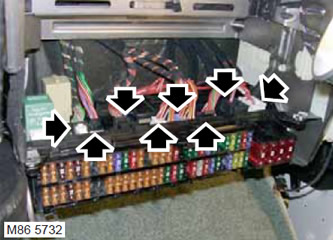

4. Отверните 4 винта Torx крепления блока предохранителей и отведите его в сторону.

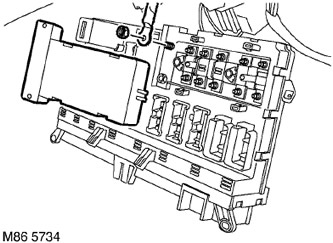

5. Снимите верхнюю крышку плавких перемычек.
6. Отверните гайку крепления "плюсового" провода аккумуляторной батареи к блоку предохранителей. Отведите провод в сторону.

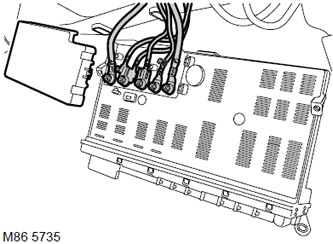

7. Переверните блок предохранителей и снимите нижнюю крышку плавких перемычек.
8. Запомните установочное положение и отверните гайки крепления проводов к плавким перемычкам. Отведите провода в сторону.
9. Снимите блок предохранителей.
ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.
10. Извлеките плавкие предохранители и реле из блока предохранителей.
Установка
1. Установите плавкие предохранители и реле в блок предохранителей.
2. Подсоедините провода плавких перемычек, установите гайки и затяните их. Момент затяжки - 8 Н·м.
3. Установите на место нижнюю крышку плавких перемычек.
4. Присоедините "плюсовой" провод аккумуляторной батареи к блоку предохранителей, установите гайки и затяните их. Момент затяжки - 15 Н·м.
5. Установите на место верхнюю крышку плавких перемычек.
6. Установите блок предохранителей и закрепите его винтами.
7. Присоедините колодки к блоку предохранителей.
8. Установите перчаточный ящик.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик.
9. Подсоедините "массовый" провод аккумуляторной батареи.
