Range Rover 3. Электронный блок управления телефоном (TCU)

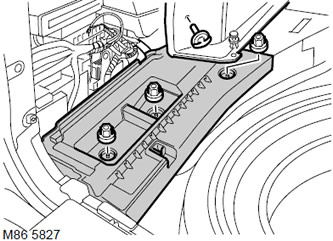

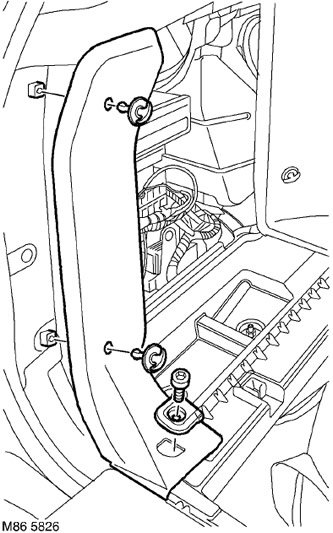

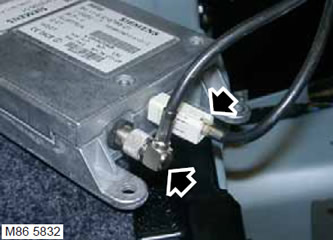

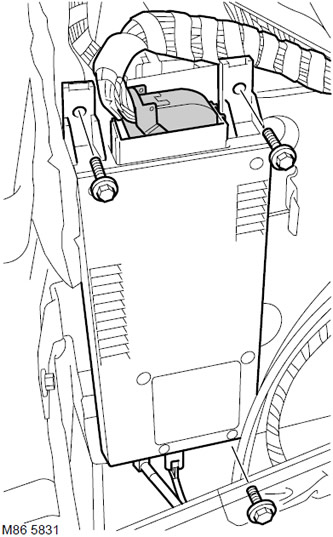

Если требуется заменить электронный блок управления, то перед отключением аккумуляторной батареи необходимо подключить Testbook / Т4 и выполнить рекомендуемые действия. Снятие1. Снимите лючок, расположенный в багажнике с левой стороны. 2. Снимите крышку ящика, расположенного в багажнике с левой стороны. 3. Поднимите и зафиксируйте крышку запасного колеса. 4. Отверните болты с внутренней шестигранной головкой, предназначенные для крепления колец фиксации багажа. 5. Отверните 2 винтовые стяжки крепления левой задней панели багажного отделения. 6. Осторожно освободите и снимите панель. 7. Отверните нижнюю винтовую стяжку крепления передней панели багажного отделения. 8. Удалите заклёпку крепления левой панели багажного отделения к ящику. 9. Отверните 3 гайки крепления ящика, осторожно освободите и снимите ящик. 10. Отсоедините колодку от TCU. 11. Отверните 3 болта крепления TCU и освободите TCU. 12. Ослабьте гайку и отсоедините коаксиальный провод. 13. Отсоедините колодку и снимите TCU. Установка1. Установите TCU и присоедините колодку. 2. Присоедините коаксиальный кабель и закрепите гайкой. 3. Установите TCU и затяните болты моментом 10 Н·м. 4. Присоедините колодку к TCU. 5. Установите ящик и закрепите его гайками. 6. Установите заклёпку крепления передней левой панели. 7. Установите винтовую стяжку крепления передней левой панели. 8. Установите заднюю левую панель, совместите ее с уплотнителем двери багажного отделения и установите винтовые стяжки. 9. Установите кольца фиксации груза и затяните болты с внутренней шестигранной головкой моментом 25 Н·м. 10. Опустите и закрепите крышку запасного колеса. 11. Установите крышку ящика. 12. Установите лючок на место
