Range Rover 3. Электронный блок управления система помощи при парковке







Если требуется заменить электронный блок управления, то перед отключением аккумуляторной батареи необходимо подключить Testbook / Т4 и выполнить рекомендуемые действия.

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.


Снятие



1. Отсоедините "массовый" провод аккумуляторной батареи.

2. Снимите лючок, расположенный в багажнике с правой стороны.

3. Извлеките знак аварийной остановки.

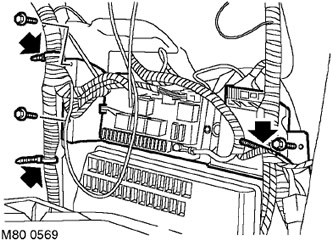

4. Снимите стяжку крепления жгута электропроводки.

5. Ослабьте 2 хомута крепления жгута электропроводки.

6. Отверните 3 болта крепления коробки предохранителей к кузову.

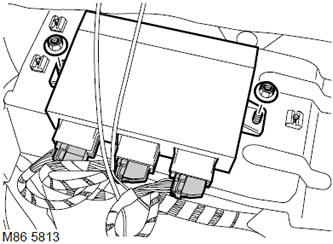

7. Отсоедините 3 колодки от блока управления системы помощи при парковке.

8. Отверните 2 гайки крепления блока управления системы помощи при парковке.



Установка


1. Установите блок управления системы помощи при парковке и закрепите его с помощью гаек.

2. Присоедините колодки к блоку управления системы помощи при парковке.

3. Установите блок предохранителей и затяните болты с моментом 6 Н«м.

4. Установите на место жгут электропроводки и закрепите его.

5. Установите и закрепите знак аварийной установки.

6. Установите лючок на место.

7. Присоедините "массовый" провод аккумуляторной батареи.
