Range Rover 3. Датчик системы контроля давления воздуха в шинах
Снятие
1. Поднимите автомобиль при помощи домкрата и установите его на подставки.
ПРЕДУПРЕЖДЕНИЕ: Категорически запрещается работать внутри или под автомобилем, удерживаемым только подъёмником (домкратом). Во всех случаях автомобиль должен быть установлен на страховочные подставки.
2. Отверните 5 колёсных гаек и снимите колесо.
ПРЕДОСТЕРЕЖЕНИЕ: Никогда не используйте очистительный инструмент, работающий под высоким давлением, для очистки колес с установленными датчиками системы TPM.
3. Снимите шину с колёсного диска.
ПРЕДОСТЕРЕЖЕНИЕ: Для того чтобы исключить повреждение датчика системы TPM, буртик шины следует отжимать с противоположной стороны колёсного вентиля.
4. Снимите колёсный вентиль с диска и сохраните шайбу.
5. Осторожно снимите датчик системы TPM с колёсного диска.
ПРЕДОСТЕРЕЖЕНИЕ: Если использовалась жидкость для герметизации колеса, то необходимо произвести замену датчика системы TPM.
ПРЕДОСТЕРЕЖЕНИЕ: Если датчик был снят, то необходимо также заменить колёсный вентиль.
Установка
1. Очистите поверхность фильтра датчика системы TPM (с обратной стороны датчика).
ПРЕДОСТЕРЕЖЕНИЕ: Если фильтр датчика грязный, то его необходимо заменить.
ПРЕДОСТЕРЕЖЕНИЕ: Не пользуйтесь сжатым воздухом для очистки датчиков системы TPM. Не очищайте датчик различными растворителями или очищающими средствами. Используйте только чистую сухую ветошь.

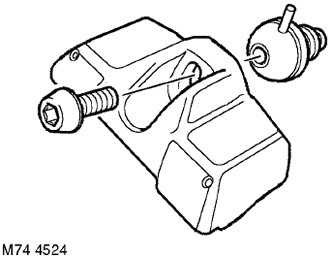

2. Установите болт Torx и адаптер на датчик, пальцами заверните болт.

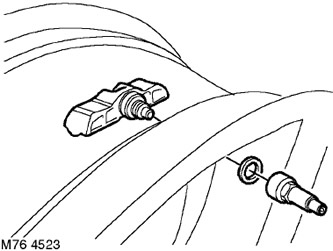

3. Осторожно установите датчик системы TPM на колёсный диск, установите шайбу и колёсный вентиль, затяните вентиль с моментом 3,5 Н·м.
ПРЕДОСТЕРЕЖЕНИЕ: Не превышайте значение момента затяжки. Это приведет к повреждению датчика.
4. Вставьте направляющую, поставляемую вместе с вентилем, в адаптер.
5. Убедитесь в том, что датчик занял правильное положение в колёсном диске, и затяните болт Torx моментом 3,5 Н·м.
ПРЕДОСТЕРЕЖЕНИЕ: Не превышайте значение момента затяжки. Это приведет к повреждению датчика.
6. Снимите направляющую с адаптера.
7. Установите шины и произведите балансировку колёс.
8. Установите на место колесо и затяните гайки с моментом 140 Н·м.
9. Уберите подпорки и опустите автомобиль.
10. Процесс инициализации необходимо производить в следующих случаях:
-
Давление воздуха в шинах было отрегулировано.
-
Датчик системы TPM был заменён.
-
Было изменено расположение колеса, т. е колёса были переставлены, или было установлено запасное колесо.
11. Чтобы инициализировать систему TPM поверните ключ в замке зажигания в положение "II", нажмите и удерживайте кнопку системы TPM до момента появления сообщения SET TYRE PRESSURE на приборной панели (приблизительно 4 секунды). Система инициализирована.
ПРИМЕЧАНИЕ: На некоторых автомобилях может появится сообщение TYRE PRESSURE SET, что является уведомлением о том, что система инициализирована.
