Range Rover 3. Стартер двигателя V8





Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.




Снятие


1. Установите автомобиль на подъёмник.

2. Отсоедините "массовый" провод аккумуляторной батареи.

3. Снимите воздушный патрубок.








4. Снимите крышку клеммы, отверните гайку и отсоедините 2 провода от клеммы.

5. Снимите правый выпускной коллектор.

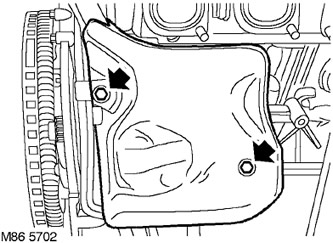

6. Отверните 2 болта и снимите теплозащитный экран.

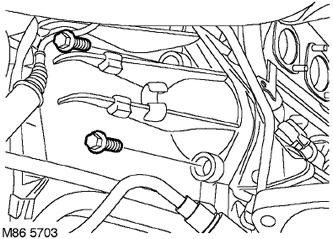

7. Отверните 2 болта и освободите стартер.

8. Расположите стартер так, чтобы обеспечить доступ к электрическим разъёмам.

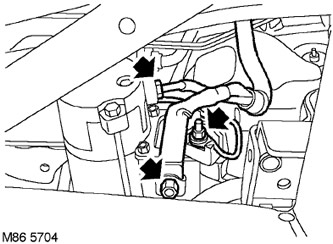

9. Отверните гайку и отсоедините провод аккуму ляторной батареи от стартера.

10. Отверните 2 гайки и отсоедините оставшиеся провода от стартера.

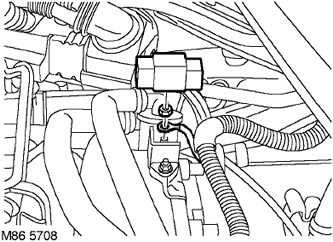

11. Отсоедините трубка сапуна стартера.

12. Снимите стартер.



Установка


1. Очистите стартер и сопрягаемые поверхности от грязи. Очистите направляющий штифт и отверстие под штифт.

2. Присоедините трубку сапуна стартера.

3. Расположите стартер, присоедините провода к стартеру и затяните гайки крепления проводов к стартеру с моментом 6 Н·м.

4. Присоедините провод аккумуляторной батареи к стартеру и затяните гайку крепления с моментом 15 Н·м.

5. Установите стартер, заверните 2 болта и затяните их с моментом 47 Н·м.

6. Установите теплозащитный экран, заверните 2 болта и затяните болты крепления экрана с моментом 10 Н·м.

7. Установите правый выпускной коллектор.

ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель V-8, РЕМОНТНЫЕ РАБОТЫ, Прокладка (прокладки) правого выпускного коллектора.

8. Присоедините 2 провода к клемме, затяните гайку клеммы и установите крышку клеммы.

9. Установите на место воздушный патрубок.



10. Присоедините "массовый" провод аккумуляторной батареи.
