Range Rover 3. Стартер двигателя TD6

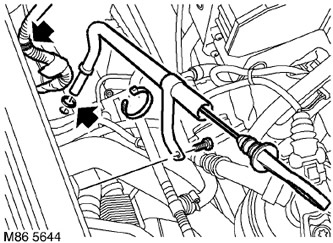

Перед тем, как отсоединять аккумуляторную батарею, внимательно прочтите раздел "Отсоединение аккумуляторной батареи" и выполните все приведённые там инструкции.
Снятие
1. Отсоедините "массовый" провод аккумуляторной батареи.
2. Снимите воздушный патрубок.
3. Снимите хомут крепления жгута проводов к трубке масляного щупа.

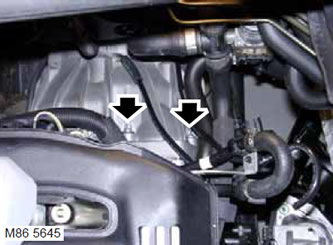

4. Отсоедините хомут топливной трубки от трубки масляного щупа.
5. Вытащите щуп.
6. Отверните болт крепления трубки масляного щупа.
7. Снимите трубку масляного щупа и выбросите уплотнительное кольцо.
8. Открепите хомут "плюсового" провода от впускного коллектора.

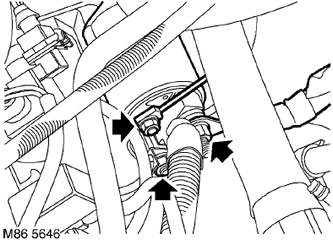

9. Отверните 2 болта Torx и снимите стартер для доступа к электрическим разъёмам.
10. Отверните гайку и отсоедините провод аккумуляторной батареи от стартера.
11. Отверните 2 гайки и отсоедините оставшиеся провода от стартера.
12. Снимите стартер.
Установка
1. Очистите стартер и сопрягаемые поверхности от грязи. Очистите направляющий штифт и отверстие под штифт.
2. Расположите стартер рядом с посадочным местом, присоедините провода и затяните гайки с моментом 6 Н·м.
3. Присоедините провод аккумуляторной батареи к стартеру и затяните гайку с моментом 15 Н·м.
4. Установите стартер и затяните болты Torx с моментом 47 Н·м.
5. Установите хомут плюсового провода на впускной коллектор.
6. Очистите трубку масляного щупа и отверстие в масляном поддоне.
7. Установите уплотнительное кольцо на трубку масляного щупа, установите трубку и затяните болт с моментом 6 Н·м.
8. Установите щуп.
9. Установите хомут топливной трубки на трубку масляного щупа.
10. Закрепите жгут проводов на трубке масляного щупа.
11. Установите на место воздушный патрубок.
12. Присоедините "массовый" провод аккумуляторной батареи.
