Снятие

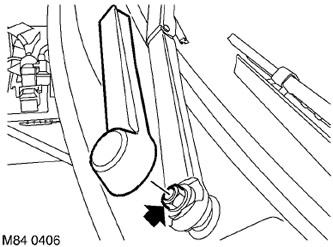

1. Откройте капот.





2. Снимите защитную крышку гайки на рычаге очистителя и отверните гайку.

3. Снимите рычаг очистителя с вала.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

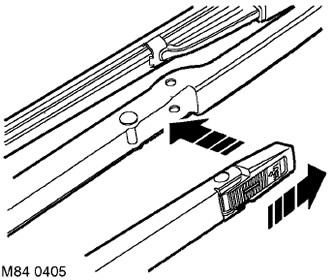

4. Снимите щётку очистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Щётка очистителя ветрового стекла.



Установка


1. Установите щётку очистителя.
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Щётка очистителя ветрового стекла.

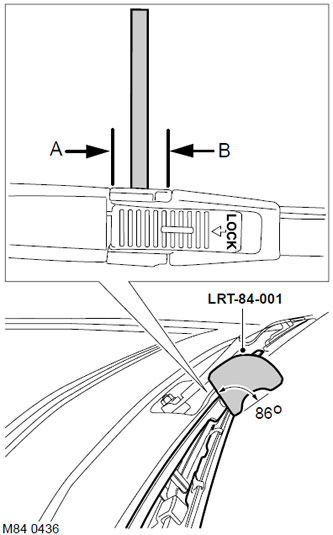

2. Установите рычаг в сборе на вал, наживите гайку и затяните ее рукой. Расположите приспособление LRT-84-001 на ветровом стекле между точками "А" и "В" рычага очистителя. Выровняйте рычаг очистителя таким образом, чтобы угол между ветровым стеклом и лицевой частью очистителя составлял 86°.

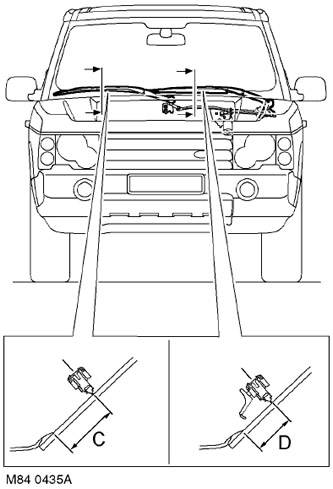

3. При установке угла в 86°, добейтесь правильного расположения рычагов очистителя в соответствии с указанными ниже размерами.

Со стороны пассажира "С" = 58 мм.
Со стороны водителя "D" = 40.5 мм

4. Измерения должны производится от кромки уплотнителя ветрового стекла до губки щётки очистителя, расположенной рядом с осью щётки.

5. Затяните гайку рычага очистителя с моментом 34 Н·м.

6. Установите защитную крышку гайки.

7. Закройте капот.
