Range Rover 3. Снятие и установка испарителя

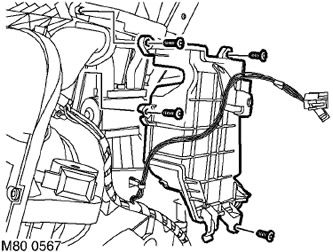

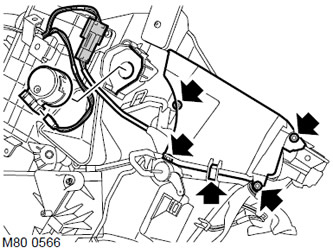

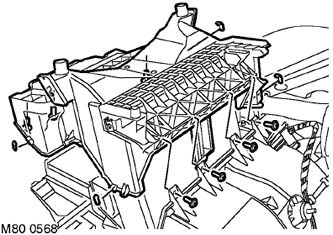

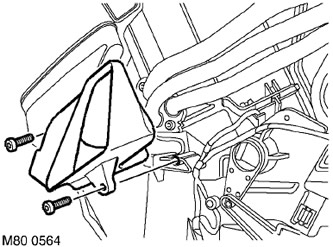

Демонтаж1. Снимите блок отопителя, вентилятора и кондиционера в сборе (HEVAC). 2. Переверните блок HEVAC вверх ногами. 3. Выверните 2 винта типа Torx, крепящих левое колено воздуховода к блоку HЕVAC. Снимите колено воздуховода. 4. Выверните 4 винта типа Torx и снимите пружинный фиксатор с правого колена воздуховода отопителя. Снимите колено воздуховода. 5. Отсоедините колодку от разъема датчика испарителя, освободите кабель и снимите датчик испарителя. 6. Отсоедините колодку разъема и снимите электродвигатель вентилятора, подающего воздух в заднюю часть салона. 7. Выверните 4 винта типа Torx, крепящих крышку блока TXV и переместите ее в сторону. 8. Выверните 7 винтов типа Torx и снимите 3 пружинных фиксатора с нижней смотровой панели блока HEVAC. 9. Освободите два фиксатора и снимите смотровую панель. 10. Выверните 2 винта типа Allen, крепящие трубопроводы кондиционера к блоку TXV, освободите фиксаторы, отсоедините трубы, снимите и выбросьте уплотнительные кольца. 11. Снимите блок TXV. 12. Снимите испаритель в сборе. Сборка1. Очистите поверхности сопряжения и места установки уплотнений испарителя, блока TXV и трубопроводов кондиционера. 2. Смажьте новые уплотнительные кольца чистым специальным маслом и установите их на трубопроводы испарителя. 3. Установите на место испаритель в сборе. 4. Установите блок TXV на трубопроводы кондиционера, установите фиксаторы, заверните винты крепления и затяните их с моментом 6 Н·м. 5. Установите и закрепите смотровую панель. 6. Установите и закрепите крышку блока TXV. 7. Установите электродвигатель на блок отопителя, подсоедините колодку разъема. 8. Осторожно установите датчик испарителя и закрепите втулку. 9. Присоедините колодку разъема к датчику и закрепите кабель. 10. Установите правое колено воздуховода обогревателя на блок HEVAC и закрепите его фиксатором и винтами. 11. Установите левое колено воздуховода отопителя на блок HEVAC и закрепите его винтами. 12. Установите блок HEVAC в панели управления.
