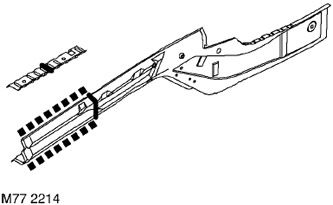

Range Rover 3. Передний лонжерон (передняя часть)
В данной процедуре рассматривается замена передних частей внутренней и внешней панелей переднего лонжерона и панели усилителя переднего лонжерона. Демонтаж1. Отсоедините "отрицательную" клемму от аккумуляторной батареи. 2. Отсоедините генератор. 3. Снимите щит нижней защиты двигателя. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя. 4. Снимите передний бампер в сборе. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе. 5. Снимите балку переднего бампера. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе. 6. Снимите радиатор. СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор. 7. Левая сторона: Снимите бачок расширителя системы охлаждения. СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор. 8. Опорожните систему кондиционера и соберите хладагент. СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера -восстановление хладагента и заправка. ПРИМЕЧАНИЕ: Ресивер-влагоотделитель следует заменить, если имеет место следующее: В системе кондиционера имеется грязь (произошло заедание компрессора). Нарушена герметичность системы, и хладагент попадает в атмосферу. В результате ремонта система кондиционера оставалась открытой более 24 часов. 9. Снимите магистрали кондиционера с лонжерона. 10. Правая сторона: Снимите охладитель автоматической трансмиссии. АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - GM 5L40-E, РЕМОНТНЫЕ РАБОТЫ, Охладитель автоматической трансмиссии. 11. Для автомобилей с дизельным двигателем: Ослабьте крепления и снимите трубопроводы интеркулера. 12. Левая сторона: Снимите бачок омывателя ветрового стекла. СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Комбинированный резервуар омывателя ветрового стекла / фар. 13. Левая сторона: Снимите генератор. СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td6. 14. Снимите подкрылок передней колесной арки. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок - передняя колесная арка. 15. Снимите трубопроводы гидроусилителя, чтобы получить доступ к лонжерону. Ремонтные работы1. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке. Сборка1. Установите на место трубопроводы гидроусилителя. 2. Установите на место подкрылок передней колесной арки. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Подкрылок -передняя колесная арка. 3. Левая сторона: Установите на место генератор. СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - двигатель Td6. 4. Левая сторона Установите бачок омывателя ветрового стекла. СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Комбинированный резервуар омывателя ветрового стекла / фар. 5. Для автомобилей с дизельным двигателем: Присоедините и закрепите трубопроводы интеркулера. 6. Закрепите магистрали кондиционера на лонжероне. 7. Правая сторона: Установите на место охладитель автоматической трансмиссии. АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ - GM 5L40-E, РЕМОНТНЫЕ РАБОТЫ, Охладитель автоматической трансмиссии. 8. Левая сторона: Установите на место бачок расширителя системы охлаждения. СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор. 9. Установите радиатор. СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Радиатор. 10. Установите на место балку переднего бампера. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе. 11. Установите на место передний бампер в сборе. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе. 12. Заполните систему кондиционера. СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка. 13. Удалите воздух из системы и долейте рабочую жидкость в бачок гидроусилителя. РУЛЕВОЕ УПРАВЛЕНИЕ, РЕГУЛИРОВКИ, Рулевое управление с гидроусилителем (PAS) - удаление воздуха. 14. Установите на место нижний щит защиты двигателя. НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя. 15. Присоедините генератор. 16. Присоедините "отрицательную" клемму к аккумуляторной батарее.
